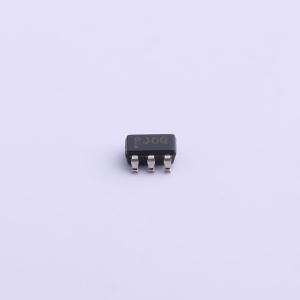

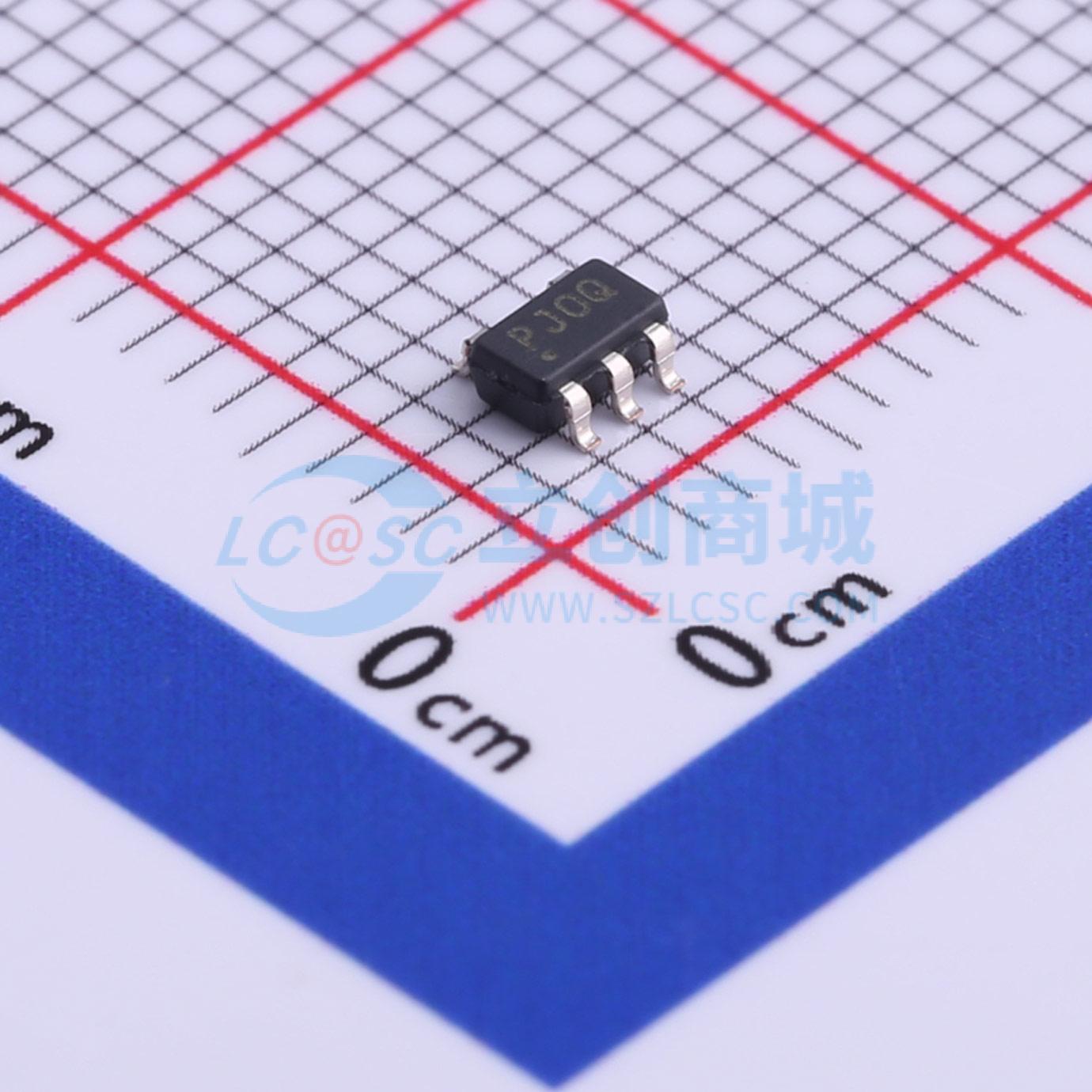

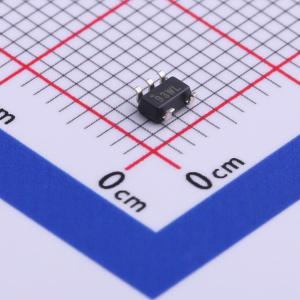

温馨提醒：图片仅供参考，商品以实物为准
TPS73201QDBVRQ1
具有反向电流保护功能的汽车类 250mA、高精度、低压降稳压器
- 描述
- TPS732-Q1 汽车类单输出 LDO、250mA 低噪声、快速瞬态响应
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS73201QDBVRQ1
- 商品编号
- C523809
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
- 立创商城设计参考
- LDO-(1)电源输入7V以内-(2)输出0.1A~1A方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定；可调 | |
| 工作电压 | 5.5V | |
| 输出电压 | 1.2V；1.2V~5.5V | |
| 输出电流 | 250mA | |
| 电源纹波抑制比(PSRR) | 58dB@(100Hz) | |
| 压差 | 150mV@(250mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 550uA | |
| 噪声 | - | |
| 特性 | 带使能；过流保护；过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
TPS732xx系列低压差（LDO）稳压器采用了一种新的拓扑结构：电压跟随器配置中的NMOS传输元件。这种拓扑结构在使用低ESR输出电容时能保持稳定，甚至允许在无电容的情况下工作。它还具备高反向阻断能力（低反向电流），且接地引脚电流在所有输出电流值下几乎保持恒定。 TPS732xx采用先进的BiCMOS工艺，在实现低压差和低接地引脚电流的同时，还能保证高精度。在禁用状态下，电流消耗低于1 μA，非常适合便携式应用。极低的输出噪声（使用0.1 μF C_NR时为30 μV_RMS）非常适合为压控振荡器（VCO）供电。这些器件具备热关断和折返式限流保护功能。
商品特性
- 符合汽车应用标准
- 无需输出电容，或使用任意值、任意类型的电容均可保持稳定
- 输入电压范围：1.7 V至5.5 V
- 超低压差：±50 mA时典型值为40 mV
- 出色的负载瞬态响应 —— 无论是否使用可选输出电容
- 新型NMOS拓扑结构可实现低反向泄漏电流
- 低噪声：典型值为30 μV_RMS（10 kHz至100 kHz）
- 初始精度为0.5%
- 总体精度为1%（包括线性调整率、负载调整率和温度影响）
- 关断模式下最大I_0小于1 μA
- 具备热关断和规定的最小/最大限流保护功能
- 提供多种输出电压版本
- 固定输出电压为1.2 V、1.5 V、1.6 V、1.8 V、2.5 V、3 V、3.3 V和5 V；可调输出电压范围为1.2 V至5.5 V，可定制输出电压
应用领域
- 便携式/电池供电设备
- 开关电源的后置稳压
- 压控振荡器等对噪声敏感的电路
- 数字信号处理器（DSP）、现场可编程门阵列（FPGA）、专用集成电路（ASIC）和微处理器的负载点稳压
