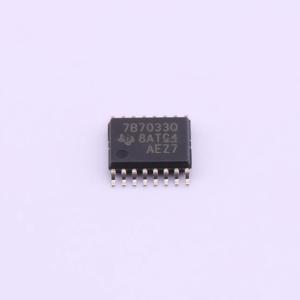

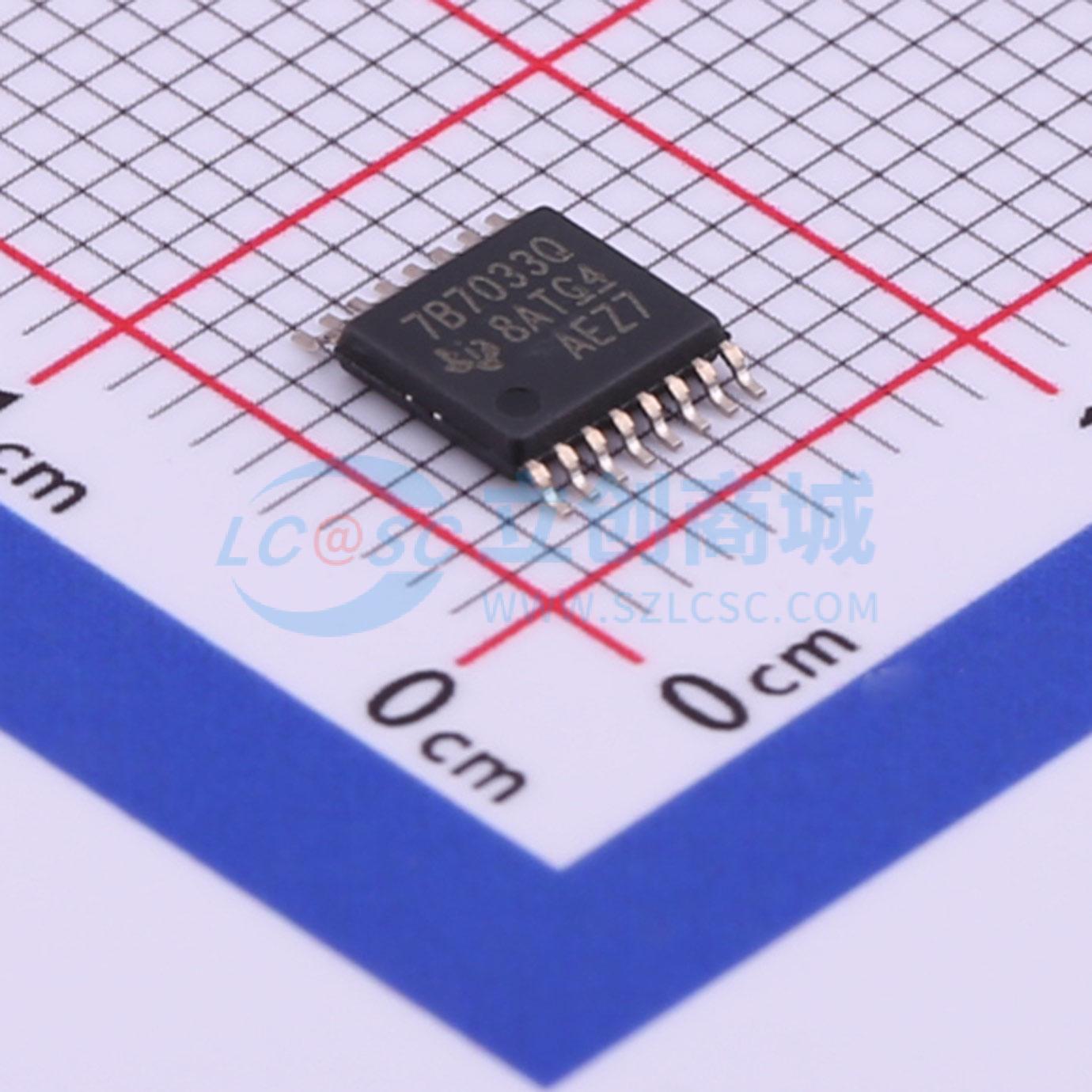

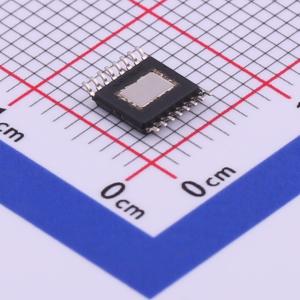

TPS7B7033QPWPRQ1
具有复位延迟功能的汽车类 300mA、电池供电运行 (40V)、低 IQ、低压降稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS7B70-Q1 具有电源正常状态指示功能的汽车类 300mA 40V 低 IQ LDO 线性稳压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS7B7033QPWPRQ1
- 商品编号
- C523800
- 商品封装
- HTSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.096克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 40V | |
| 输出电压 | 3.3V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | 40dB@(100kHz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 400mV@(300mA) | |
| 静态电流(Iq) | 29.6uA | |
| 特性 | 过流保护；过热保护 | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
TPS7B70-Q1是一款300 mA的低压差线性稳压器（LDO），可由汽车电池供电。该器件在轻载时的静态电流仅为19 μA。因此，TPS7B70-Q1是为始终开启的组件（如微控制器（MCU）和控制器局域网（CAN）收发器）供电的理想选择。 TPS7B70-Q1的输入电压范围可达40 V。这一电压使该器件能够承受负载突降等瞬态条件。该器件还设有电源正常（PG）引脚，用于告知系统输出电压何时处于稳压状态。为实现必要的操作，可调整PG阈值电压和延迟。PG信号的阈值电压可通过外部电阻进行调整，延迟则可通过外部电容进行调整。 该器件的工作环境温度范围为 -40°C至 +125°C，结温范围为 -40°C至 +150°C。该器件还采用了导热封装，即使器件存在显著的功耗，也能实现持续运行，这是脱离电池运行的典型特性。这些特性，再加上内置的限流和热关断保护功能，使TPS7B70-Q1成为为汽车系统组件供电的理想选择。
商品特性
- 符合汽车应用要求
- 通过AEC-Q100认证，结果如下：
- 器件温度等级1：环境工作温度范围为 -40°C至125°C
- 器件人体模型（HBM）静电放电分类等级2
- 器件带电器件模型（CDM）静电放电分类等级C4B
- 器件结温范围： -40°C至 +150°C
- 最大输出电流：300 mA
- 4 V至40 V宽VIN输入电压范围，可承受高达45 V的瞬态电压
- 固定3.3 V和5 V输出
- 最大压差：300 mA时为400 mV
- 输出电容在宽电容范围（4.7 μF至500 μF）和等效串联电阻（ESR）范围（0.001 Ω至20 Ω）内保持稳定
- 低静态电流（IQ）：
- 使能（EN）引脚为低电平时（关断模式）< 4 μA
- VINT为高电平时，轻载典型值为19 μA
- 电源正常阈值和电源正常延迟时间完全可调
- 低输入电压跟踪至欠压锁定（UVLO）
- 集成故障保护：
- 过载限流保护
- 热关断
- 16引脚HTSSOP PowerPAD封装
- 热阻（RθJA）：39.7°C/W
应用领域
- 车身控制模块（BCM）
- 电动汽车（EV）和混合动力电动汽车（HEV）电池管理系统
- 变速器控制单元（TCU）
- 主机
- 电动助力转向（EPS）
