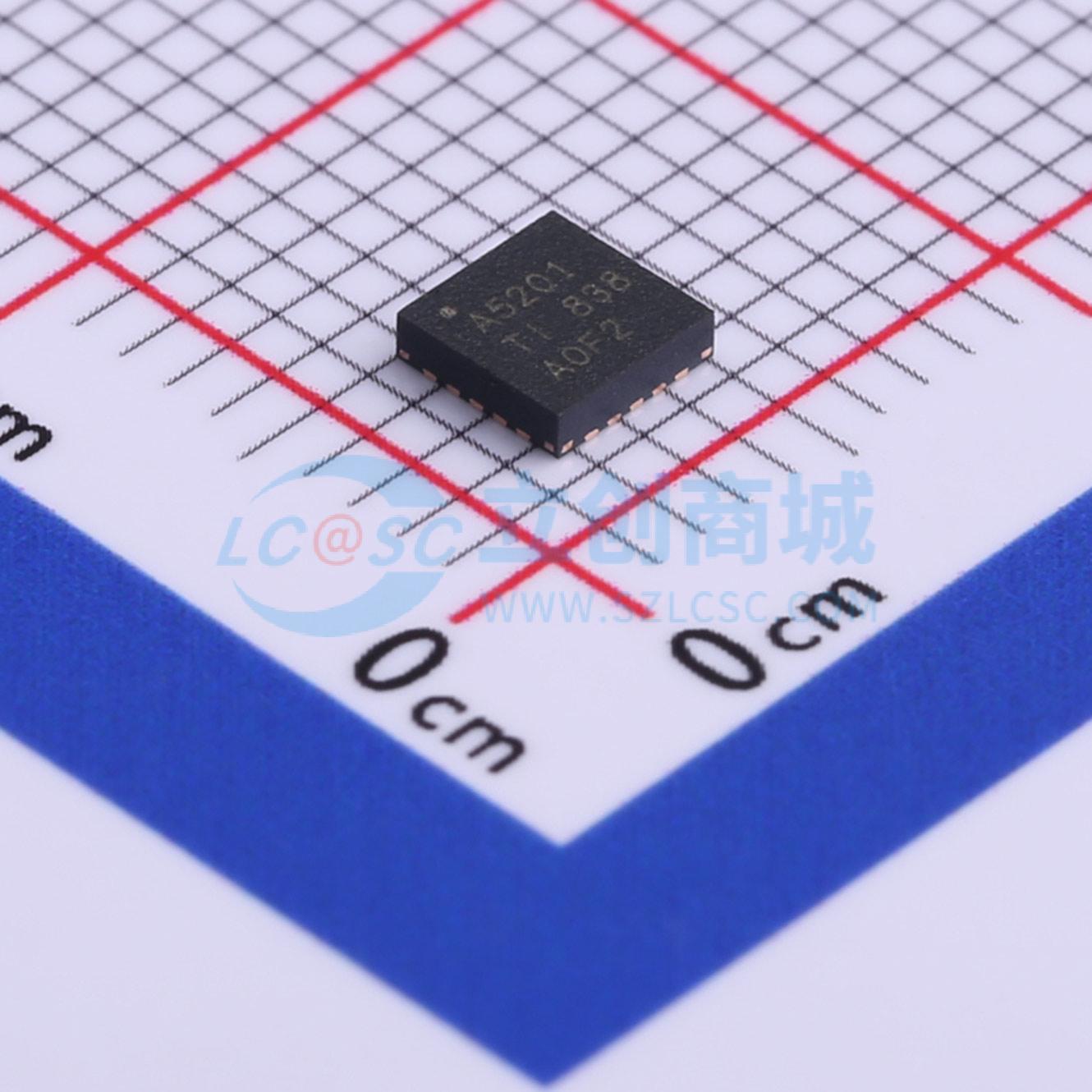

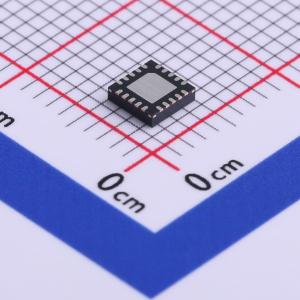

温馨提醒：图片仅供参考，商品以实物为准
TPS7A5201QRGRRQ1
汽车类 2A、低输入电压 (1.1V)、低噪声、高精度、超低压降 (LDO) 稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS7A52-Q1器件是一款低噪声（4.4 μV_RMS）、低压差线性稳压器（LDO），最大压差仅115 mV时即可提供2 A电流。通过外部电阻分压器，该器件的输出电压可在0.8 V至5.2 V之间调节。低噪声（4.4 μV_RMS）、高电源抑制比（PSRR）和高输出电流能力的结合，使TPS7A52-Q1非常适合为雷达电源和信息娱乐应用中的噪声敏感元件供电
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS7A5201QRGRRQ1
- 商品编号
- C523802
- 商品封装
- VQFN-20-EP(3.5x3.5)
- 包装方式
- 编带
- 商品毛重
- 0.064克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 6.5V | |
| 输出电压 | 800mV~5.2V | |
| 输出电流 | 2A | |
| 电源纹波抑制比(PSRR) | 25dB@(500kHz) | |
| 压差 | 190mV@(2A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | - | |
| 噪声 | 4.4uVrms | |
| 特性 | 过流保护；过热保护 | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
TPS7A52-Q1器件是一款低噪声（4.4 μV_RMS）、低压差线性稳压器（LDO），最大压差仅115 mV时即可提供2 A电流。使用外部电阻分压器，该器件的输出电压可在0.8 V至5.2 V之间调节。
低噪声（4.4 μV_RMS）、高电源抑制比（PSRR）和高输出电流能力的结合，使TPS7A52-Q1非常适合为雷达电源和信息娱乐应用等对噪声敏感的组件供电。该器件的高性能可限制电源产生的相位噪声和时钟抖动，使其非常适合为射频放大器、雷达传感器和芯片组供电。具体而言，射频放大器可从该器件的高性能和5.0 V输出能力中受益。
对于需要低输入电压、低输出（LILO）电压操作的数字负载[如专用集成电路（ASIC）、现场可编程门阵列（FPGA）和数字信号处理器（DSP）]，TPS7A52-Q1出色的精度（负载和温度范围内为1%）、远程感应、出色的瞬态性能和软启动能力可提供最佳系统性能。
TPS7A52-Q1的多功能性使其成为许多严苛应用的首选组件。
商品特性
- 符合汽车应用要求
- 通过AEC-Q100汽车应用认证：温度等级1：-40°C ≤ T_A ≤ +125°C
- 人体模型（HBM）静电放电分类等级2
- 带电器件模型（CDM）静电放电分类等级C4A
- 扩展结温（T_J）范围：-40°C至+150°C
- 输入电压范围：无偏置时：1.4 V至6.5 V；有偏置时：1.1 V至6.5 V
- 可调输出电压范围：0.8 V至5.2 V
- 低压差：有偏置时2 A电流下最大115 mV
- 输出电压噪声：4.4 μV_RMS
- 有偏置时，在电源电压、负载和温度范围内最大精度为1%
- 电源纹波抑制比：500 kHz时为40 dB
- 可调软启动浪涌控制
- 开漏、电源正常（PG）输出
- 封装：3.5 mm × 3.5 mm、20引脚VQFN；4 mm × 4 mm、20引脚带可焊侧翼和高CTE（12 ppm/°C）模塑料的VQFNP
应用领域
- 远程信息处理控制单元
- 信息娱乐系统和仪表盘
- 高速接口（PLL和VCO）
