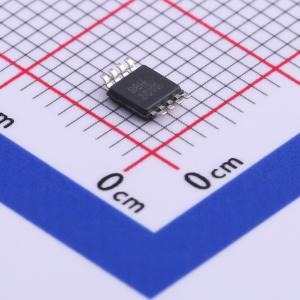

温馨提醒：图片仅供参考，商品以实物为准
TPS77418DGK
1.8V 250mA 10V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TPS774 具有电源正常指示功能的 250mA 低压降稳压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS77418DGK
- 商品编号
- C523804
- 商品封装
- VSSOP-8-0.65mm
- 包装方式
- 编带
- 商品毛重
- 0.237克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 10V | |
| 输出电压 | 1.8V | |
| 输出电流 | 250mA | |
| 电源纹波抑制比(PSRR) | 55dB@(1kHz) | |
| 压差 | - |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 92uA | |
| 噪声 | 55uVrms | |
| 功能特性 | 使能控制；工作状态指示；过流保护；热关断 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
TPS773xx和TPS774xx是分别集成上电复位功能和电源良好功能的低压差稳压器，能够提供250mA输出电流，静态电流低且不随输出负载变化，可适配多种输出电容器稳定工作，适合用于电池供电系统。
商品特性
- TPS773xx带有开漏输出、220ms延迟的上电复位功能，TPS774xx带有开漏电源良好状态输出，最大输出电流为250mA
- 提供1.5V、1.6V（仅TPS77316）、1.8V、2.7V、2.8V、3.3V、5.0V固定输出版本，以及输出电压范围1.5V~5.5V的可调版本
- TPS77333、TPS77433在250mA输出电流下的压差典型值为200mV，整体压差与输出电流成正比
- 全输出电流范围（0mA~250mA）内静态电流典型值为92µA，器件关断进入休眠模式时静态电流低于1µA（25℃结温条件下）
- 采用8引脚MSOP(DGK)封装
- TPS77318、TPS77418无需外置旁路滤波电容即可实现55µVrms低噪声输出
- 固定输出版本在规定条件下输出电压容差为2%
- 具备快速瞬态响应能力
- 内置热关断保护功能
- 可在宽范围输出电容器下保持稳定工作，兼容低ESR 10µF陶瓷电容以及1µF低容值钽电容
- 通过使能引脚控制工作状态，接低电平开启器件，接TTL高电平关断进入休眠模式
- TPS773xx内置电路监控输出电压，输出电压低于标称值95%时触发复位，输出电压达到标称值95%后经220ms延迟复位输出变为高阻态
- TPS774xx内置电路监控输出电压，电源良好输出为高有效输出，输出电压低于标称值82%时电源良好输出变为低阻态，高于82%时变为高阻态
- 可调版本可通过外置电阻分压器编程设置输出电压
- 最大额定参数：输入电压范围-0.3V~13.5V，使能引脚电压范围-0.3V~16.5V，复位/电源良好引脚最大电压16.5V，输出电压最高5.5V，工作结温范围-40℃~125℃，存储温度范围-65℃~150℃，峰值输出电流由内部限制
应用领域
- DSP、微型计算机、微处理器系统的上电复位
- 电源电压监控
- 低电池电量指示
- 电池供电系统
