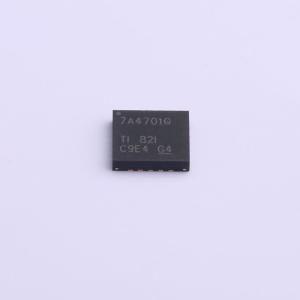

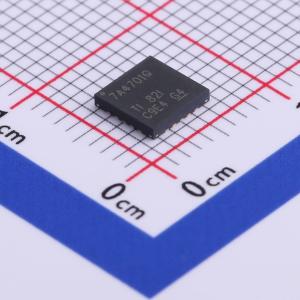

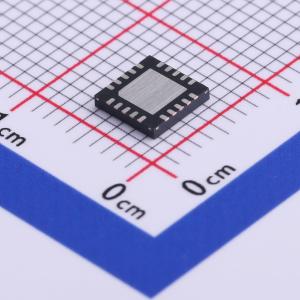

温馨提醒：图片仅供参考，商品以实物为准
TPS7A4701QRGWRQ1
具有使能功能的汽车类、1A、36V、低噪声、高 PSRR、低压降稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS7A47-Q1 汽车类 35V、1A、4.2μVRMS 射频低压降 (LDO) 稳压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS7A4701QRGWRQ1
- 商品编号
- C523803
- 商品封装
- VQFN-20-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定；可调 | |
| 工作电压 | 35V | |
| 输出电压 | 1.4V~20.5V；1.4V~34V | |
| 输出电流 | 1A | |
| 电源纹波抑制比(PSRR) | 78dB@(1kHz) | |
| 压差 | 450mV@(1A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 1mA | |
| 噪声 | 4.17uVrms | |
| 特性 | 带使能；过热保护；过流保护 | |
| 工作温度 | -40℃~+145℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
TPS7A47-Q1器件是一款正电压（35 V）、超低噪声（4.2 μV_RMS）低压差线性稳压器（LDO），能够提供1 A的负载电流。 TPS7A47-Q1的输出电压可通过用户可编程的印刷电路板（PCB）布局进行配置（最高20.5 V），也可通过外部反馈电阻进行调节（最高34 V）。 TPS7A47-Q1采用双极技术设计，主要用于高精度仪器仪表应用，在这些应用中，干净的电压轨对于最大化系统性能至关重要。这一特性使该器件非常适合为运算放大器、模数转换器（ADC）、数模转换器（DAC）和其他高性能模拟电路供电。 此外，TPS7A47-Q1非常适合用于直流-直流转换器的后级稳压。通过滤除直流-直流开关转换固有的输出电压纹波，可确保在敏感的仪器仪表、音频和射频应用中实现最大系统性能。
商品特性
- 符合汽车应用要求
- 器件温度等级1：环境工作温度范围为-40°C至125°C
- 器件人体模型（HBM）静电放电分类等级2
- 器件带电器件模型（CDM）静电放电分类等级C4A
- 电源抑制比：82 dB（100 Hz），≥55 dB（10 Hz - 10 MHz）
- 两种输出电压模式
应用领域
- 压控振荡器（VCO）
- 接收、发射和功率放大器电路
- 汽车信息娱乐系统和仪表盘
- 运算放大器、DAC、ADC和其他高精度模拟电路的电源轨
