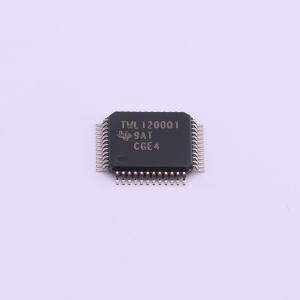

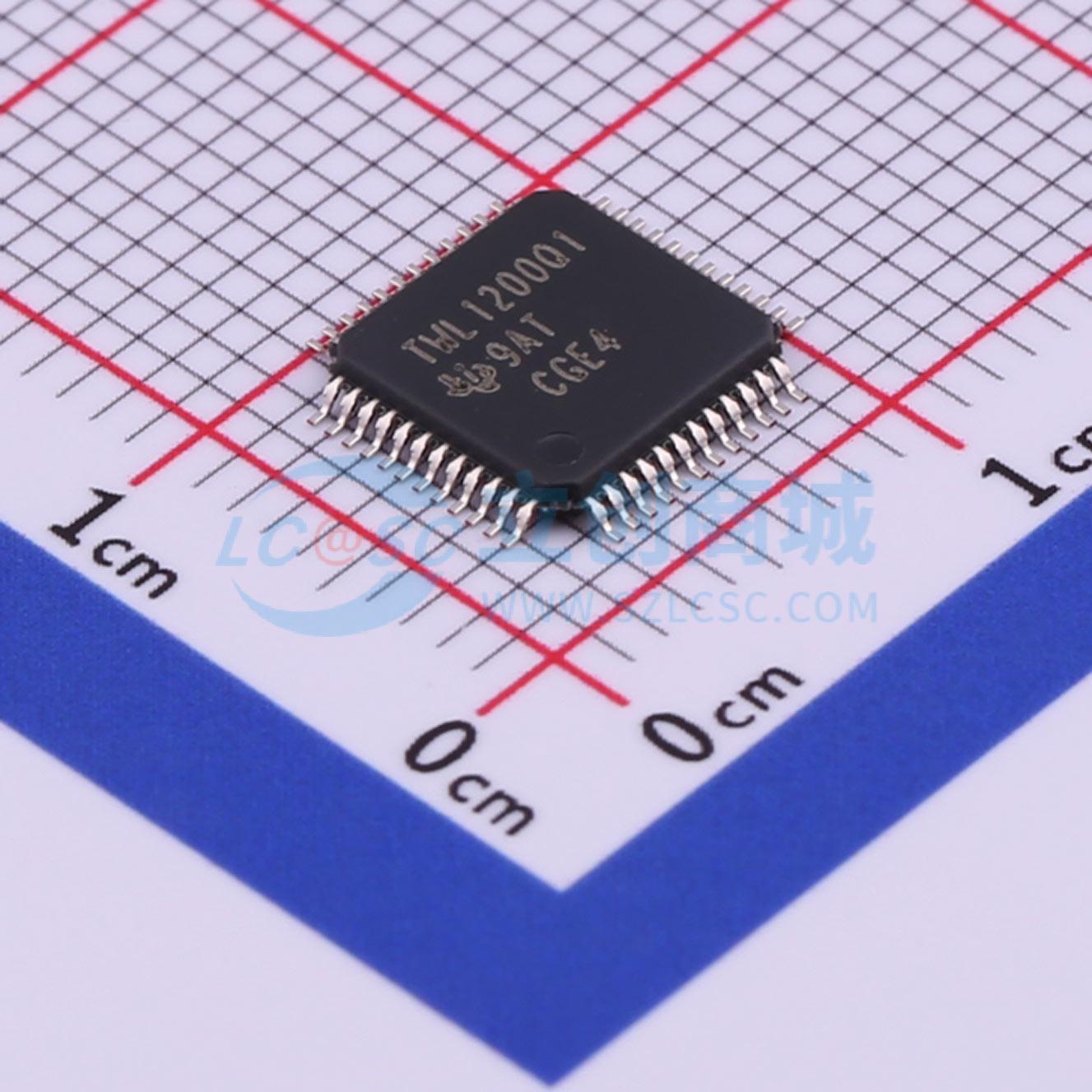

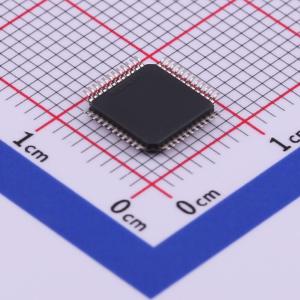

温馨提醒：图片仅供参考，商品以实物为准

TWL1200IPFBRQ1

描述: TWL1200-Q1 汽车类 SDIO、UART 和音频电压电平收发器
品牌名称: TI(德州仪器)
商品型号: TWL1200IPFBRQ1
商品编号: C523796
商品封装: TQFP-48(7x7)
包装方式: 编带
商品毛重: 0.197克(g)

商品参数

	属性	参数值
	每个电路通道数	-
	输出类型	-
	工作温度	-40℃~+85℃
	功能特性	自动方向检测；集成上拉电阻
	灌电流(IOL)	-
	拉电流(IOH)	-
	接口类型	串口；SD接口
	芯片类型	电平转换器

商品概述

TWL1200-Q1 是一款19位电压转换器，专门设计用于2.6V基带和TI Wi-Link-6 (WL1271/3) 间1.8V/2.6V数字开关兼容性差异的无缝桥接。此器件针对SDIO、UART和音频功能进行了优化。TWL1200-Q1有两个电源电压引脚，即VCCA 和 VCCB，这些引脚可在1.1V 至 3.6V的全电压范围内运行。TWL1200-Q1能够使系统设计人员轻松实现从应用处理器或者数字基带到运行在不同I/O电压电平上的外设的接口连接，例如连接到TI Wi-Link-6 (WL1271/3) 或者其它SDIO/内存卡。TWL1200-Q1采用薄型四方扁平TQFP (PFB)封装。低静态功耗以及小封装尺寸使TWL1200-Q1成为移动电话应用的理想选择。

商品特性

符合汽车应用要求
符合AEC-Q100测试指南要求
器件温度3级:-40℃ 至 +85℃ 的环境运行温度范围
器件人体模型(HBM)静电放电(ESD)分类等级H1C
器件充电器件模型(CDM) ESD分类等级C3B
电平转换功能
VCCA和VCCB电压范围为1.1V 至 3.6V
可实现2.6V处理器与TI Wi连接(WL1271/WL1273)之间1.8V/2.6V数字开关兼容性差异桥接
根据JESD 78 II类标准，闩锁性能超出100mA

应用领域

汽车应用
移动电话

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	-
	输入信号	-
	输出信号	-
	数据速率	-
	工作电压(VCCA)	1.1V~3.6V
	工作电压(VCCB)	1.1V~3.6V
	元件数	-
