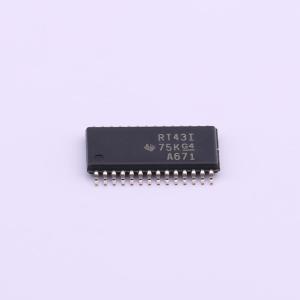

TRSF3243IPWR

TRSF3243由三个线路驱动器、五个线路接收器和一个双电荷泵电路组成，引脚到引脚（串口连接引脚，包括GND）具备±15 kV ESD保护。该器件为异步通信控制器和串口连接器之间提供电气接口。电荷泵和四个小型外部电容允许其通过单一3 V至5.5 V电源供电运行。此外，该器件包含一个始终激活的同相输出（ROUT2B），这使得使用振铃指示器的应用在器件断电时仍能传输数据。该器件的数据信号传输速率最高可达1 Mbit/s，压摆率范围为24 V/μs至150 V/μs。

当串口处于非活动状态时，可使用灵活的电源管理控制选项。当FORCEON为低电平且FORCEOFF为高电平时，自动掉电功能启用。在此操作模式下，如果器件未检测到有效的RS - 232信号，则驱动器输出将被禁用。如果将FORCEOFF设置为低电平，驱动器和接收器（除ROUT2B外）都将关闭，电源电流将降至1 μA。断开串口连接或关闭外设驱动器会触发自动掉电状态。

当FORCEON和FORCEOFF均为高电平时，可禁用自动掉电功能，在驱动串口鼠标时应如此操作。启用自动掉电功能后，当有效信号施加到任何接收器输入时，器件将自动激活。INVALID输出用于通知用户任何接收器输入处是否存在RS - 232信号。如果任何接收器输入电压大于2.7 V或小于 - 2.7 V，或者在 - 0.3 V至0.3 V之间的持续时间小于30 μs，则INVALID为高电平（有效数据）。如果所有接收器输入电压在 - 0.3 V至0.3 V之间的持续时间超过30 μs，则INVALID为低电平（无效数据）。

• 采用3 V至5.5 V VCC电源供电运行
• 始终激活的同相接收器输出（ROUT2B）
• 低待机电流……典型值为1 μA
• 外部电容……4×0.1 μF
• 3.3 V电源可接受5 V逻辑输入
• 可与SN65C3238、SN75C3238互操作
• 支持250 kbit/s至1 Mbit/s的数据传输速率
• RS - 232总线引脚采用人体模型（HBM）的ESD保护超过±15 kV
• 闩锁性能符合JESD 78 II类标准，超过100 mA

• 电池供电系统
• 个人数字助理（PDA）
• 笔记本电脑
• 便携式电脑
• 掌上电脑
• 手持设备
