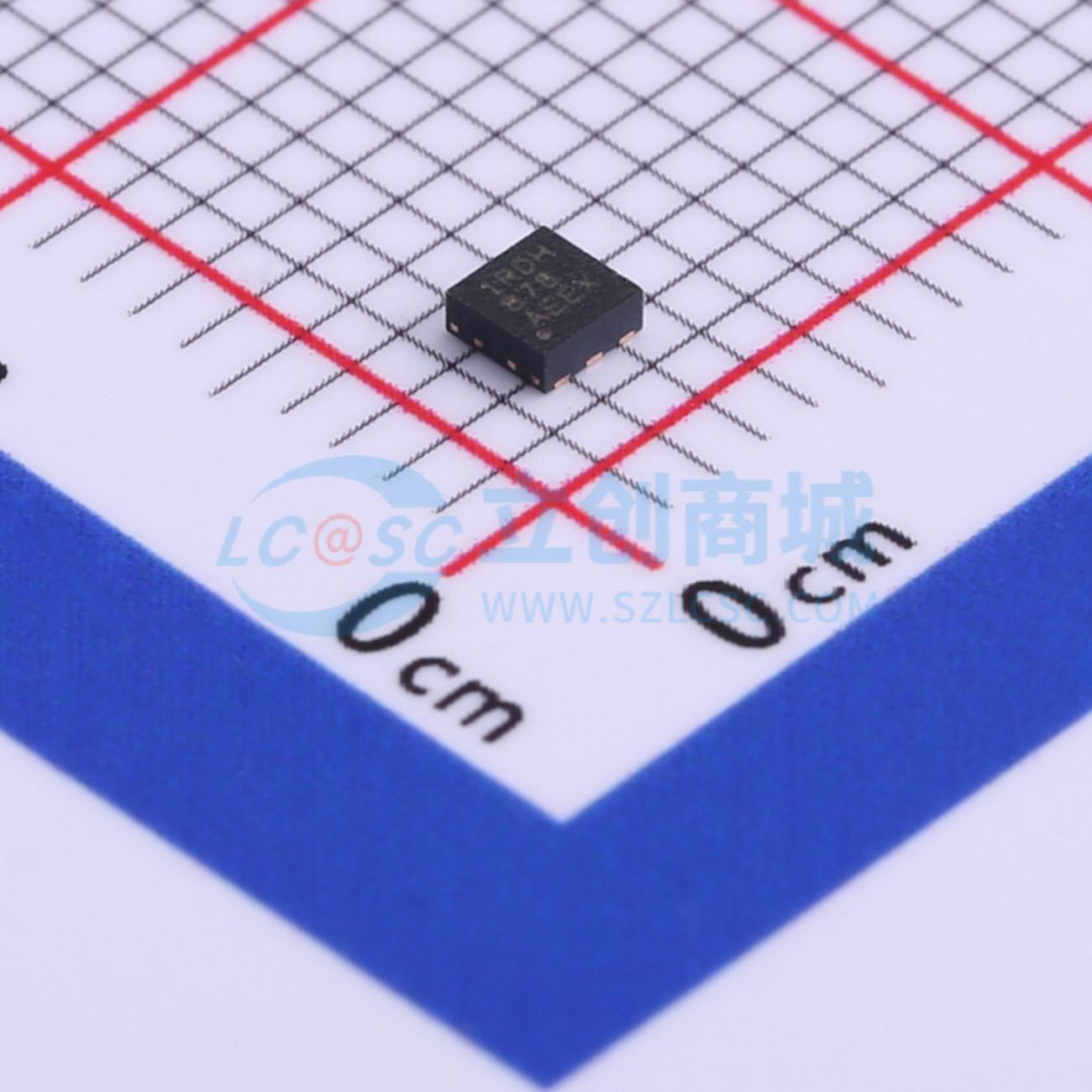

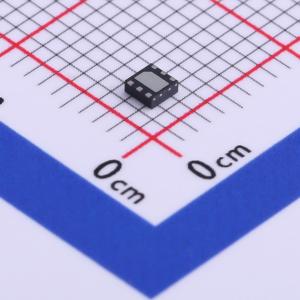

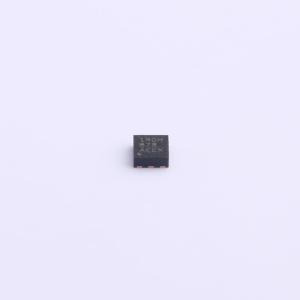

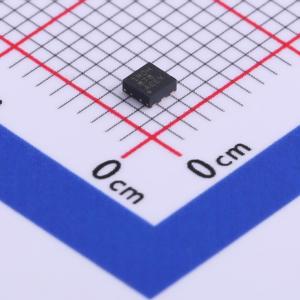

TPS7A1118PDRVR

TPS7A11是一款超小型、低静态电流的低压差线性稳压器（LDO）。该器件能够提供500 mA的电流，具备出色的交流性能（负载和线性瞬态响应）。其输入电压范围为0.75 V至3.3 V，输出电压范围为0.5 V至3.0 V，在负载、线性和温度变化时的精度高达1.5%。这种性能非常适合为现代微控制器（MCU）的低内核电压和模拟传感器供电。 主电源路径通过IN引脚，可连接至比输出电压高140 mV的电源。该器件通过使用额外的VBIAS电源轨来支持极低的输入电压，VBIAS电源轨用于为LDO的内部电路供电。IN和BIAS引脚的静态电流极低，分别为1.6 μA和6 μA。低静态电流和超低压差特性有助于提高对电源敏感应用的解决方案效率。例如，IN引脚的电源电压可以是高效DC/DC降压稳压器的输出，而BIAS引脚的电源电压可以是可充电电池。 TPS7A11配备了有源下拉电路，在禁用时可快速泄放输出电压，并提供已知的启动状态。 TPS7A11提供2.00 mm × 2.00 mm的小型WSON 6引脚（DRV）封装和0.74 mm × 1.09 mm的超小型5引脚DSBGA（YKA）封装，使该器件适用于空间受限的应用。

• 超低输入电压范围：0.75 V至3.3 V
• 超低压差，实现最小功率损耗：
  • DRV封装在500 mA时为140 mV（最大值）
  • YKA封装在500 mA时为110 mV（最大值）
• 低静态电流：
  • VIN静态电流 = 1.6 μA（典型值），VBIA静态电流变化量 = 6 μA（典型值）
• 在负载、线性和温度变化时精度为1.5%
• 高电源抑制比（PSRR）：1 kHz时为64 dB
• 提供固定输出电压选项：
  • 0.5 V至3.0 V（以50 mV为步进）
• VBIAS电压范围：1.7 V至5.5 V
• 封装形式：
  • 2.0 mm × 2.0 mm WSON（6引脚）
  • 0.74 mm × 1.09 mm DSBGA（5引脚）
• 有源输出放电功能

• 智能手表、健身追踪器
• 无线耳机和耳塞
• 摄像头模块
• 智能手机和平板电脑
• 便携式医疗设备
• 固态硬盘（SSD）
