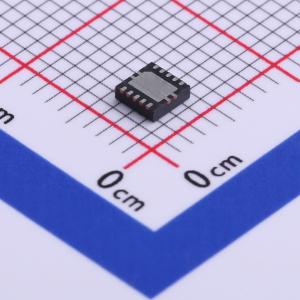

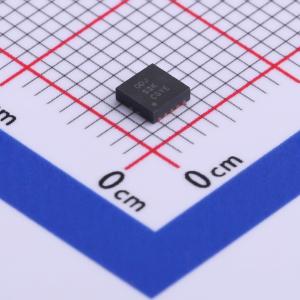

温馨提醒：图片仅供参考，商品以实物为准
TPS63000IDRCRQ1
TPS63000-Q1 1.8V至5.5V输入电压范围的高效同步升压降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS63000-Q1是一款高效的同步升压降压转换器,适用于两节或三节碱性、NiCd或NiMH电池,或单节Li-ion或Li-polymer电池供电的产品。输出电流最高可达1200mA,输入电压范围为1.8V至5.5V,输出电压可通过外部电阻分压器调节,范围为1.2V至5.5V。设备具有自动转换升压和降压模式的功能,以实现最大效率。设备还具有负载断开功能、过温保护和低静态电流等特性。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS63000IDRCRQ1
- 商品编号
- C523783
- 商品封装
- VSON-10-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.057克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升降压型 | |
| 工作电压 | 1.8V~5.5V | |
| 输出电压 | 1.2V~5.5V | |
| 输出电流 | - | |
| 开关频率 | 1.5MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压-升压式 | |
| 静态电流(Iq) | 50uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS63000器件为采用两节或三节碱性电池、镍镉（NiCd）或镍氢（NiMH）电池，或单节锂离子（Li - Ion）或锂聚合物（Li - Polymer）电池供电的产品提供电源解决方案。使用单节锂离子或锂聚合物电池时，输出电流最高可达1200 mA，并可将电池放电至2.5 V或更低电压。该降压 - 升压转换器基于固定频率、脉冲宽度调制（PWM）控制器，采用同步整流以实现最高效率。在低负载电流情况下，转换器进入省电模式，以在较宽的负载电流范围内保持高效率。可禁用省电模式，强制转换器以固定开关频率运行。开关中的最大平均电流限制在典型值1800 mA。可使用外部电阻分压器对输出电压进行编程。可禁用转换器以最大限度降低电池耗电量。关断期间，负载与电池断开连接。该器件采用3 mm×3 mm（DRC）的10引脚QFN PowerPAD封装。
商品特性
- 符合汽车应用要求
- 效率高达96%
- 降压模式下（VIN = 3.6 V至5.5 V），3.3 V输出时输出电流可达1200 mA
- 升压模式下（VIN > 2.4 V），3.3 V输出时输出电流可达800 mA
- 降压和升压模式自动转换
- 器件静态电流小于50 μA
- 输入电压范围：1.8 V至5.5 V
- 输出电压可在1.2 V至5.5 V之间调节
- 具备省电模式，可在低输出功率时提高效率
- 可强制固定频率运行和同步
- 关断期间负载断开连接
- 过温保护
- 采用3 mm×3 mm小型QFN - 10封装
应用领域
- 所有采用两节或三节碱性电池、镍镉或镍氢电池，或单节锂电池供电的产品
- 便携式音频播放器
- 个人数字助理（PDA）
- 手机
- 个人医疗产品
- 白光LED
