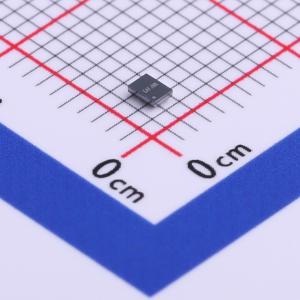

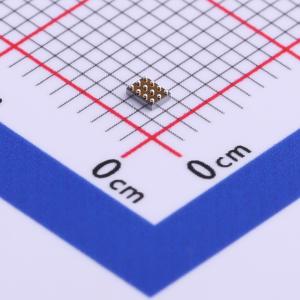

温馨提醒：图片仅供参考，商品以实物为准

TS5A26542YZTR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TS5A26542 具有输入逻辑转换的 0.75Ω 双 SPDT 模拟开关
品牌名称: TI(德州仪器)
商品型号: TS5A26542YZTR
商品编号: C523785
商品封装: DSBGA-12
包装方式: 编带
商品毛重: 0.014克(g)

商品参数

商品概述

TS5A26542是一款双单刀双掷（SPDT）模拟开关，设计工作电压范围为2.25 V至5.5 V。该器件具有低导通电阻，通道间导通电阻匹配良好，具备先断后通功能，可防止信号从一条路径传输到另一条路径时出现信号失真。该器件总谐波失真（THD）性能出色，功耗极低。这些特性使该器件适用于便携式音频应用。 TS5A26542有一个独立的逻辑电源引脚（V₁₀），工作电压范围为1.65 V至1.95 V。V₁₀为控制电路供电，使TS5A26542能够由1.8 V信号控制。

商品特性

指定先断后通切换
低导通电阻（最大0.75 Ω），控制输入参考V₁₀
低电荷注入
出色的导通电阻匹配
低总谐波失真（THD）
2.25 V至5.5 V电源（V₊）
1.65 V至1.95 V逻辑电源（V₁₀）
闩锁性能符合JESD 78 II类标准，超过100 mA
ESD性能测试符合JESD 22标准 – 2000 V人体模型（A114 - B，II类）
1000 V带电器件模型（C101）
300 V机器模型（A115 - A）
COM输入8000 V人体模型（A114 - B，II类）
±15 kV接触放电（IEC 61000 - 4 - 2）

应用领域

手机
个人数字助理（PDA）
便携式仪器

优惠活动

购买数量

(75个/圆盘，最小起订量 1 个)

个

起订量：1 个75个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	2
	工作电压	2.25V~5.5V
	导通时间(ton)	25ns

	属性	参数值
	导通电阻(Ron)	750mΩ
	关闭时间(toff)	20ns
	工作温度	-40℃~+85℃
	导通电容(Con)	130pF
	带宽	43MHz
