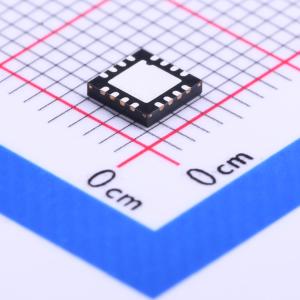

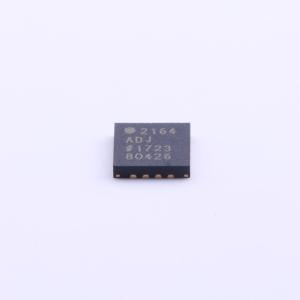

温馨提醒：图片仅供参考，商品以实物为准

ADP2164ACPZ-R7

4 A 高效同步降压 DC-DC 调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADP2164 是一款 4 A 同步降压 DC-DC 调节器,具有高效率和低静态电流。它集成了两个低导通电阻的内部 MOSFET,支持 2.7 V 至 6.5 V 的输入电压范围,输出电压可调范围为 0.6 V 至输入电压。开关频率可设置为 600kHz 或 1.2MHz,并支持外部同步。该芯片还具有多种保护功能,包括欠压锁定、过压保护、过流保护和热关断。
品牌名称: ADI(亚德诺)
商品型号: ADP2164ACPZ-R7
商品编号: C206724
商品封装: LFCSP-16(4x4)
包装方式: 编带
商品毛重: 1.3克(g)

商品参数

商品概述

ADP2164是一款4 A同步降压型直流-直流稳压器，采用紧凑的4 mmx4 mm LFCSP封装。该稳压器采用电流模式、固定频率脉冲宽度调制（PWM）控制方案，具有出色的稳定性和瞬态响应。 ADP2164的输入电压范围为2.7 V至6.5 V。其输出电压可在0.6 V至输入电压（VIN）之间调节。ADP2164还提供六种预设输出电压选项：3.3 V、2.5 V、1.8 V、1.5 V、1.2 V和1.0 V。 ADP2164集成了一对低导通电阻的P沟道和N沟道内部MOSFET，以实现效率最大化并减少外部元件数量。100%占空比操作允许在4 A输出电流下实现低压差。高达1.2 MHz的PWM开关频率允许使用小型外部元件，SYNC输入可使多个IC异相同步，以减少纹波并消除拍频。 ADP2164的其他关键特性包括欠压锁定（UVLO）、集成软启动以限制启动时的浪涌电流、过压保护（OVP）、过流保护（OCP）和热关断。

商品特性

4 A连续输出电流
集成43 mΩ和29 mΩ FET
±1.5%输出精度
输入电压范围：2.7 V至6.5 V
输出电压：0.6 V至VIN
开关频率固定频率：600 kHz或1.2 MHz 可调频率：500 kHz至1.4 MHz
可在500 kHz至1.4 MHz范围内同步
可选同步相移：0°或180°
电流模式架构
精密使能输入
电源正常输出
电压跟踪输入
集成软启动
内部补偿
可对预充电输出进行启动
欠压锁定、过压保护、过流保护和热关断
采用16引脚、4 mmx4 mm LFCSP封装
由ADIsimPower设计工具提供支持

应用领域

负载点转换
通信和网络设备
工业和仪器仪表
消费电子

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1500个/圆盘，最小起订量 1 个)

个

起订量：1 个1500个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.7V~6.5V
	输出电压	-
	输出电流	4A
	开关频率	500kHz~1.4MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	1.1mA
	开关管(内置/外置)	内置
	输出类型	可调
