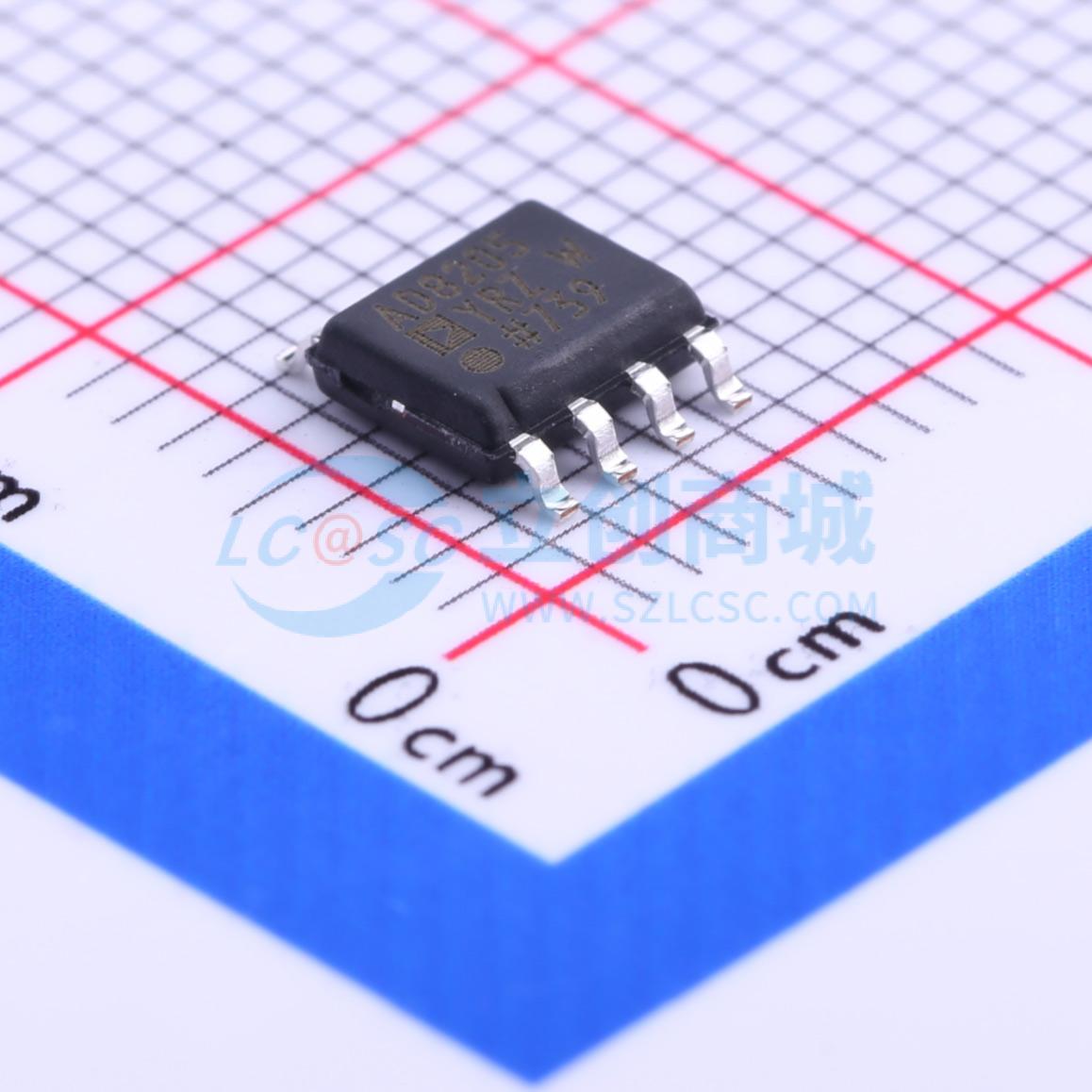

温馨提醒：图片仅供参考，商品以实物为准
AD8205YRZ-R7
单电源42V系统差分放大器
- 描述
- 42V单电源系统差动放大器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8205YRZ-R7
- 商品编号
- C206746
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 差分运放 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 80dB | |
| 输入偏置电流(Ib) | - | |
| 输入失调电压(Vos) | 2mV | |
| 增益带宽积(GBP) | 50kHz | |
| 压摆率(SR) | 0.5V/us |
| 属性 | 参数值 | |
|---|---|---|
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 噪声密度(eN) | 0.5uV/√Hz@1kHz | |
| 输入失调电压温漂(Vos TC) | 15uV/℃ | |
| 静态电流(Iq) | 2mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 4.5V~5.5V | |
| 电源纹波抑制比(PSRR) | 70dB |
商品概述
AD8205是一款单电源差分放大器，用于在存在大共模电压的情况下放大小差分电压。工作输入共模电压范围为 -2V 至 +65V。典型单电源电压为 5V。 AD8205采用 8 引脚 SOIC 封装，Y 和 W 级型号的工作温度范围为 -40℃ 至 +125℃。AD8205 的 H 级版本工作温度范围为 -40℃ 至 +150℃。 出色的直流性能在整个温度范围内将测量环路中的误差降至最低。失调漂移通常小于 15 μV/℃，增益漂移通常低于 30 ppm/℃。 通过使用 VREF1 和 VREF2 引脚，在 5V 电源下，输出失调可在 0.05V 至 4.8V 之间调节。将 VREF1 连接到 V+ 引脚，VREF2 连接到 GND 引脚时，输出设置为半量程。将两个引脚都连接到 GND 会使输出为单极性，从接近地电位开始。将两个引脚都连接到 V+ 会使输出为单极性，从接近 V+ 开始。通过向 VREF1 和 VREF2 引脚施加外部电压，可以获得其他失调值。
商品特性
- 非常适合电流检测电阻应用
- 高共模电压范围：工作范围为 -2V 至 +65V，耐受范围为 -25V 至 +75V
- 增益 = 50V/V
- 宽工作温度范围：Y 和 W 级为 -40℃ 至 +125℃，H 级为 -40℃ 至 +150℃
- 双向工作
- 提供 8 引脚 SOIC 封装
- 符合汽车应用要求
- 失调漂移 15 μV/℃
- 增益漂移 30 ppm/℃
- 直流至 20 kHz 共模抑制比 80 dB
应用领域
- 以下应用中的高端电流检测：
- 电机控制
- 变速器控制
- 柴油喷射控制
- 发动机管理
- 悬架控制
- 车辆动态控制
- 直流 - 直流转换器
