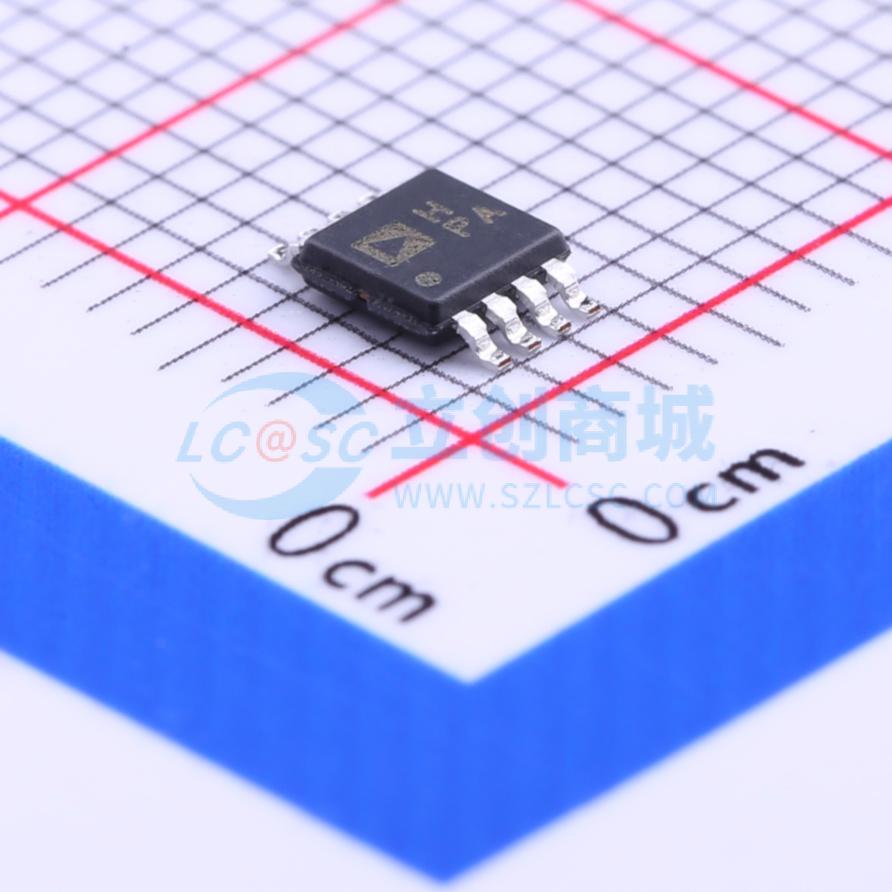

AD8130ARMZ-REEL7

AD8129/AD8130 设计用作通过双绞线电缆传输高速信号的接收器，可与 AD8131 或 AD8132 驱动器配合使用。二者均可用于模拟或数字视频信号以及高速数据传输。 AD8129/AD8130 是差分转单端放大器，在高频下具有极高的共模抑制比（CMRR）。因此，它们也可有效用作高速仪表放大器，或将差分信号转换为单端信号。 AD8129 是一款低噪声、高增益（10 或更高）版本，适用于电缆极长、信号衰减显著的应用。AD8130 在增益为 1 时稳定，可用于需要较低增益的应用。二者均具有用户可调增益，有助于补偿传输线中的损耗。增益由两个电阻值的比值设定。无论增益设置如何，AD8129/AD8130 的两个输入端均具有非常高的输入阻抗。 AD8129/AD8130 具有出色的共模抑制能力（10 MHz 时为 70 dB），允许使用低成本、非屏蔽双绞线电缆，而无需担心外部噪声源或串扰的干扰。AD8129/AD8130 的电源电压范围很宽，从单 +5 V 到 ±12 V，可在保持信号完整性的同时实现较宽的共模和差模电压范围。较宽的共模电压范围使驱动器 - 接收器对在许多驱动和接收位置之间存在数伏接地电位差的系统中无需隔离变压器即可工作。与运算放大器和其他多放大器接收解决方案相比，AD8129/AD8130 在成本和性能上有显著提升。

• 高速 AD8130：270 MHz，增益 G = +1 时为 1090 V/μs AD8129：200 MHz，增益 G = +10 时为 1060 V/μs
• 高共模抑制比（CMRR） 直流至 100 kHz 时最小 94 dB 2 MHz 时最小 80 dB 10 MHz 时为 70 dB
• 高输入阻抗：差分输入 1 MΩ
• 输入共模范围 ±10.5 V
• 低噪声 AD8130：12.5 nV/√Hz AD8129：4.5 nV/√Hz
• 低失真 5 MHz 时 1 V 峰 - 峰值 AD8130，5 MHz 时最差谐波为 -79 dBc AD8129，5 MHz 时最差谐波为 -74 dBc
• 用户可调增益 增益 G = +1 时无需外部元件
• 电源电压范围 +4.5 V 至 ±12.6 V
• 掉电功能

• 高速差分线路接收器
• 差分转单端转换器
• 高速仪表放大器
• 电平转换
