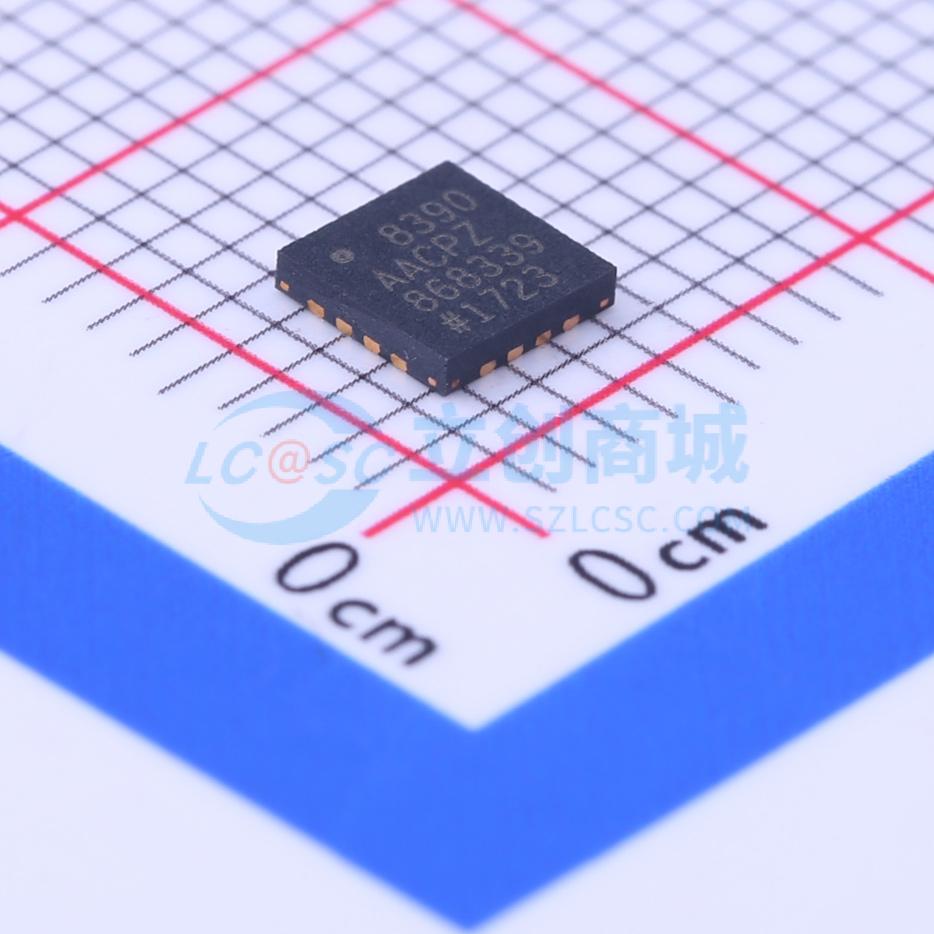

温馨提醒：图片仅供参考，商品以实物为准
AD8390AACPZ-R7
低功耗高输出电流差分放大器
- 描述
- 低功耗、高输出电流差分放大器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8390AACPZ-R7
- 商品编号
- C206878
- 商品封装
- LFCSP-16-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.171克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 差分运放 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 69dB | |
| 输入偏置电流(Ib) | 1uA | |
| 输入失调电压(Vos) | 1mV | |
| 增益带宽积(GBP) | - | |
| 压摆率(SR) | 260V/us | |
| 最大电源宽度(Vdd-Vss) | 24V | |
| 噪声密度(eN) | 5nV/√Hz@10kHz |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 400mA | |
| 输入失调电流(Ios) | 0.05uA | |
| 静态电流(Iq) | 5.5mA | |
| 工作温度 | -40℃~+85℃ | |
| 输出类型 | 差分 | |
| 单电源 | 10V~24V | |
| 双电源(Vee ~ Vcc) | -12V~-5V；5V~12V | |
| 电源纹波抑制比(PSRR) | 94dB |
商品概述
AD8390A是一款高输出电流、低功耗的差分放大器。它特别适用于数字用户线路系统（如ADSL和ADSL2+）中的中心局（CO）驱动器接口。在全偏置工作模式下，该驱动器可向低电阻负载提供20.4 dBm的输出功率，同时补偿混合器和变压器的插入损耗以及终端匹配电阻。 AD8390A采用热增强型LFCSP封装（16引脚LFCSP）。AD8390A在偏置电流方面具备显著的控制能力和灵活性。可通过两个数字输入引脚PD0和PD1选择四种功率模式，提供三种驱动器偏置水平和一种掉电状态。此外，IADJ引脚可用于精细调节静态电流，以定制AD8390A的性能。 低功耗、高输出电流、高输出电压摆幅和坚固的热封装特性，使AD8390A可用作ADSL、ADSL2+和专有xDSL系统中的中心局线路驱动器，以及其他需要差分放大器的大电流应用。
商品特性
- 电压反馈放大器，非常适合ADSL和ADSL2+中心局（CO）及用户端设备（CPE）应用，可实现大电流差分应用
- 低功耗运行，可采用单电源或双电源供电，供电范围为10 V（± 5 V）至 ±12 V，全功率ADSL和ADSL2+中心局应用的总静态电源电流为5.5 mA，可调节电源电流以降低功耗
- 高输出电压和电流驱动能力，峰值输出驱动电流为400 mA，差分输出电压为44 V p - p
- 低失真，在26 kHz至1.1 MHz范围内，多音互调比（MTPR）为−70 dBc；在1.1 MHz至2.2 MHz范围内，MTPR为−65 dBc
- 高速性能，差分压摆率为260 V/μs
应用领域
- ADSL/ADSL2+中心局和用户端线路驱动器
- xDSL线路驱动器
- 大电流差分放大器
