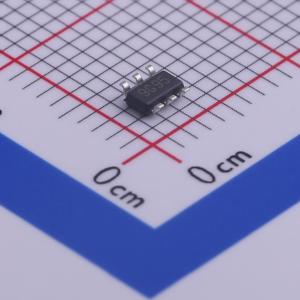

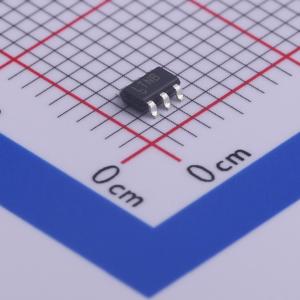

温馨提醒：图片仅供参考，商品以实物为准

LT1616ES6#TRPBF

采用 SOT-23 封装的 600mA、1.4MHz 降压型开关稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LT1616是一款电流模式PWM降压型DC/DC转换器，内置0.6A功率开关，采用超小型6引脚SOT - 23封装。3.6V至25V的宽输入范围使LT1616适用于多种电源的稳压，包括4节电池、5V逻辑电源轨、非稳压壁式变压器以及铅酸电池。其较高的工作频率允许使用超小型、低成本的电感器和陶瓷电容器
品牌名称: ADI(亚德诺)
商品型号: LT1616ES6#TRPBF
商品编号: C190022
商品封装: TSOT-23-6L
包装方式: 编带
商品毛重: 0.02克(g)

商品参数

商品概述

LT1616是一款电流模式PWM降压型DC/DC转换器，内置0.6A功率开关，采用小型6引脚SOT-23封装。3.6V至25V的宽输入范围使LT1616适用于调节多种电源，包括4节电池、5V逻辑电源轨、非稳压墙式变压器和铅酸电池。其高工作频率允许使用小型、低成本的电感器和陶瓷电容器。内部补偿功能省去了额外的元件，一个完整的400mA降压稳压器只需0.15平方英寸的PCB板面积。恒定频率电流模式PWM架构以及与陶瓷电容器配合时的稳定运行，可实现低且可预测的输出纹波。限流功能可防止输出短路。低电流（<1μA）关断模式可完全断开输出，便于在电池供电系统中进行电源管理。

商品特性

宽输入范围：3.60至25V
输入7V至25V时可输出5V/400mA
输入4.7V至25V时可输出3.3V/400mA
固定频率1.4MHz工作
使用小型电容器和电感器
内部补偿
低关断电流：<1μA
低VCESAT开关：300mA时为220mV
小型6引脚SOT-23封装

应用领域

墙式变压器稳压
本地逻辑电源转换：12V转5V、12V或5V转3.3V、2.5V或1.8V
分布式电源稳压
数码相机
电池供电设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交13单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.6V~25V
	输出电压	1.25V~21.75V
	输出电流	600mA
	开关频率	1.4MHz
	工作温度	0℃~+70℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	2.5mA
	开关管(内置/外置)	内置
	输出类型	可调
