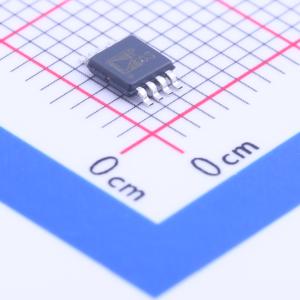

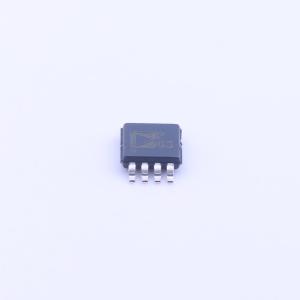

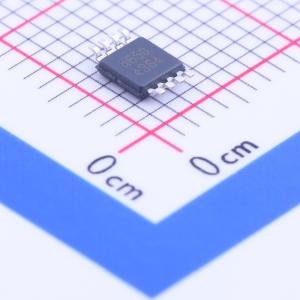

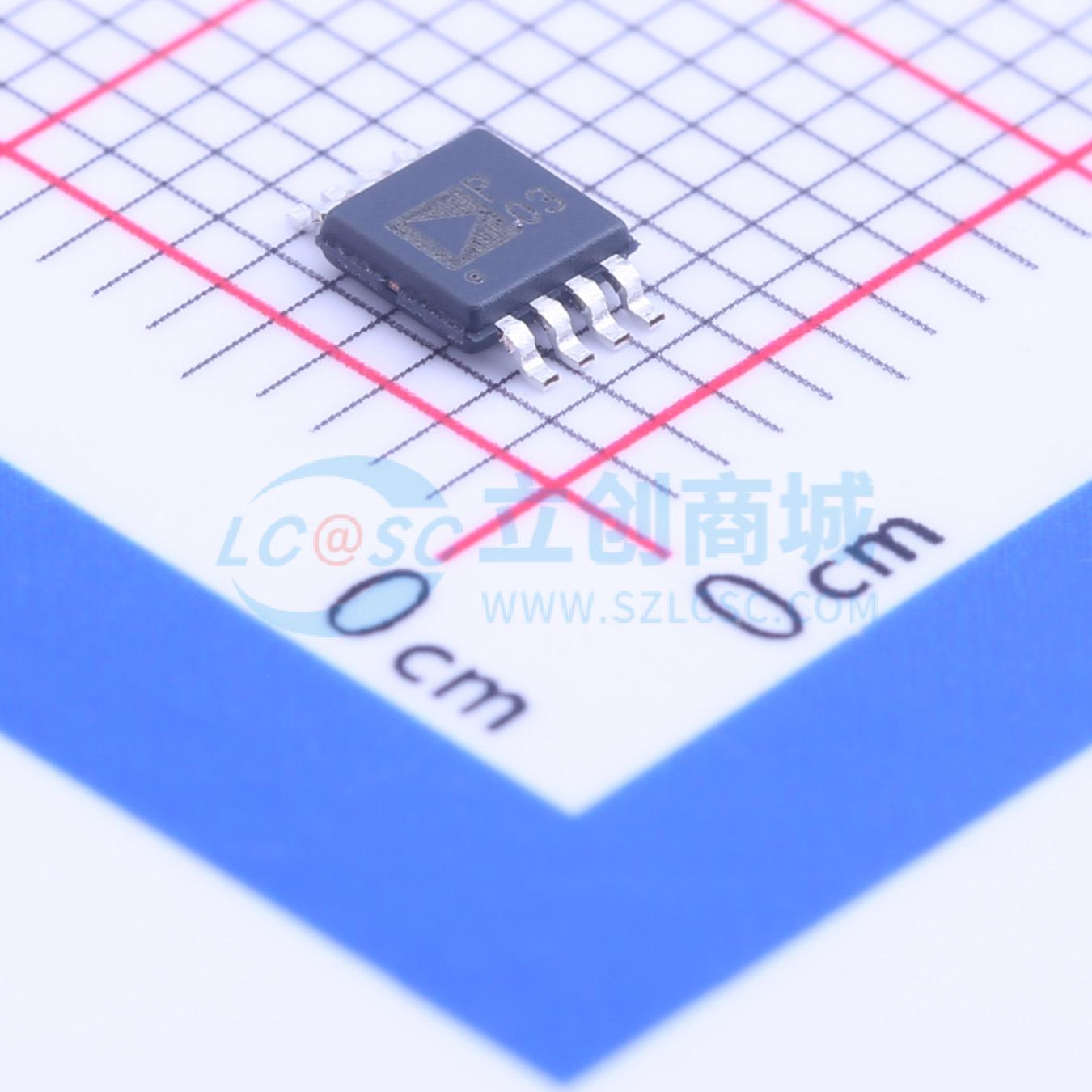

ADP1610ARMZ-R7

1.2 MHz DC-DC升压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADP1610是一款1.2MHz DC-DC升压转换器,具有集成的1.2 A、0.2 Ω功率开关,能够提供高达12 V的输出电压。该转换器采用脉宽调制（PWM）模式,支持700kHz或1.2MHz的可选开关频率,具有3%的输出调节精度和可调软启动功能。适用于便携设备和TFT LCD偏置电源等空间受限的应用。
品牌名称: ADI(亚德诺)
商品型号: ADP1610ARMZ-R7
商品编号: C207951
商品封装: MSOP-8
包装方式: 编带
商品毛重: 0.105克(g)

商品参数

商品概述

ADP1610是一款直流-直流升压开关转换器，集成了一个1.2 A、0.2 Ω的功率开关，能够提供高达12 V的输出电压。ADP1610的封装高度小于1.1 mm，非常适合空间受限的应用，如便携式设备或薄膜晶体管（TFT）液晶显示器（LCD）。 ADP1610以脉冲宽度调制（PWM）电流模式工作，效率高达92%。可调节的软启动功能可防止启动时的浪涌电流。引脚可选的开关频率和PWM电流模式架构可实现出色的瞬态响应、轻松的噪声滤波，并允许使用小型、节省成本的外部电感器和电容器。 ADP1610采用符合RoHS标准的8引脚MSOP封装，工作温度范围为-40℃至+85℃。

商品特性

完全集成的1.2 A、0.2 Ω功率开关
引脚可选的700 kHz或1.2 MHz PWM频率
92%的效率
可调节输出电压高达12 V
5%的输出稳压精度
可调节软启动
输入欠压锁定
MSOP 8引脚封装

应用领域

TFT液晶偏置电源
便携式应用
工业/仪器设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.5V~5.5V
	输出电压	-
	输出电流	-
	开关频率	700kHz~1.2MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	-
