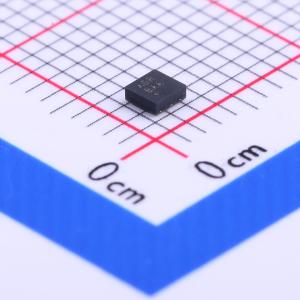

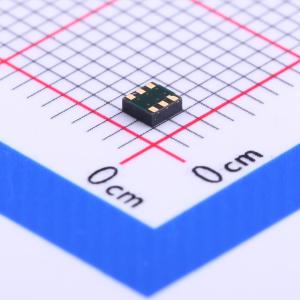

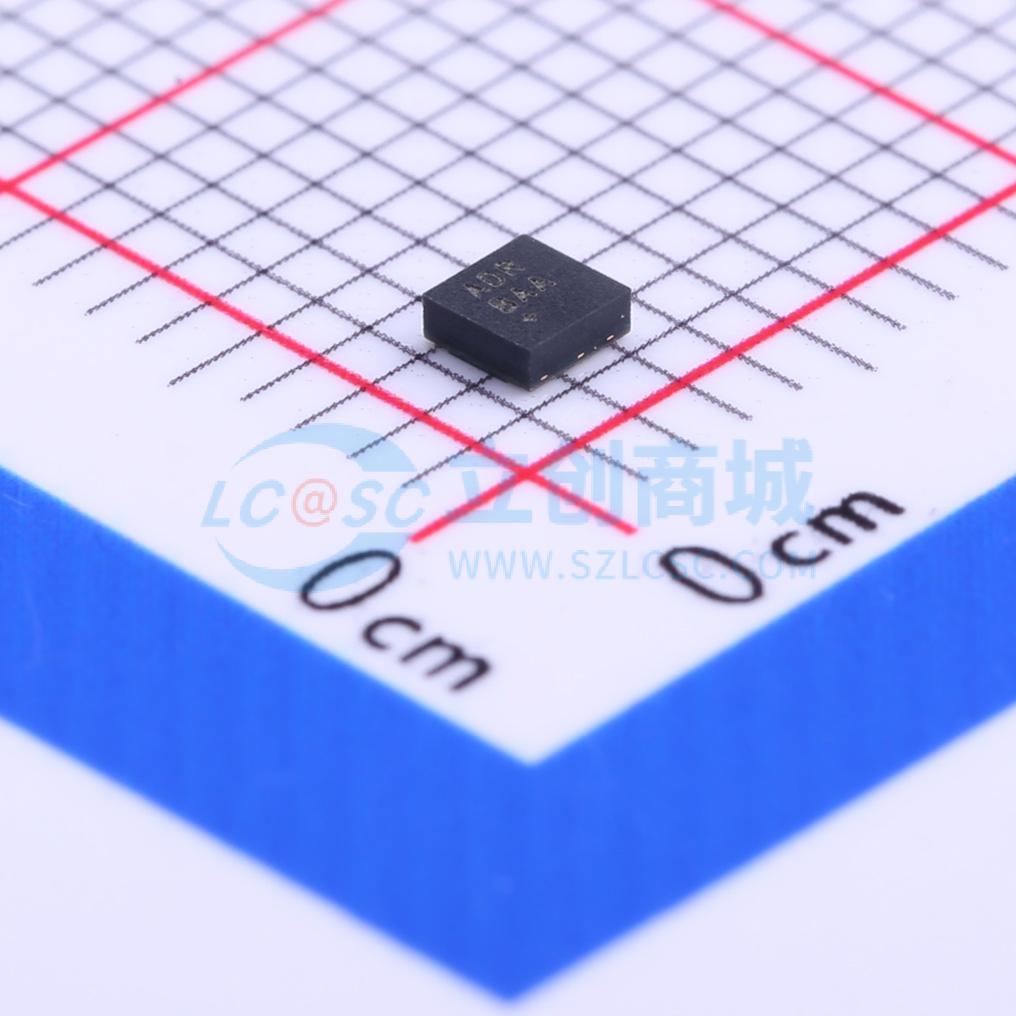

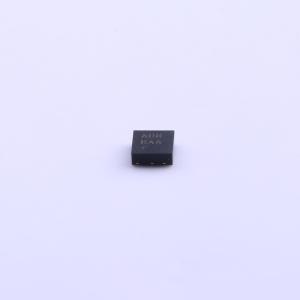

MAX17224ELT+

400mV至5.5V输入，超低功耗同步升压转换器，带真关断功能

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MAX17220mAX17225是一款超低静态电流的同步升压转换器,具有真关断功能,适用于电池供电应用。输入电压范围为400mV至5.5V,输出电压范围为1.8V至5V,峰值电感电流限制分别为225mA、500mA和1A。该系列转换器具有高效率和小尺寸解决方案,适用于低功耗应用。
品牌名称: ADI(亚德诺)
商品型号: MAX17224ELT+
商品编号: C190294
商品封装: UDFN-6(2x2)
包装方式: 编带
商品毛重: 0.03克(g)

商品参数

商品概述

MAX17220–MAX17225 是一系列超低静态电流升压型（升压器）DC-DC 转换器，具有 225mA/0.5A/1A 峰值电感电流限制和真关断™功能。真关断功能可将输出与输入断开，无正向或反向电流。可使用单个标准 1%电阻选择输出电压。225mA（MAX17220）、500mA（MAX17222/MAX17223）和 1A（MAX17224/MAX17225）的峰值电感电流限制，让用户在选择电感时更具灵活性。MAX17220/MAX17222/MAX17224 版本具备启动后使能瞬态保护（ETP）功能，根据负载电流的不同，可使输出在低至 400mV 的输入电压下保持稳压。MAX17220–MAX17225 具有超低静态电流、小尺寸的整体解决方案以及全负载范围内的高效率。MAX17220–MAX17225 非常适合对电池续航要求较高的电池应用。

商品特性

真关断模式下，流入 OUT 的静态电源电流为 300nA
关断电流为 0.5nA
输出与输入断开
输出电压在 0V 至 5V 时无反向电流
峰值效率达 95%
输入范围为 400mV 至 5.5V
最低启动电压为 0.88V
输出电压范围为 1.8V 至 5V，步长为 100mV
可通过单个 1%电阻选择输出
峰值电感电流限制为 225mA、500mA 和 1A
MAX17220：电感电流限制（ILIM）为 225mA
MAX17222/MAX17223：电感电流限制（ILIM）为 500mA
MAX17224/MAX17225：电感电流限制（ILIM）为 1A
MAX17220/MAX17222/MAX17224 具备使能瞬态保护（ETP）功能
2mm x 2mm 6 引脚 μDFN 封装
0.88mm x 1.4mm 6 凸点 WLP 封装（2 x 3，间距 0.4mm）

应用领域

光学心率监测（OHRM）LED 驱动器
实时时钟（RTC）/报警蜂鸣器的超级电容备用电源
一次电池便携式系统
小型、低功耗物联网传感器
二次电池便携式系统
可穿戴设备
电池供电的医疗设备
低功耗无线通信产品

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(10个/圆盘，最小起订量 1 个)

个

起订量：1 个10个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	400mV~5.5V
	输出电压	1.8V~5V
	输出电流	-
	开关频率	2.5MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
