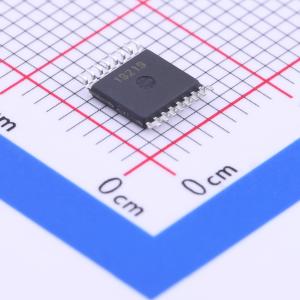

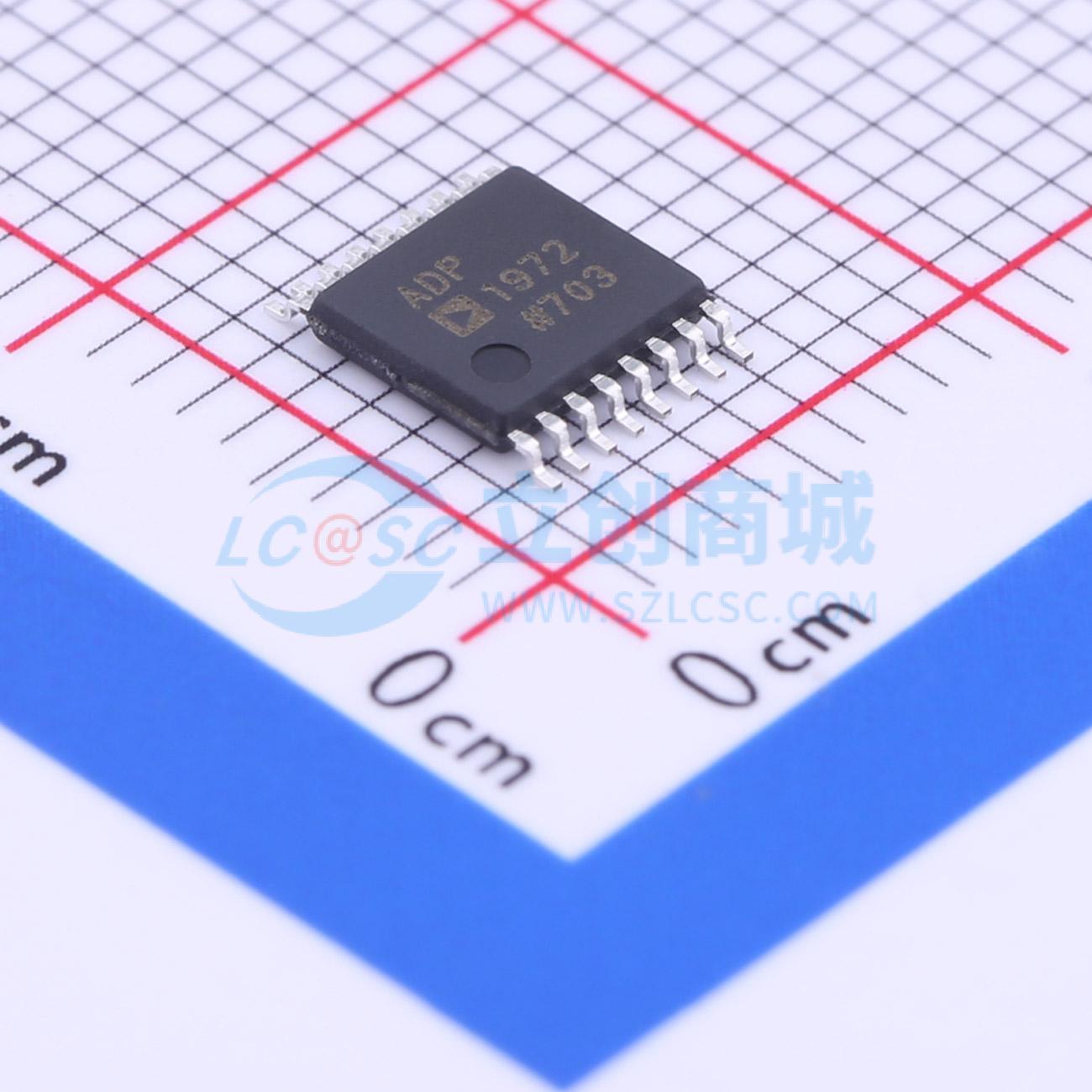

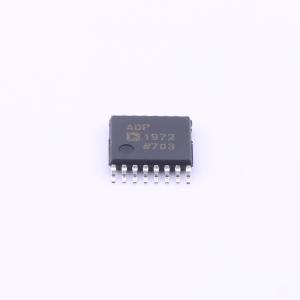

ADP1972ARUZ-R7
用于电池测试解决方案的降压/升压PWM控制器
- 描述
- ADP1972是一款恒定频率、电压模式PWM控制器,用于降压/升压DC-DC异步应用。它具有高输入电压范围、多个外部编程控制引脚并集成安全特性,适用于电池测试系统,包括混合动力汽车、PC和相机电池。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADP1972ARUZ-R7
- 商品编号
- C208520
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升降压型 | |
| 工作电压 | 6V~60V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 50kHz~300kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | - | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | - | |
| 输出类型 | - |
商品概述
ADP1972是一款恒定频率、电压模式、脉冲宽度调制(PWM)控制器，用于降压/升压DC-DC异步应用。ADP1972旨在配合外部高电压场效应晶体管(FET)、半桥驱动器和外部控制器件(如AD8450)用于异步电池测试应用。异步器件可在电池充电模式下作为降压转换器使用，并在循环模式下作为升压转换器使用，以便回收输入总线上的电能。 ADP1972高电压VIN电源引脚最高可耐受60 V工作电压，并能减少额外的系统电源电压需求。ADP1972集成诸如精确使能、引脚可选降压/升压工作模式、带可编程相移的内部和外部同步控制、可编程最大占空比，以及可编程峰值打嗝电流限值等功能。额外保护功能包括软启动(限制启动时的输入浪涌电流)、输入电压欠压闭锁(UVLO)以及热关断(TSD)。ADP1972还集成COMP引脚，可从外部控制PWM操作；还集成FAULT引脚，可在ADP1972发生外部故障条件时对其发送信号以禁用DH和DL输出。 ADP1972采用16引脚TSSOP封装。
商品特性
- 输入电压范围：6 V至60 V
- 片内5 V低压差调节器
- 可选降压/升压模式
- 4.0 V p-p高幅度PWM锯齿波下具有出色的PWM线性度
- FAULT输入兼容AD8450
- COMP输入兼容AD8450
- 可调频率范围：50 kHz至300 kHz
- 带可调相移的同步输出或输入
- 可编程最大占空比
- 最大内部占空比：98%
- 可编程软启动
- 峰值打嗝限流保护
- 输入电压UVLO保护
- TSD保护
- 16引脚TSSOP
应用领域
- 带循环功能的PWM电池测试系统，包括混合动力汽车、PC和相机电池
- 兼容AD8450恒压(CV)和恒流(CC)监控器
