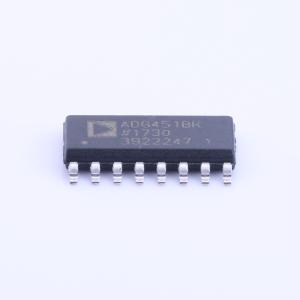

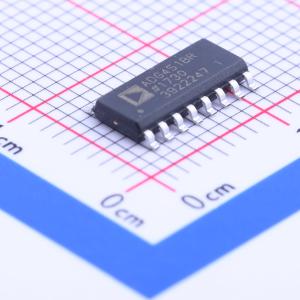

ADG451BRZ

ADG451/ADG452/ADG453 是单片 CMOS 器件，包含四个可独立选择的开关。它们采用增强型 LC²MOS 工艺设计，既实现了低功耗，又具备高开关速度和低导通电阻。 导通电阻曲线在整个模拟输入范围内非常平坦，确保在切换音频信号时具有出色的线性度和低失真。快速的开关速度加上高信号带宽，使这些器件适用于视频信号切换。CMOS 结构确保了超低功耗，使其非常适合便携式和电池供电的仪器。 ADG451/ADG452/ADG453 包含四个独立的单刀单掷（SPST）开关。ADG451 和 ADG452 的区别仅在于数字控制逻辑相反。ADG451 开关在相应控制输入为逻辑低电平时导通，而 ADG452 则需要逻辑高电平。 ADG453 有两个开关的数字控制逻辑与 ADG451 类似，而另外两个开关的逻辑相反。 每个开关导通时在两个方向上的导通性能相同，并且每个开关的输入信号范围都可扩展至电源电压。在关断状态下，高达电源电压的信号电平会被阻断。 ADG453 在复用器应用中具有先断后通的开关动作。该设计固有的低电荷注入特性，可在切换数字输入时将瞬态干扰降至最低。

• 低导通电阻（4 Ω）
• 导通电阻平坦度（0.2 Ω）
• 最大电源额定值 ±44 V
• 模拟信号范围 ±150 V
• 在 ±5 V、12 V、±15 V 下进行全面规格测试
• 超低功耗（18 μW）
• 静电放电（ESD）保护 2 kV
• 连续电流 [100 mA]
• 快速开关时间
• 导通时间 70 ns
• 关断时间 60 ns
• 与 TTL/CMOS 兼容
• 可引脚兼容升级 ADG411/ADG412/ADG413 和 ADG431/ADG432/ADG433

• 继电器替代
• 音频和视频切换
• 自动测试设备
• 精密数据采集
• 电池供电系统
• 采样保持系统
• 通信系统
• 专用交换机（PBX）、专用自动交换机（PABX）系统
