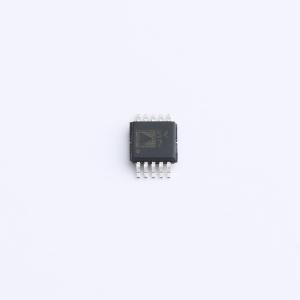

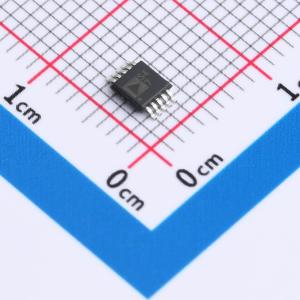

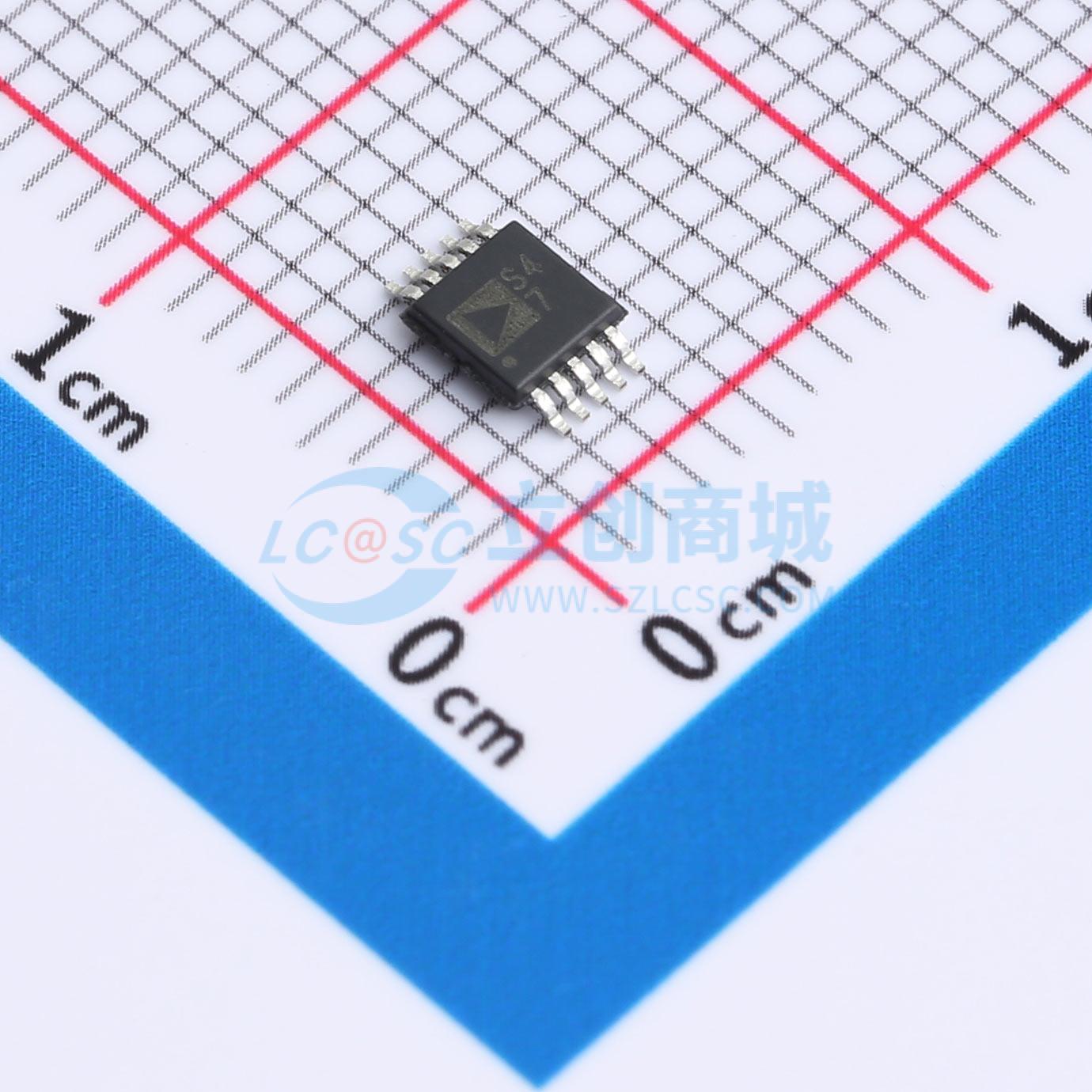

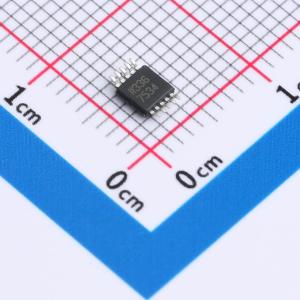

ADG5421BRMZ

高压防门锁型双通道SPST开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 高压防门锁型双通道单刀单掷(SPST)开关，具有低导通电阻和高ESD保护。
品牌名称: ADI(亚德诺)
商品型号: ADG5421BRMZ
商品编号: C208597
商品封装: MSOP-10
包装方式: 管装
商品毛重: 0.071克(g)

商品参数

商品概述

ADG5421/ADG5423是单芯片工业用互补金属氧化物半导体(CMOS)模拟开关，内置两个独立的防闩锁单刀单掷(SPST)开关。接通时，各开关双向的导电性能相同，输入信号范围可扩展至电源电压范围。在断开条件下，达到电源电压的信号电平被阻止。BothADG5421开关在逻辑1输入时接通，ADG5423在逻辑1输入时一个开关接通，一个开关断开。ADG5423为先开后合式开关，适合多路复用器应用。

这些开关具有超低导通电阻和导通电阻平坦度，对于低失真性能至关重要的数据采集和增益切换应用堪称理想解决方案。防闩锁结构以及高ESD额定值使这些开关在恶劣环境下具有更佳的稳定性。

商品特性

所有条件下都具有防闩锁特性
人体模型(HBM)ESD额定值：8 kV
低导通电阻：13.5 Ω
±9 V至±22 V双电源供电
9 V至40 V单电源供电
最大额定电源电压：48 V
额定电源电压范围：±15 V、±20 V、+12 V和+36 V
沟道隔离可防止闩锁。电介质沟道将P沟道与N沟道晶体管分开，保证即使在严重过压状况下，也不会发生闩锁现象
3 V逻辑兼容数字输入：VINH = 2.0 V，ΔVINL = 0.8 V
无需VL逻辑电源
提供10引脚MSOP封装

应用领域

高压信号路由
自动测试设备
模拟前端电路
精密数据采集系统
工业仪器仪表
放大器增益选择
继电器替代方案

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	1:1
	通道数	2
	工作电压	9V~40V；-22V~-9V；9V~22V
	导通时间(ton)	185ns

	属性	参数值
	导通电阻(Ron)	13.5Ω
	关闭时间(toff)	163ns
	工作温度	-40℃~+125℃
	导通电容(Con)	44pF
	带宽	250MHz
