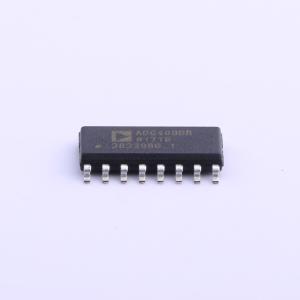

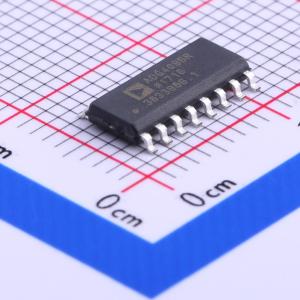

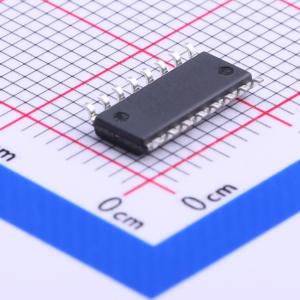

ADG409BRZ

高性能模拟多路复用器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是单片CMOS模拟多路复用器，分别包含八个单通道和四个差分通道。具有低导通电阻、低功耗、高速切换等特性。
品牌名称: ADI(亚德诺)
商品型号: ADG409BRZ
商品编号: C209414
商品封装: SOIC-16
包装方式: 管装
商品毛重: 0.299克(g)

商品参数

商品概述

ADG408/ADG409 是单片CMOS模拟多路复用器，分别包含八个单通道和四个差分通道。ADG408根据3位二进制地址线A0、A1和A2的设置，将八个输入中的一个切换到公共输出。ADG409则根据2位二进制地址线A0和A1的设置，将四个差分输入中的一个切换到公共差分输出。两种器件上都有一个EN输入用于启用或禁用设备。当设备被禁用时，所有通道都被关闭。

ADG408/ADG409采用增强型LC2MOS工艺设计，提供低功耗的同时保证高速切换和低导通电阻。每个通道在开启状态下双向导电性能相同，并且输入信号范围可以达到电源电压。在关闭状态下，信号电平高达电源电压时会被阻断。所有通道都表现出先断后合的切换动作，防止切换通道时出现瞬时短路。设计中固有的低电荷注入特性，使得在切换数字输入时产生的瞬态最小。

ADG408/ADG409是DG408/DG409模拟多路复用器的改进替代品。

应用领域

音频和视频路由
自动测试设备
数据采集系统
电池供电系统
采样保持系统
通信系统

数据手册PDF

放大查看下载PDF

优惠活动

9.6折

购买数量

(48个/管，最小起订量 1 个)

个

起订量：1 个48个/管

总价金额：

￥ 0.00

近期成交12单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	4:1
	通道数	-
	工作电压	-15V~15V；5V~12V

	属性	参数值
	导通电阻(Ron)	100Ω
	工作温度	-40℃~+85℃
	导通电容(Con)	34pF
	传播延迟(tpd)	250ns
