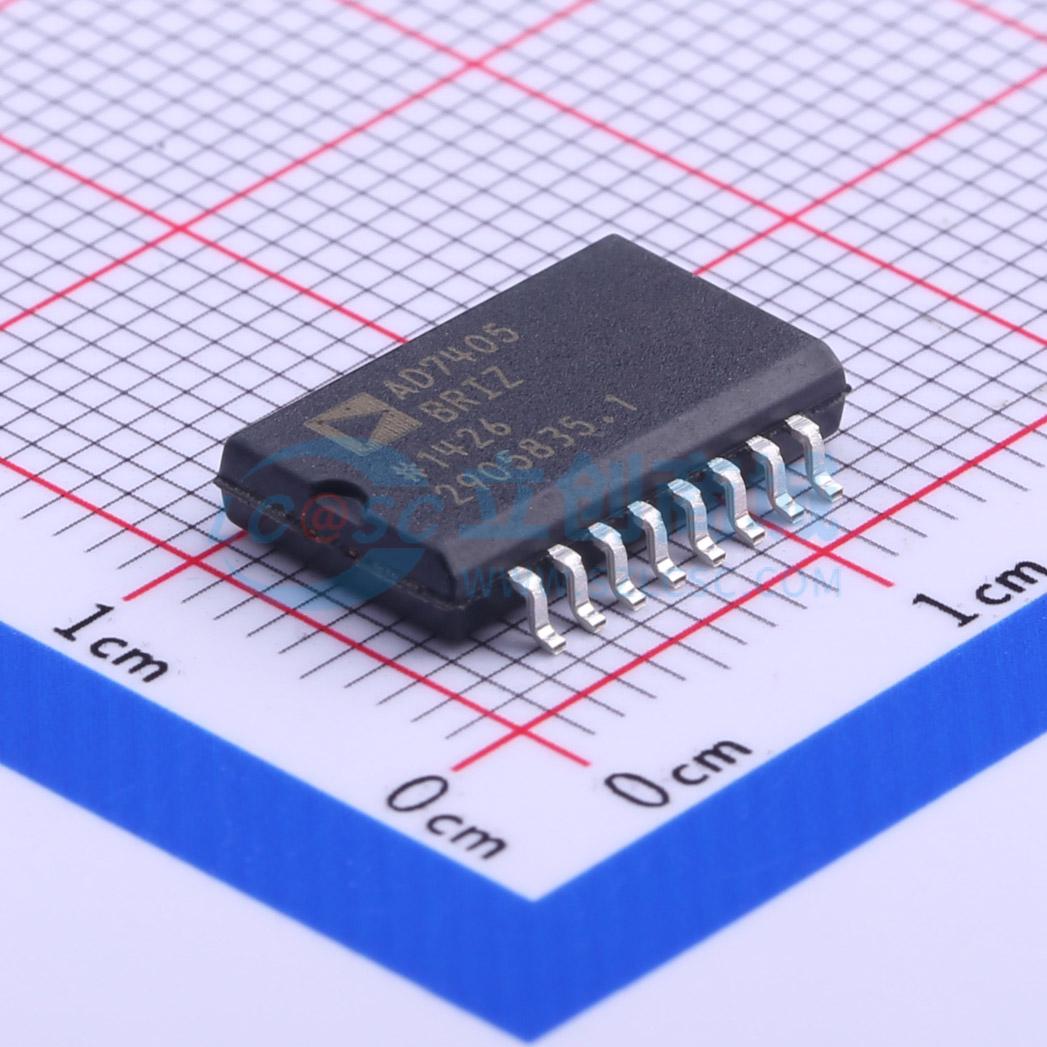

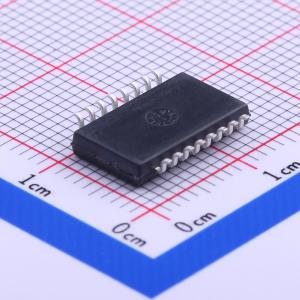

AD7405BRIZ

AD74051是一款高性能二阶Σ-Δ调制器，片上的数字隔离采用iCoupler技术，能将模拟输入信号转换为高速单个位LVDS数据流。AD7405采用4.5 V至5.5 V(VDD1)电源供电，可输入±250 mV差分信号(满量程±320 mV)。该差分输入信号非常适合用于在要求电流隔离的高电压应用中监控分流电压。 模拟输入由高性能模拟调制器连续采样，并转换为数据率最高为20 MHz的疏密波数字输出流。通过适当的数字滤波器可重构原始信息，以在78.1 kSPS时实现88 dB的信噪比(SNR)。LVDS输入/输出可采用3 V至5.5 V电源供电(VDD2)。 LVDS接口采用数字式隔离。通过将LVDS接口技术和单片变压器技术结合在一起，较之传统光耦合器等其它元件来说，片内隔离能提供更加优异的工作特性。AD7405采用16引脚宽体SOIC_IC封装，工作温度范围为-40°C至+125°C。

• 外部时钟输入速率：5 MHz至20 MHz
• 16位无失码
• 信噪比(SNR)：88 dB(典型值)
• 有效位数(ENOB)：14.2位(典型值)
• 典型失调温漂：1.6 μV/°C
• 低压差分信号(LVDS)接口
• 片上数字隔离器
• 片内基准电压源
• 满量程模拟输入电压范围：±320 mV
• 工作温度范围：-40°C至+125°C
• 高共模瞬变抗扰度：>25 kV/μs
• 16引脚宽体SOIC_IC封装，增加爬电距离
• UL认证
• 依据UL 1577，1分钟5,000 V rms
• CSA元件验收通知5A
• 符合VDE认证
• DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
• 最大工作绝缘电压(VIORM)：1250 VPEAK

• 分路电流监控
• 交流电机控制
• 功率和太阳能逆变器
• 风轮机逆变器
• 数据采集系统
• 模数及光隔离器的方案替代
