温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | ADC/DAC-专用型 | |
| 分辨率 | 16 | |
| 通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~5.5V | |
| 接口类型 | - | |
| 工作温度 | -40℃~+125℃ |
商品概述

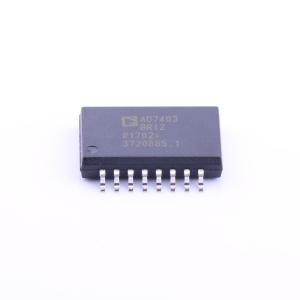

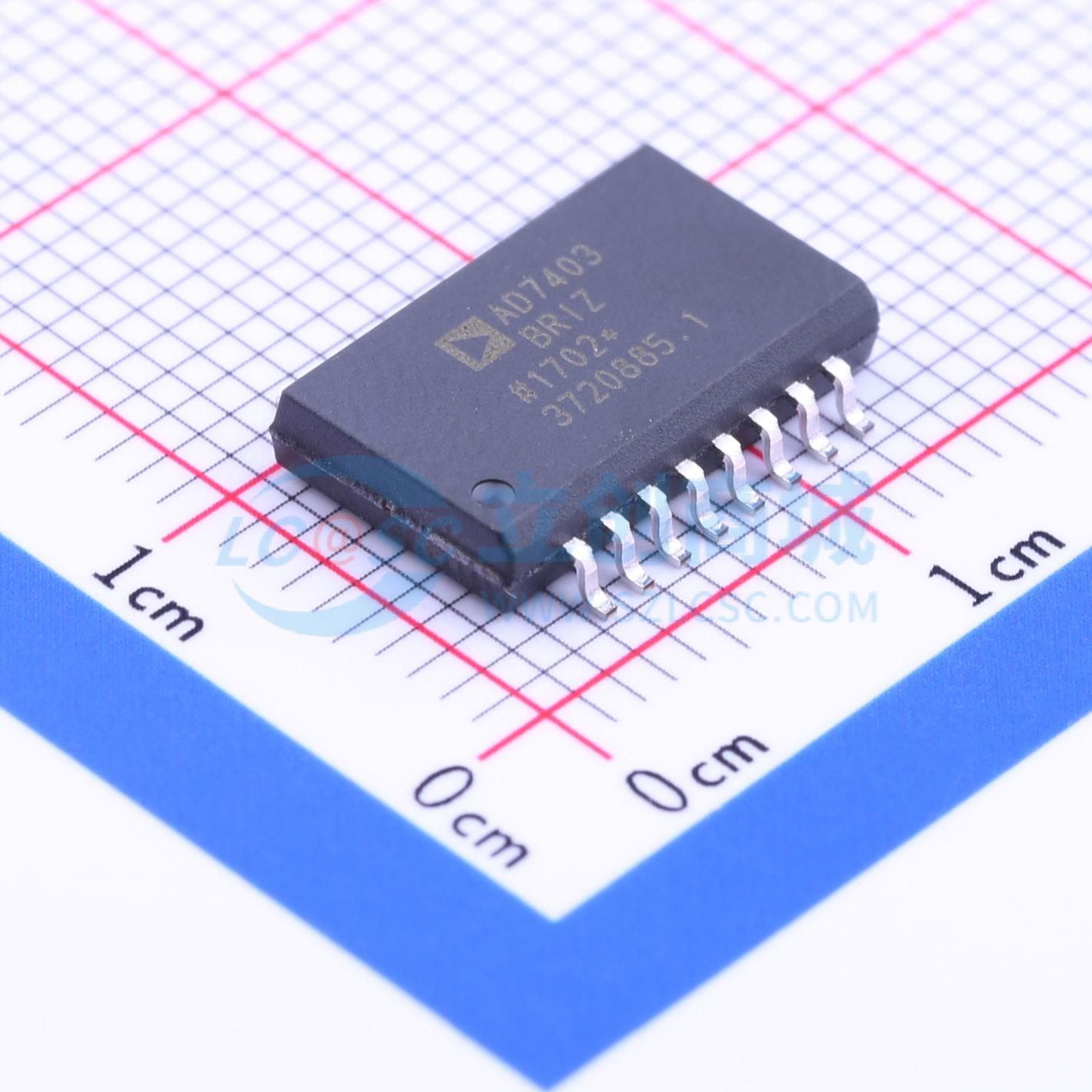

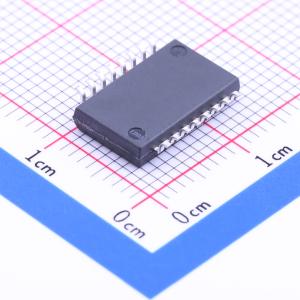

AD74031是一款高性能二阶Σ-Δ调制器，片上的数字隔离采用iCoupler技术，能将模拟输入信号转换为高速单个位数据流。该器件采用5V (VDD1) 电源供电，可输入±250mV的差分信号(满量程±320mV)。该差分输入信号非常适合用于在要求电流隔离的高电压应用中监控分流电压。 模拟输入由高性能模拟调制器连续采样，并转换为数据率最高为20MHz且密度为1的数字输出流。通过适当的数字滤波器可重构原始信息，以在78.1kSPS时实现88dB的信噪比(SNR)。串行输入/输出可采用5V或3V电源供电 (VDD2)。 串行接口采用数字式隔离。通过将高速互补金属氧化物半导体(CMOS)技术和单片变压器技术结合在一起，较之传统光耦合器等其它元件来说，片内隔离能提供更加优异的工作特性。AD7403采用16引脚宽体SOIC封装，工作温度范围为 -40°C至 +125°C。AD7403 - 8采用8引脚宽体SOIC封装，工作温度范围为 -40°C至 +105°C。
商品特性
- 外部时钟输入速率：5 MHz至20 MHz
- 16位无失码
- 信噪比(SNR)：88 dB(典型值)
- 有效位数(ENOB)：14.2位(典型值)
- 失调温漂AD7403：1.6 μV/°C(典型值)；AD7403 - 8：2 μV/°C(典型值)
- 片上数字隔离器
- 片内基准电压源
- 满量程模拟输入范围：±320 mV
- 工作范围AD7403： -40°C至 +125°C；AD7403 - 8： -40°C至 +105°C
- 高共模瞬变抗扰度：>25 kV/μs
- 宽体SOIC封装，增加爬电距离
- 压摆率受限输出以实现低电磁辐射(EMI)
- 安全和法规认证UL认证1分钟5000 V rms ，符合UL 1577；CSA元件验收通知5A；符合VDE认证DIN V VDE V 0884 - 10 (VDE V 0884 - 10):2006 - 12，VIORM = 1250 VPEAK
应用领域
- 分路电流监控
- 交流电机控制
- 功率和太阳能逆变器
- 风轮机逆变器
- 数据采集系统
- 模数及光隔离器的替代方案
