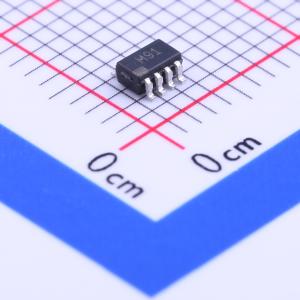

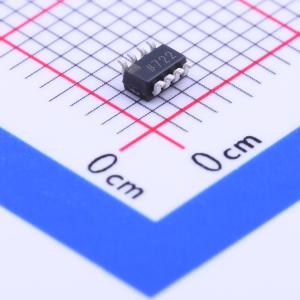

温馨提醒：图片仅供参考，商品以实物为准
ADCMP343YRJZ-REEL7
可编程迟滞、内置基准电压源的双路0.275%比较器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADCMP343YRJZ-REEL7
- 商品编号
- C209477
- 商品封装
- SOT-23-8
- 包装方式
- 编带
- 商品毛重
- 0.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 双路 | |
| 输入失调电压(Vos) | - | |
| 输入偏置电流(Ib) | 10pA | |
| 传播延迟(tpd) | 10us | |
| 滞后电压(Vhys) | - |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | - | |
| 输出类型 | - | |
| 输出模式 | - | |
| 静态电流(Iq) | 6.5uA | |
| 工作温度 | -40℃~+125℃ |
商品概述
ADCMP341/ADCMP343由两个低功耗、高精度比较器组成，内置400 mV基准电压源，采用8引脚SOT - 23封装。这些器件的工作电源电压范围为1.7 V至5.5 V，仅消耗6.5 μA（典型值）电流，非常适合用于低电压系统监控和便携式应用。 迟滞特性通过三个电阻以串连配置确定，上、下抽头点分别连接到每个比较器的±INA_U和±INA_L引脚。比较器输出的状态决定了哪个引脚在内部连接到比较器的输入。因此，比较器输出状态的改变会导致其中一个输入接入比较器，而另一个输入断开。这为用户提供了一种完全灵活且精确的设置迟滞的方法。每个比较器的一个输入在内部连接到基准电压源。另一个输入可通过内部多路复用器从外部通过引脚±INA_U或±INA_L获取。输出状态决定了在任何时刻连接的是哪个引脚。 比较器输出为漏极开路，输出级灌电流能力在整个温度范围内保证大于5 mA。ADCMP341具有同相输入，而ADCMP343具有反相输入。这些器件适用于便携式、商业、工业和汽车应用。
商品特性
- 400 mV ±0.275%阈值
- 通过电阻串实现用户可编程迟滞
- 电源电压范围：1.7 V至5.5 V
- 低静态电流：典型值6.5 μA
- 输入范围包含地电位
- 低输入偏置电流：最大± nA
- 漏极开路输出
- 支持线与连接
- 输入极性：ADCMP341同相，ADCMP343反相
- 小型SOT - 23封装
应用领域
- 便携式应用
- 锂离子电池监控
- 手持式仪器
- LED/继电器驱动
- 光隔离器驱动
- 控制系统
