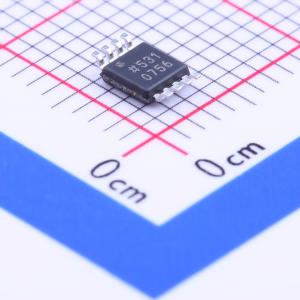

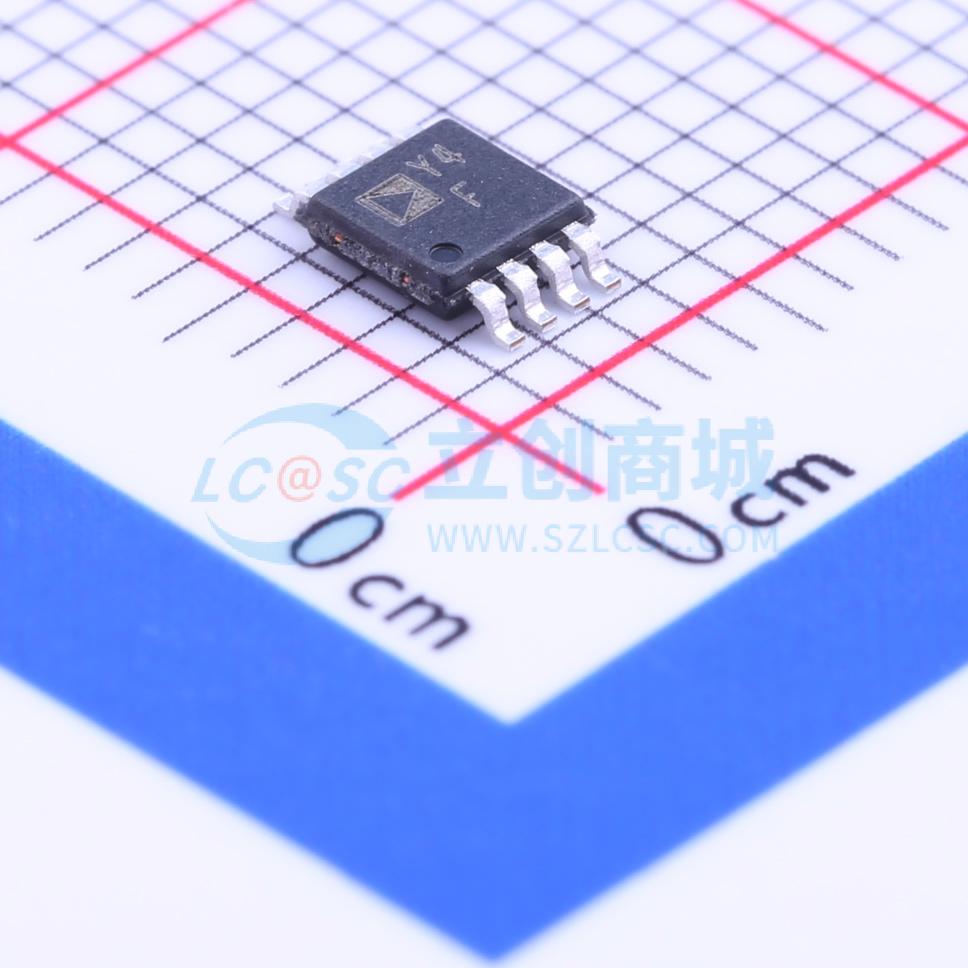

AD8469WBRMZ

快速、轨到轨、低功耗、2.5 V至5.5 V、单电源TTL/CMOS比较器

品牌名称: ADI(亚德诺)
商品型号: AD8469WBRMZ
商品编号: C209511
商品封装: MSOP-8
包装方式: 管装
商品毛重: 0.105克(g)

商品参数

商品概述

AD8469是一款快速比较器，采用专有XFCB2工艺制造。输入范围从V_EE - 0.2 V至V_cc + 0.2 V、低噪声、TTL/CMOS兼容输出驱动器、可调迟滞控制以及关断输入。在电源电流典型值为500 μA时，该器件提供40 ns传播延迟、10 mV过驱性能，可驱动15 pF负载。这款器件提供灵活的电源方案：可采用+2.5 V单正电源供电，输入信号范围为-0.2 V至+2.7 V；也可采用最高+5.5 V正电源供电，输入信号范围为-0.2 V至+5.7 V。 TTL-/CMOS-兼容输出级旨在以全部额定定时特性驱动最高15 pF电容；当增加额外电容时，输出级性能以线性方式适度降低。比较器输入级提供鲁棒的较大输入过驱保护；当输入超过有效输入信号范围时，输出不会反相。 AD8469采用8引脚MSOP封装，提供关断引脚和迟滞控制特性。额定温度范围为-40 ℃至+125 ℃。

商品特性

通过汽车应用认证
额定轨到轨电压 Vcc：2.5 V至5.5 V
输入共模电压：V_EE - 0.2 V至V_cc + 0.2 V
低突波TTL-/CMOS-兼容输出级
传播延迟：40 ns
低功耗：1.4 mW(2.5 V)
关断引脚
可编程迟滞
电源抑制：> -50 dB
-40℃至+125℃工作电压

应用领域

高速仪器仪表
时钟与数据信号恢复
逻辑电平转换
高速线路接收机
阈值检测
峰值和零交越检波器
高速触发器电路
脉冲宽度调制器
电流/电压控制振荡器

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(1000个/管，最小起订量 1000 个)

个

起订量：1000 个1000个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	比较器
	比较器数	单路
	输入失调电压(Vos)	3mV
	输入偏置电流(Ib)	400nA
	传播延迟(tpd)	40ns
	滞后电压(Vhys)	100uV

	属性	参数值
	共模抑制比(CMRR)	-
	输出类型	-
	输出模式	CMOS；TTL
	轨到轨	轨到轨输入,轨到轨输出
	静态电流(Iq)	550uA
	工作温度	-40℃~+125℃
