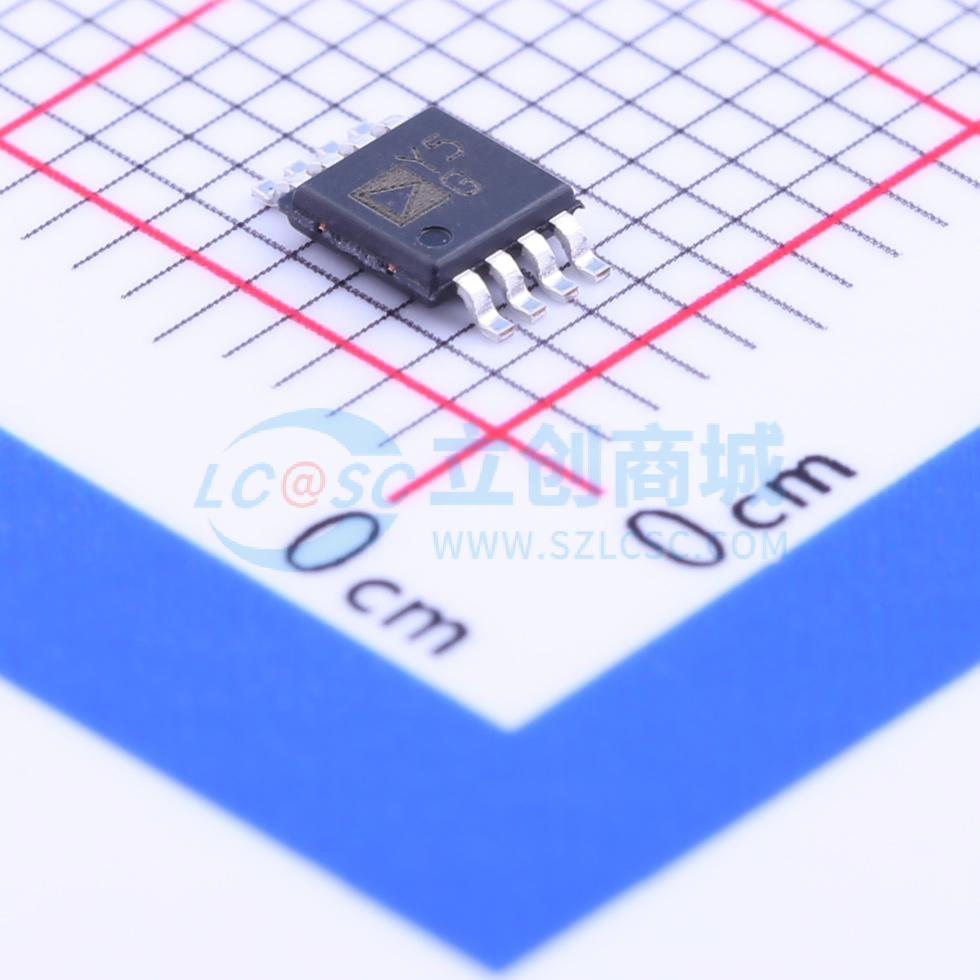

AD8418AWBRMZ

AD8418A是一款高压、高分辨率电流检测放大器。设定初始增益为 20 V/V，在整个温度范围内的最大增益误差为±0.2%。缓冲输出电压可以直接与任何典型转换器连接。AD8418A在输入共模电压处于 -2V 至 +70V 范围时，具有出色的输入共模抑制性能；它能够在分流电阻上进行双向电流的测量，适合各种汽车和工业应用，包括电机控制、电源管理和电磁阀控制等。 在 -40°C 至 +125°C 的整个温度范围内，AD8418A 都能提供极佳的性能。它采用零漂移内核，在整个工作温度范围和共模电压范围内，失调漂移典型值为 0.1 μV/°C。AD8418A 通过汽车应用认证。该器件集成 EMI 滤波器和专利电路，在脉冲宽度调制 (PWM) 类输入共模电压下具有高输出精度。输入失调电压的典型值为 ±200 μV。AD8418A 提供 8 引脚 MSOP 和 SOIC 两种封装。

• 失调漂移：0.1 μV/°C (典型值)
• 失调电压：±400 μV (最大值，全温度范围)
• 电源工作范围：2.7 V 至 5.5 V
• 集成电磁干扰 (EMI) 滤波器
• 高输入共模电压范围 -2 V 至 +70 V (连续)，耐压范围：-4 V 至 +85 V
• 共模抑制比 (CMRR)：86 dB，直流至 10 kHz
• 初始增益 μ = 20 V/V
• 宽工作温度范围：-40°C 至 +125°C
• 双向操作
• 提供 8 引脚 SOIC 和 8 引脚 MSOP 封装
• 通过汽车应用认证

• 高边电流检测
• 电机控制
• 电磁阀控制
• 电源管理
• 低边电流检测
• 诊断保护
