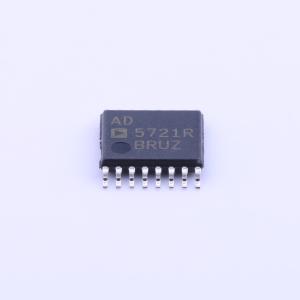

AD5721RBRUZ

AD5761R/AD5721R分别是单通道、16/12位串行输入、电压输出数模转换器(DAC)，采用单电源(4.75 V至30 V)或双电源(-16.5 V至0 V Vss和4.75 V至16.5 V VDD)供电，集成输出放大器、基准电压源缓冲器和基准电压源，是使用极为方便的通用解决方案。 这些器件可保证单调性，选定范围内的积分非线性(INL)为±2 LSB(最大值)，噪声为35 nV/√Hz，建立时间为7.5 μs。 AD5761R/AD5721R采用串行接口，能够以最高50 MHz的时钟速率工作，并且与DSP和微控制器接口标准兼容。利用双缓冲，DAC输出可实现异步更新。输入编码为用户可选的二进制补码或偏移二进制。异步复位功能可将所有寄存器复位至默认状态。用户可通过控制寄存器中的RA[2:0]位选择输出范围。 这些器件采用3 mm×3 mm LFCSP封装和16引脚TSSOP封装，保证具有-40°C至+125°C的工业温度范围。

• 8个软件可编程输出范围：0 V至5 V、0 V至10 V、0 V至16 V、0 V至20 V、±3 V、±5 V、±10 V和−2.5 V至+7.5 V；超量程：5%
• 低漂移2.5 V基准电压源：±2 ppm/°C(典型值)
• 总不可调整误差(TUE)：0.7% FSR(最大值)
• 16位精度：±2 LSB(最大值)
• 保证单调性：±1 LSB(最大值)
• 单通道、16/12位DAC
• 建立时间：7.5 μs(典型值)
• 集成基准电压缓冲器
• 低噪声：35 nV/√Hz
• 低毛刺：1 nV - sec(0 V至5 V范围)
• 数字电源电压范围：1.7 V至5.5 V
• 通过LDAC异步更新
• 异步RESET至零电平/中间电平
• DSP/微控制器兼容串行接口
• 鲁棒的4 kV HBM ESD保护
• 16引脚、3 mm×3 mm LFCSP封装
• 16引脚TSSOP封装
• 工作温度范围：-40°C至+125°C

• 工业自动化
• 仪器仪表
• 数据采集
• 开环/闭环伺服控制
• 过程控制
• 可编程逻辑控制器
