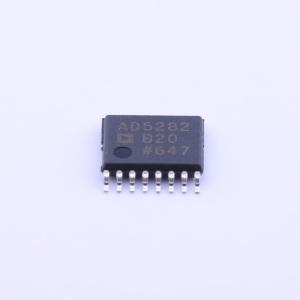

AD5282BRUZ20-REEL7

AD5280/AD5282 分别为单通道和双通道、256 抽头的数控可变电阻器（VR）。这些器件的电子调节功能与电位器、微调电位器或可变电阻器相同。每个可变电阻器可在 A 端与抽头之间或 B 端与抽头之间提供完全可编程的电阻值。20 kΩ、50 kΩ 或 200 kΩ 的固定 A - B 端电阻具有 1% 的通道间匹配容差。这两款器件的标称温度系数均为 30 ppm/℃。另一关键特性是，这些器件可在高达 +15 V 或 ±5 V 的电压下工作。 系统上电时，抽头位置编程默认设置为中间刻度。通电后，可变电阻器的抽头位置通过兼容 I²C 的两线串行数据接口进行编程。AD5280/AD5282 具备可编程休眠模式。这允许在上电时进行任意级别的预设，是一种替代昂贵 EEPROM 解决方案的选择。这两款器件均具有额外的可编程逻辑输出，使用户能够驱动其系统中的数字负载、逻辑门、LED 驱动器和模拟开关。 AD5280/AD5282 采用薄型表面贴装的 14 引脚 TSSOP 和 16 引脚 TSSOP 封装。所有器件均保证能在 -40℃ 至 +85℃ 的扩展工业温度范围内工作。

• AD5280：单通道
• AD5282：双通道
• 256 抽头
• +10 V 至 +15 V 单电源；±5.5 V 双电源工作
• 固定端电阻：20 kΩ、50 kΩ、200 kΩ
• 低温系数：30 ppm/℃
• 上电中间刻度预设
• 可编程复位
• 工作温度：-40℃ 至 +85℃
• 兼容 I²C 接口

• 多媒体、视频和音频
• 通信
• 替代机械电位器
• 仪器仪表：增益、失调调节
• 可编程电压源
• 可编程电流源
• 线路阻抗匹配
