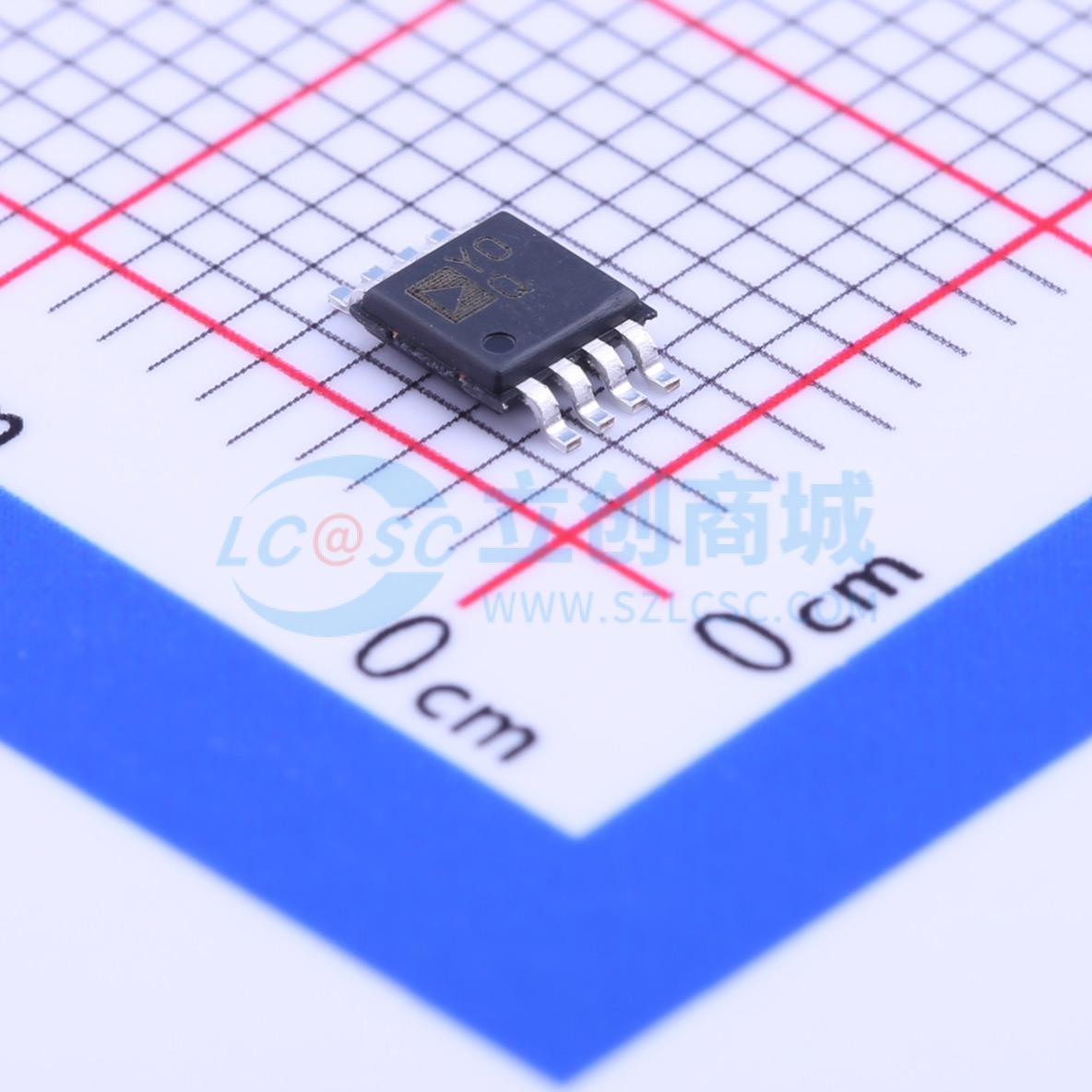

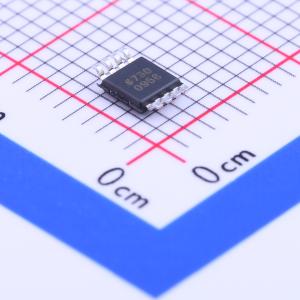

AD8223ARMZ

AD8223是一款集成的单电源仪表放大器，可在单电源（3V至24V）下提供轨到轨输出摆幅。AD8223符合8引脚行业标准引脚配置。

AD8223使用简单：一个电阻设置增益。在没有外部电阻的情况下，AD8223被配置为G=5。通过外部电阻，AD8223可以编程实现高达1000的增益。

AD8223具有宽输入共模范围，能够放大共模电压低于地电平150mV的信号。尽管AD8223的设计优化为单电源供电，但在双电压供电±2V至±12V时，AD8223仍能提供出色的性能。

低功耗（3V下为1.5mW）、宽电源电压范围和轨到轨输出摆幅使AD8223非常适合电池供电的应用。轨到轨输出级在低电源电压下工作时最大化了动态范围。AD8223取代了分立式仪表放大器设计，并在最小空间内提供了更优的线性度、温度稳定性和可靠性。

• 用1个电阻设置增益，增益=5至1000
• 输入电压范围可达负电源以下150 mV
• 最大输入偏置电流25 nA
• 1 kHz时的RTI噪声为30 nV/√Hz
• 电源 双电源：±2 V至±12 V
• 单电源：3 V至24 V
• 最大电源电流500 μA

• 低功耗医疗仪表
• 传感器接口
• 热电偶放大器
• 工业过程控制
• 差分放大器
• 低功耗数据采集
