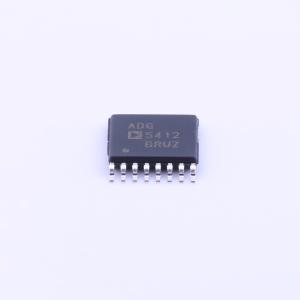

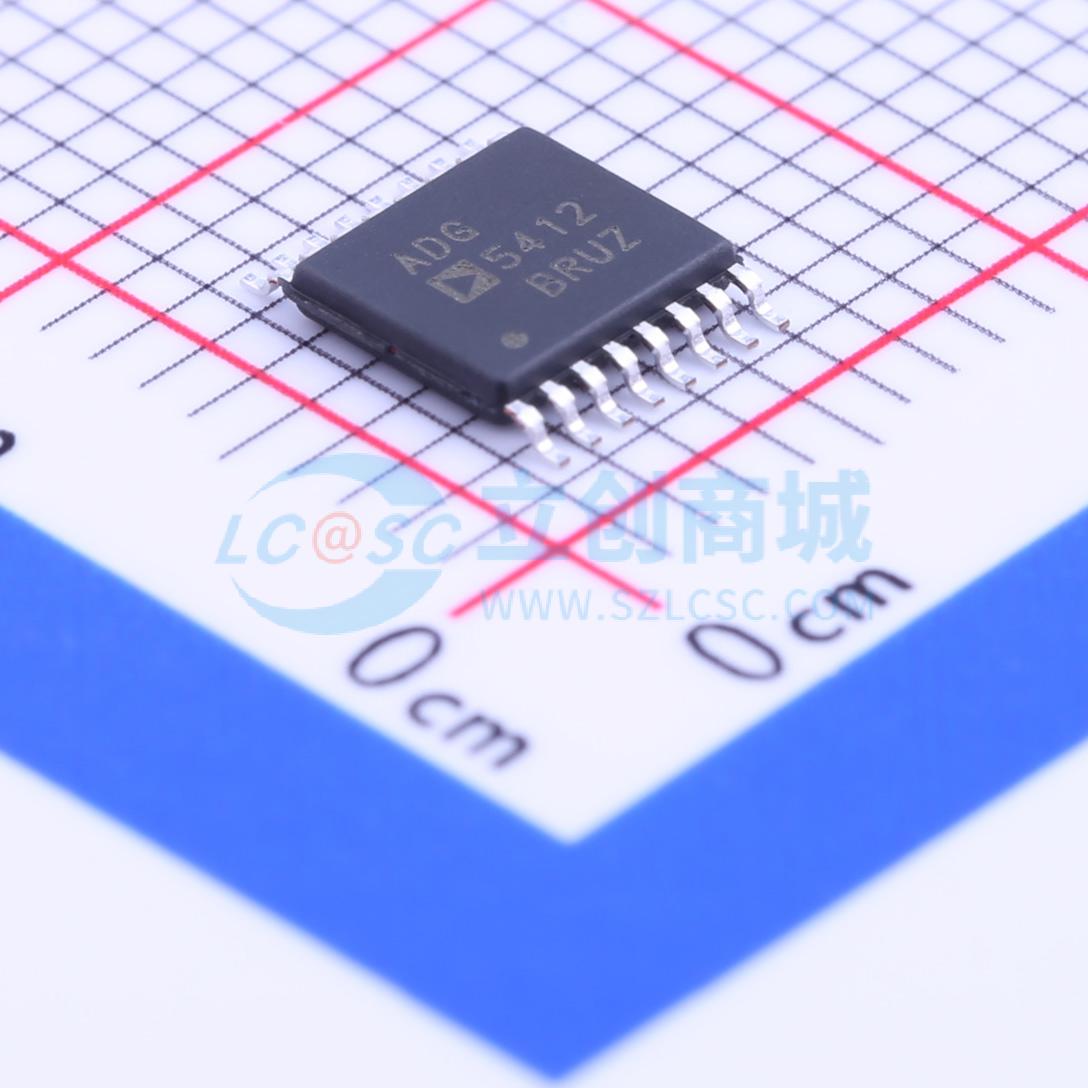

温馨提醒：图片仅供参考，商品以实物为准

ADG5412BRUZ-REEL7

四通道SPST开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 内置四个独立的单刀单掷(SPST)开关。沟槽隔离可防止门锁现象。低导通电阻，双电源供电和单电源供电。
品牌名称: ADI(亚德诺)
商品型号: ADG5412BRUZ-REEL7
商品编号: C209546
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.19克(g)

商品参数

商品概述

ADG5412/ADG5413内置四个独立的单刀单掷(SPST)开关。ADG5412开关的接通条件是相关控制输入为逻辑1。ADG5413有两个开关的数字控制逻辑与ADG5412相似，其它两个开关的控制逻辑则相反。当接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。在断开条件下，等于电源电压的信号电平被阻止。

ADG5412和ADG5413没有VL脚。在整个工作电压范围内，数字输入与3 V逻辑输入兼容。

导通电阻曲线在整个模拟输入范围都非常平坦，可确保开关音频信号时拥有良好的线性度和低失真性能。同时高开关速度使这些器件适合视频信号切换应用。ADG5413为先开后合式开关，适合多路复用器应用。

商品特性

无闩锁现象
人体模型(HBM) ESD额定值：8 kV
低导通电阻：小于10 Ω
双电源供电：±9 V至±22 V
单电源供电：9 V至40 V
最大额定电源电压：48 V
额定电压范围：±15 V、±20 V、+12 V、+36 V
模拟信号范围：VSS至VDD

应用领域

继电器替代方案
自动测试设备
数据采集
仪器仪表
音频和视频开关
通信系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	单刀单掷(SPST)
	通道数	4
	工作电压	9V~40V；-22V~-9V；9V~22V
	导通时间(ton)	170ns

	属性	参数值
	导通电阻(Ron)	9.8Ω
	关闭时间(toff)	120ns
	工作温度	-40℃~+125℃
	导通电容(Con)	60pF
	带宽	167MHz
