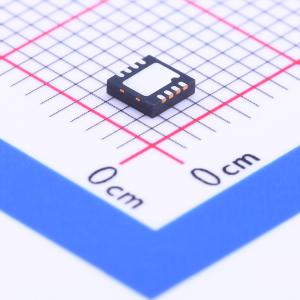

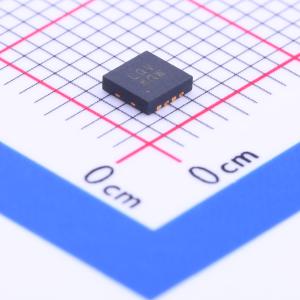

ADM7155ACPZ-04-R7

ADM7155是一款可调线性稳压器，工作电压范围为2.3 V至5.5 V，可提供高达600 mA的负载电流。根据型号不同，输出电压范围为1.2 V至3.4 V。采用先进的专有架构，它具有高电源抑制比和超低噪声特性，仅需一个10 μF的陶瓷输出电容，就能实现出色的线性和负载瞬态响应。 ADM7155稳压器在固定输出电压选项下，从100 Hz至100 kHz的典型输出噪声为0.9 μV rms，从10 kHz至1 MHz的噪声谱密度为1.5 nV/√Hz。 ADM7155提供8引脚、3 mm×3 mm LFCSP和8引脚SOIC封装，不仅解决方案非常紧凑，而且在小尺寸、薄型封装下，可为需要高达600 mA负载电流的应用提供出色的热性能。

• 输入电压范围：2.3 V至5.5 V
• 输出电压范围：1.2 V至3.4 V
• 最大负载电流：600 mA
• 低噪声：从100 Hz至100 kHz的总积分噪声为0.9 μV rms；从10 Hz至100 kHz的总积分噪声为1.6 μV rms
• 噪声谱密度：从10 kHz至1 MHz为1.5 nV/√Hz
• 电源抑制比（PSRR）：从200 Hz至200 kHz时 > 90 dB；在1 MHz时为57 dB
• 压差：当VOUT = 3.3 V、IOUT = 600 mA时，典型值为120 mV
• 初始精度：±0.5%
• 线性、负载和温度范围内的精度：-2.0%（最小值），+1.5%（最大值）
• 静态电流：无负载时IGND = 4 mA
• 低关断电流：0.2 μA
• 使用10 μF陶瓷输出电容可保持稳定
• 8引脚LFCSP和8引脚SOIC封装
• 精密使能
• 由ADIsimPower工具提供支持

• 为对噪声敏感的应用提供稳压：锁相环（PLL）、压控振荡器（VCO）以及集成VCO的PLL
• 通信和基础设施
• 回传和微波链路
