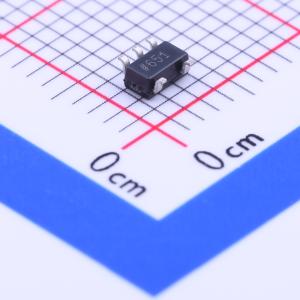

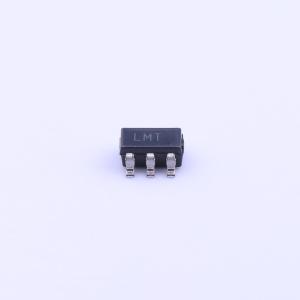

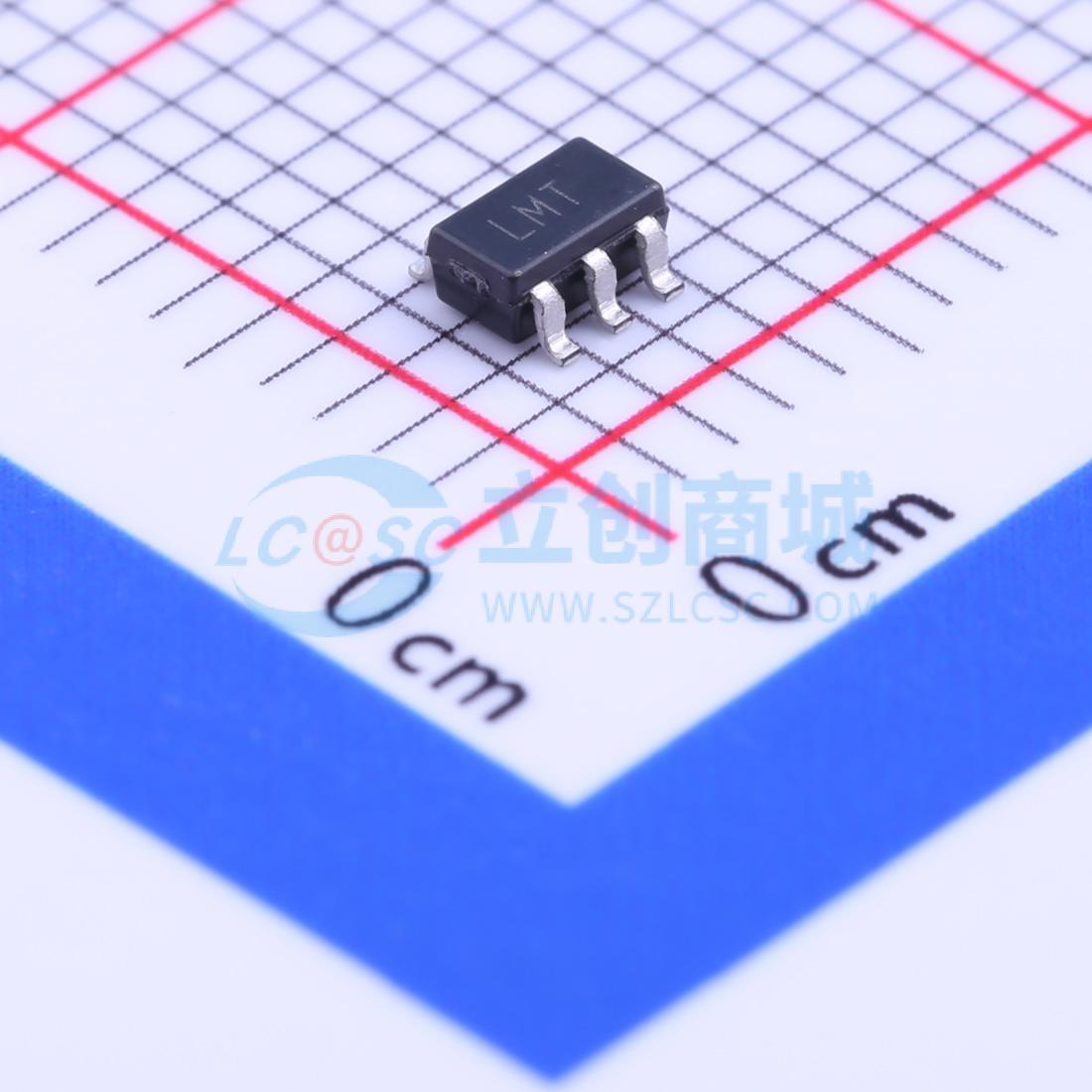

温馨提醒：图片仅供参考，商品以实物为准

ADM8316WBX30ARJZR7

内置看门狗和手动复位的电源监控电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 内置看门狗、手动复位功能和低电平有效推挽复位输出的监控电路
品牌名称: ADI(亚德诺)
商品型号: ADM8316WBX30ARJZR7
商品编号: C209544
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.046克(g)

商品参数

商品概述

ADM8316/ADM8318/ADM8319/ADM8320/ADM8321/ADM8322均为电源监控电路，用来监控微处理器系统的电源电压和代码执行完整性。片内看门狗定时器不仅能提供上电复位信号，若微处理器未能在预设超时周期内发出选通脉冲，还能复位微处理器。复位信号也可以由外部按钮开关，通过手动复位输入引脚置位。

每款器件均提供26种复位阈值选项，在2.5 V至5 V范围内，以100 mV递增。另外还有四个复位超时选项：1 ms、20 ms、140 ms和1120 ms(最小值)，以及四个看门狗超时选项：6.3 ms、102 ms、1.6 s和25.6 s(典型值)。

ADM8316/ADM8318/ADM8319/ADM8320/ADM8321/ADM8322采用5引脚SOT - 23封装，功耗典型值仅为10 μA，适用于低功耗、便携式应用。

商品特性

26个复位阈值选项2.5 V至5 V，100 mV增量
4个复位超时选项1 ms、20 ms、140 ms和1120 ms(最小值)
4个看门狗超时选项6.3 ms、102 ms、1.6 s和25.6 s(典型值)
手动复位输入
多个复位输出选项
低功耗
宽额定温度范围：-40°C至+125°C
通过汽车应用认证
5引脚SOT - 23封装

应用领域

汽车信息娱乐
微处理器系统
计算机
控制器
智能仪器
便携式设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电源监控器
	输出类型	推挽
	工作电压	900mV~5.5V
	复位有效电平	低电平有效
	阈值电压	3V

	属性	参数值
	受监控电压数	1
	手动复位	有
	看门狗定时器	有
	复位超时	20ms
	工作温度	-40℃~+125℃@(Ta)
