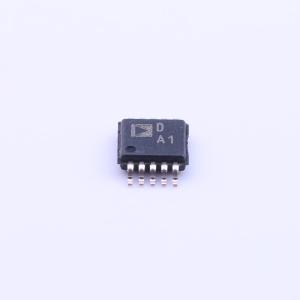

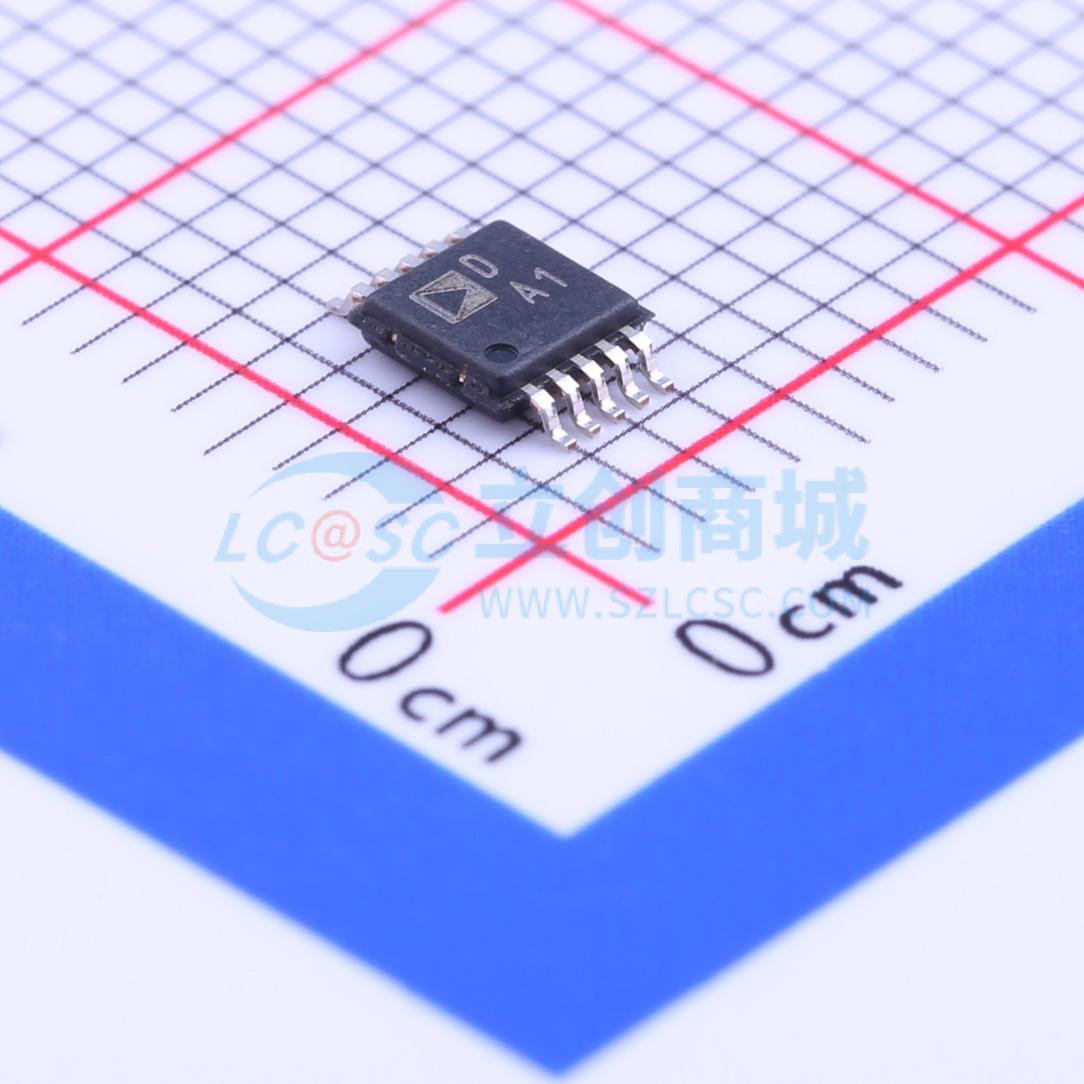

AD5627BRMZ

nanoDAC系列的AD5627R/AD5647R/AD5667R、AD5627/AD5667是低功耗、双路、12位/14位/16位带缓冲电压输出的数模转换器（DAC），有/无片上基准源。所有器件均采用2.7 V至5.5 V单电源供电，设计上保证单调，且具有I²C兼容串行接口。 AD5627R/AD5647R/AD5667R具有片上基准源。AD5627RBCPZ、AD5647RBCPZ和AD5667RBCPZ具有1.25 V、5 ppm/℃的基准源，满量程输出范围为2.5 V；AD5627RBRMZ和AD5667RBRMZ具有2.5 V、5 ppm/℃的基准源，满量程输出范围为5 V。片上基准源在上电时关闭，允许使用外部基准源。可通过软件写入来启用内部基准源。AD5667和AD5627需要外部基准电压来设置DAC的输出范围。 AD5627R/AD5647R/AD5667R、AD5627/AD5667内置上电复位电路，确保DAC输出上电至0 V，并保持该状态直到进行有效写入。 该器件具有每通道掉电功能，可将器件在5 V时的电流消耗降至480 nA，并在掉电模式下提供软件可选输出负载。该器件在正常工作时的低功耗特性使其非常适合便携式电池供电设备。片上精密输出放大器可实现轨到轨输出摆幅。 AD5627R/AD5647R/AD5667R、AD5627/AD5667采用两线I²C兼容串行接口，可在标准（100kHz）、快速（400kHz）和高速（3.4 MHz）模式下工作。

• 低功耗、引脚兼容的最小双路nanoDAC
• AD5627R/AD5647R/AD5667R 12位/14位/16位片上1.25 V/2.5 V、5 ppm/℃基准源
• AD5627/AD5667 12位/16位仅支持外部基准源
• 3 mm x 3 mm LFCSP和10引脚MSOP封装
• 2.7 V至5.5 V电源供电
• 设计上保证单调
• 上电复位至零刻度
• 每通道掉电功能
• 硬件LDAC和CLR功能
• I²C兼容串行接口支持标准（100kHz）、快速（400kHz）和高速（3.4 MHz）模式

• 过程控制
• 数据采集系统
• 便携式电池供电仪器
• 数字增益和失调调整
• 可编程电压和电流源
• 可编程衰减器
