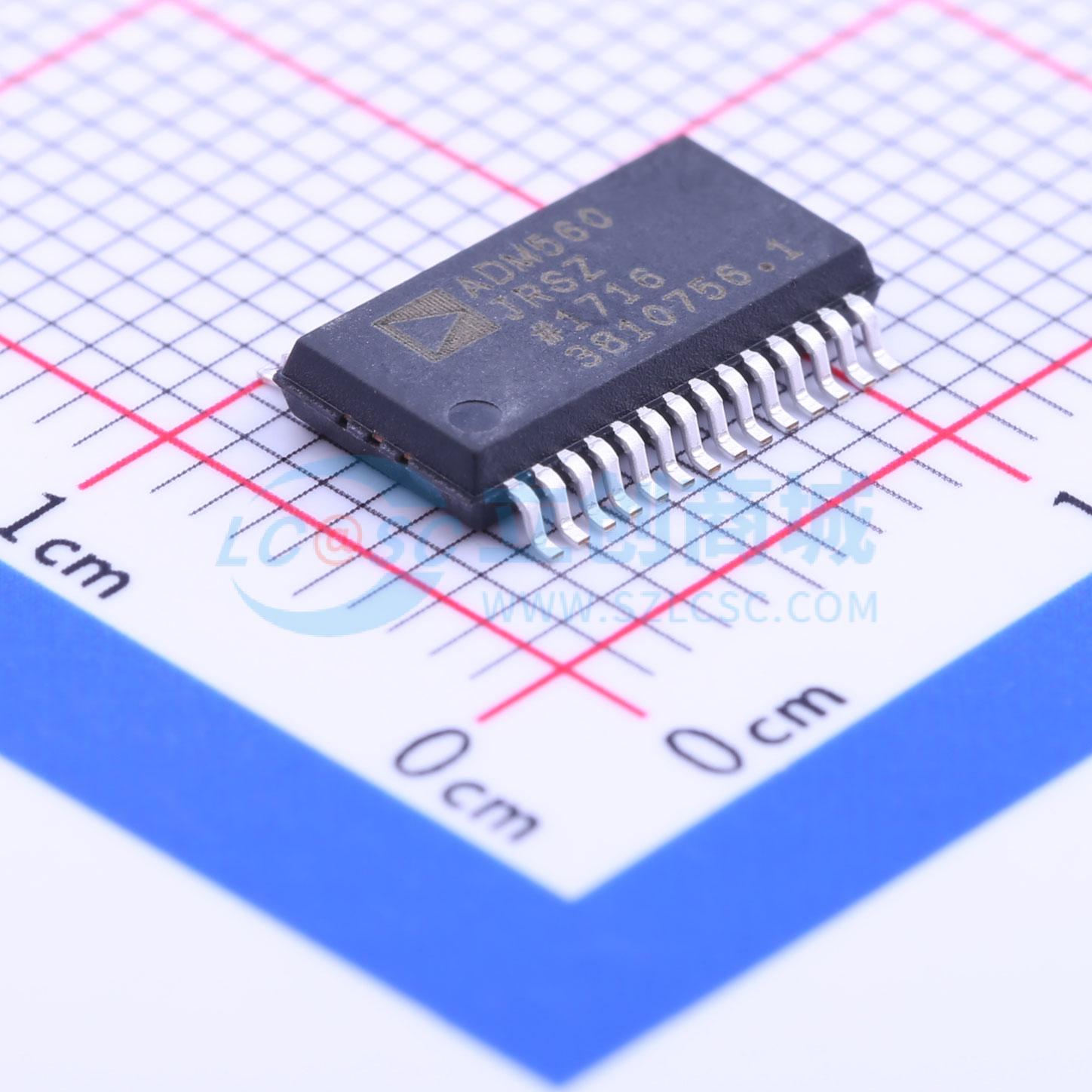

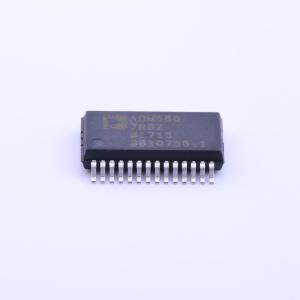

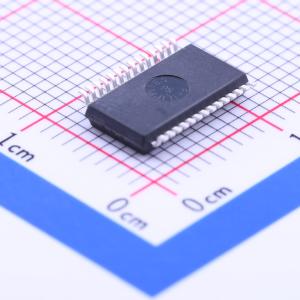

ADM560JRSZ

ADM560/ADM561是设计用于满足EIA-232标准的四驱动器/五接收器接口设备，工作于单+3.3V电源。这些设备具有板载直流-直流转换器，消除了对双±5V电源的需求。该直流-直流转换器包含一个电压倍增器和一个电压反相器，两者都能从输入的+3.3V电源内部生成±6.6V。

ADM560和ADM561仅消耗5mW，非常适合电池及其他对功耗敏感的应用。还提供了一个关断功能以将功耗降至0.66μW。

ADM560具有低电平有效的关断信号和高电平有效的接收器使能信号。在关断模式下，有两个接收器保持激活状态，从而允许监控外围设备。这一特性使得设备可以在外围设备开始通信之前处于关断状态。激活的接收器会向处理器发出警报，并随后将ADM560从关断模式中唤醒。

ADM561则具有高电平有效的关断信号和低电平有效的接收器使能。在这种设备中，所有接收器在关断状态下均被禁用。

ADM560/ADM561采用CMOS技术制造，以实现最低功耗。它们具有高水平的过压保护和闩锁免疫能力。接收器输入可以承受高达±25V的电压水平。发射器输入可以从3V或5V逻辑电平驱动。这使得它们能够在混合3V/5V电源系统中工作。

ADM560/ADM561封装形式为28引脚SOIC和28引脚SSOP。

• 笔记本电脑
• 外设
• 调制解调器
• 打印机
• 电池供电设备
