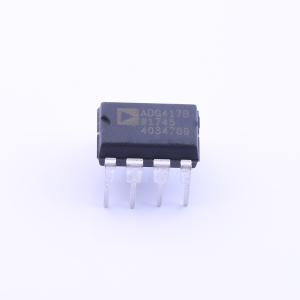

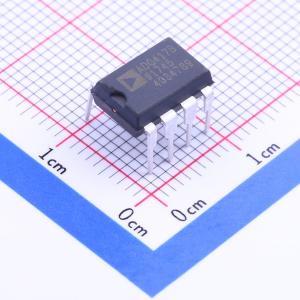

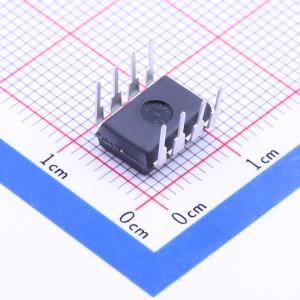

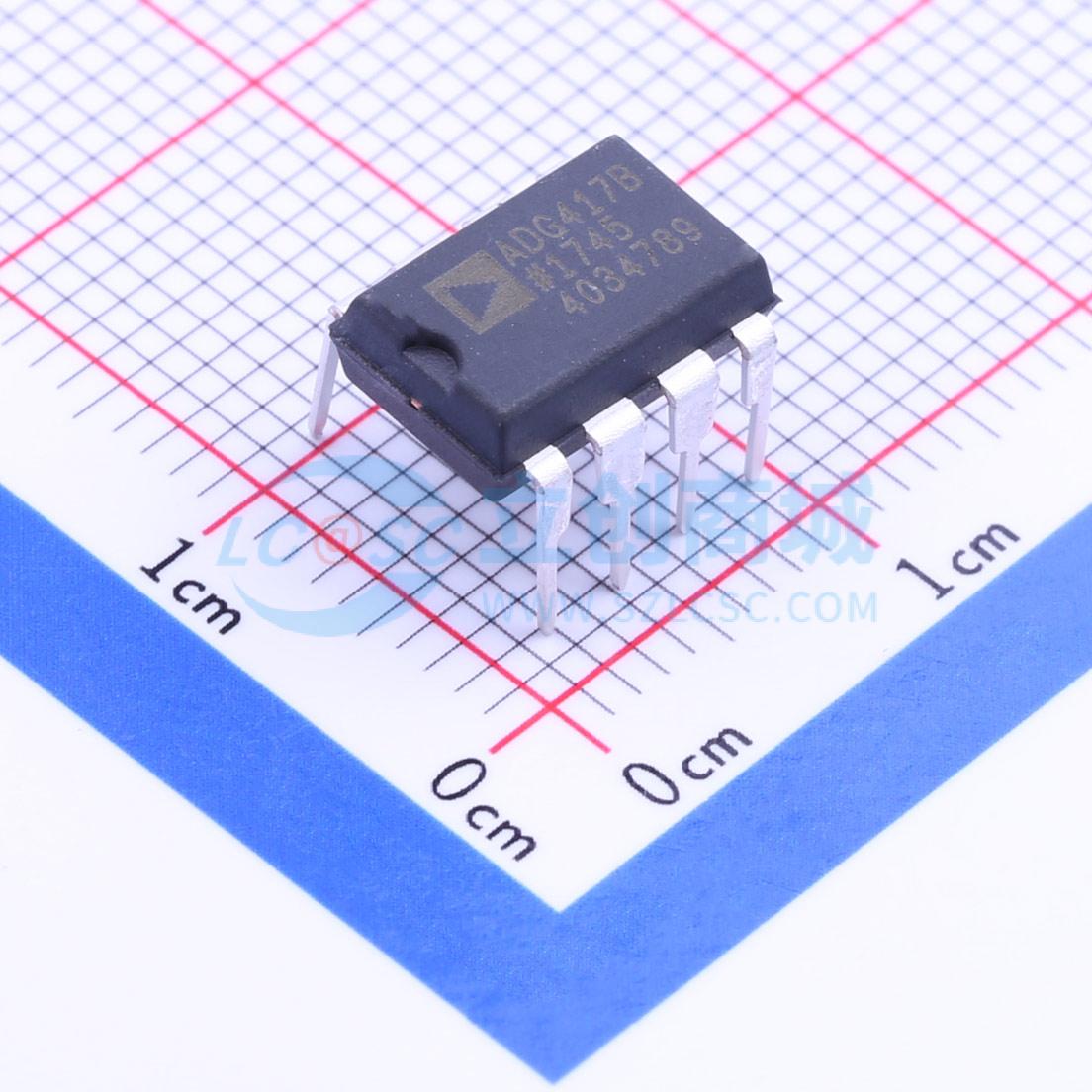

ADG417BNZ
LC2MOS、±15 V、精密单刀单掷开关，采用小型DIP封装
- 描述
- LC2MOS、±15V、精密单刀单掷开关，采用小型DIP封装
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADG417BNZ
- 商品编号
- C209531
- 商品封装
- PDIP-8
- 包装方式
- 管装
- 商品毛重
- 0.964克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 1:1 | |
| 通道数 | 1 | |
| 工作电压 | -15V~15V；10.8V~13.2V | |
| 导通时间(ton) | 160ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 25Ω | |
| 关闭时间(toff) | 100ns | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 55pF |
商品概述
ADG417是一款单片CMOS单刀单掷（SPST）开关。该开关采用增强型LC²MOS工艺设计，不仅功耗低，而且具备高开关速度、低导通电阻和低漏电流的特点。 ADG417的导通电阻曲线在整个模拟输入范围内非常平坦，可确保出色的线性度和低失真。该器件还具有高开关速度和高信号带宽。CMOS结构确保了超低功耗，使其非常适合便携式和电池供电的仪器。 ADG417开关在控制输入端施加逻辑低电平时导通，导通时双向导通性能相同，且输入信号范围可扩展至电源电压。在关断状态下，可阻断高达电源电压的信号电平。ADG417具有先断后通的开关动作，适用于多路复用器应用。该设计固有的低电荷注入特性，可使数字输入切换时的瞬态干扰降至最低。
商品特性
- 最大电源电压额定值44 V
- 模拟信号范围从Vss到VDD
- 低导通电阻（<35 Ω）
- 超低功耗（<35 μW）
- 快速开关时间 tON（最大160 ns）tOFF（最大100 ns）
- 先断后通开关动作
- 可直接替代DG417
应用领域
- 精密测试设备
- 精密仪器仪表
- 电池供电系统
- 采样保持系统
交货周期
订货25-27个工作日购买数量
(50个/管，最小起订量 1000 个)个
起订量：1000 个50个/管
总价金额：
￥ 0.00近期成交0单
