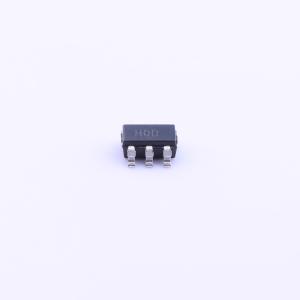

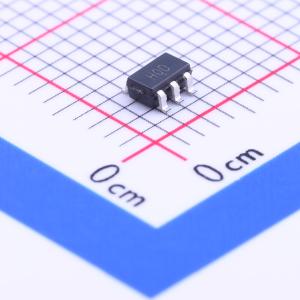

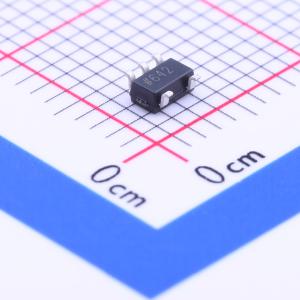

温馨提醒：图片仅供参考，商品以实物为准
AD8061ARTZ-R2
低成本、300MHz轨到轨放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AD8061/AD8062/AD8063均为轨到轨输出电压反馈型放大器，易于使用且成本低廉。这些放大器拥有一般电流反馈型放大器的带宽和压摆率，还具有宽输入共模电压范围和输出电压摆幅，因此易于使用，可采用低至2.7V的单电源供电。 尽管AD8061/AD8062/AD8063成本很低，但仍能提供出色的整体性能。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8061ARTZ-R2
- 商品编号
- C209526
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.046克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 8V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 320MHz | |
| 输入失调电压(Vos) | 1mV | |
| 输入失调电压温漂(Vos TC) | 6mV/℃ | |
| 压摆率(SR) | 650V/us | |
| 输入偏置电流(Ib) | 3.5uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 4.5uA | |
| 噪声密度(eN) | 8.5nV/√Hz@100kHz | |
| 共模抑制比(CMRR) | 80dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 6.8mA | |
| 输出电流 | 50mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 2.7V~8V |
商品概述
AD8061/AD8062/AD8063均为轨到轨输出电压反馈型放大器，易于使用且成本低廉。这些放大器拥有一般电流反馈型放大器的带宽和压摆率，还具有宽输入共模电压范围和输出电压摆幅，因此易于使用，可采用低至2.7V的单电源供电。 尽管AD8061/AD8062/AD8063成本很低，但仍能提供出色的整体性能。对于视频应用，驱动150Ω负载的差分增益和相位误差分别为0.01%和0.04°，0.1dB平坦度为30MHz。此外，这些放大器还具有300MHz的宽带宽，压摆率为650V/μs。AD8061/AD8062/AD8063的典型功耗为每个放大器6.8mA，负载电流最高达50mA。AD8063具有省电/禁用特性，能将电源电流降至400μA。这些特性均非常适合对尺寸和功耗有严格要求的便携式和电池供电应用。
商品特性
- 低成本单路(AD8061)、双路(AD8062)单路带禁用特性(AD8063)
- 轨到轨输出摆幅
- 低失调电压：6mV
- 高速 - 3dB带宽：300MHz (G = 1)
- 650V/μs压摆率
- 8.5nV/√Hz(5V)
- 35ns的至0.1%建立时间，采用1V步进
- 采用2.7V至8V电源供电
- 输入电压范围 = - 0.2V至 +3.2V (Vs = 5V)
- 出色的视频特性 (RL = 150Ω ，G = 2)
- 0.1dB增益平坦度：30MHz
- 差分增益误差：0.01%
- 差分相位误差：0.04°
- 过驱恢复时间：35ns
- 低功耗
- 电源电流：每个放大器6.8mA（典型值）
- AD8063禁用时为400μA
应用领域
- 成像
- 光电二极管前置放大器
- 专业视频与相机
- 手机
- DVD/CD
- 基站滤波器
- ADC驱动器
- 时钟缓冲器
