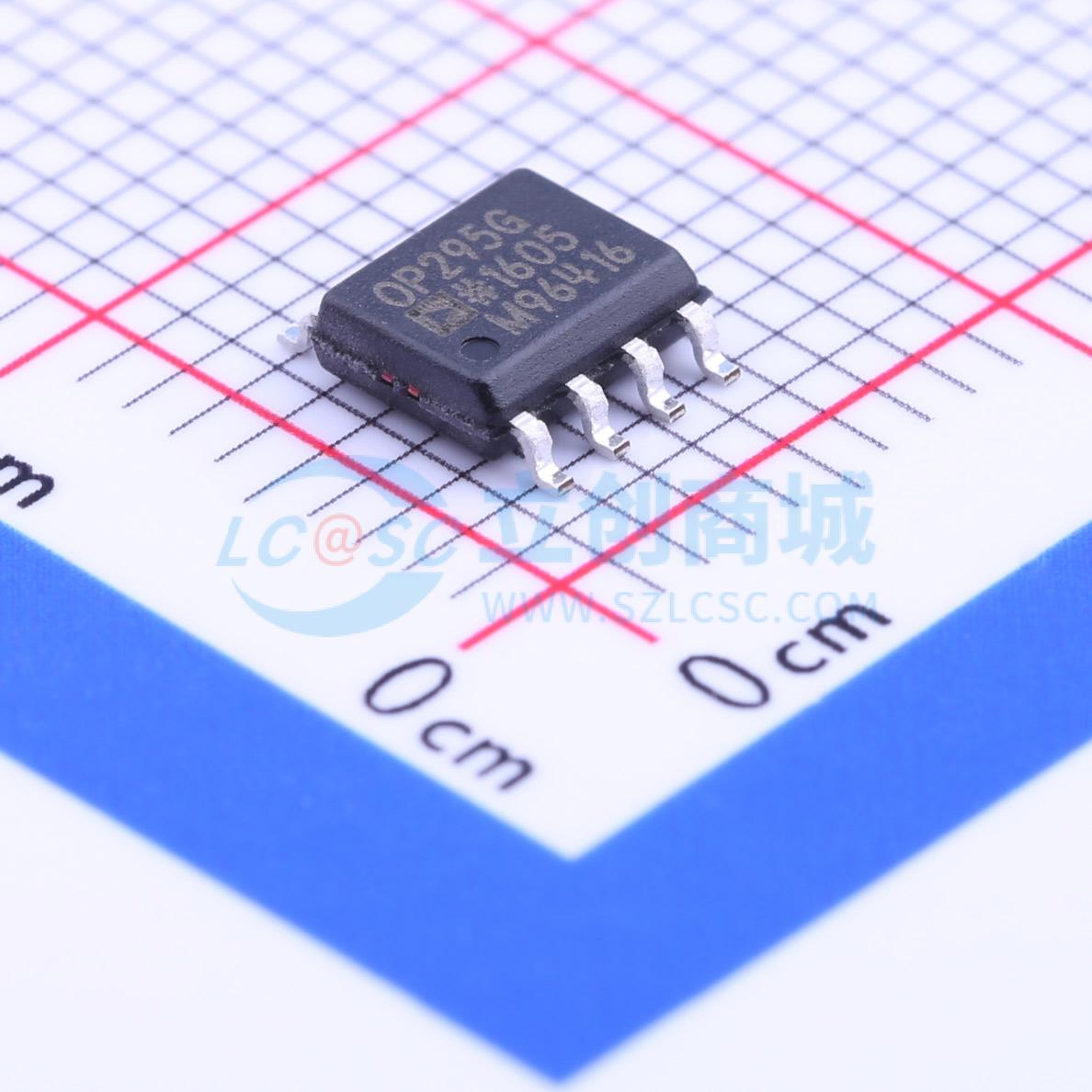

OP295GSZ实物图
  • OP295GSZ商品缩略图
  • OP295GSZ商品缩略图
  • OP295GSZ商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

OP295GSZ

双电源和四电源轨到轨运算放大器

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
轨到轨输出摆幅与直流精度相结合,是OP495四运放和OP295双运放CBCMOS运算放大器的关键特性。通过采用双极型前端,实现了比CMOS设计更低的噪声和更高的精度。输入和输出范围均包含负电源,为用户提供了零输入/零输出能力
品牌名称
ADI(亚德诺)
商品型号
OP295GSZ
商品编号
C209516
商品封装
SOIC-8​
包装方式
管装
商品毛重
0.15克(g)

商品参数

属性参数值
商品目录运算放大器
放大器数双路
最大电源宽度(Vdd-Vss)36V
轨到轨轨到轨输出
增益带宽积(GBP)75kHz
输入失调电压(Vos)30uV
输入失调电压温漂(Vos TC)1uV/℃
压摆率(SR)30V/ms
输入偏置电流(Ib)8nA
属性参数值
输入失调电流(Ios)1nA
噪声密度(eN)51nV/√Hz@1kHz
共模抑制比(CMRR)110dB
输入失调电流温漂(Ios TC)-
静态电流(Iq)150uA
输出电流18mA
工作温度-40℃~+125℃
单电源3V~36V
双电源(Vee~Vcc)-18V~-1.5V;1.5V~18V

商品概述

轨到轨输出摆幅与直流精度相结合,是OP495四路和OP295双路CBCMOS运算放大器的关键特性。通过采用双极型前端,实现了比CMOS设计更低的噪声和更高的精度。输入和输出范围均包含负电源,为用户提供零输入/零输出能力。对于使用锂电池等3.3V系统的用户,OP295/OP495可在3V电源下工作。 在5V电源下工作时,最大失调电压规定为300μV,开环增益最小为1000V/mV。这使得即使在单电源设计中,也能实现可用于构建高精度系统的性能。 轨到轨摆幅能力以及向负载提供15mA电流的能力,使OP295/OP495成为功率晶体管和H桥的理想驱动器。这使得设计能够实现更高的效率,并在不使用分立元件的情况下,比以往向负载传输更多的功率。 对于需要驱动感性负载的应用,如变压器,也可以提高效率。与CMOS轨到轨放大器相比,该设计的另一个优点是在驱动容性负载时具有稳定性。这对于驱动同轴电缆或大型FET晶体管很有用。OP295/OP495在负载超过300pF时仍能保持稳定。 OP295和OP495规定的工作温度范围为扩展工业温度范围(-40°C至+125°C)。OP295提供8引脚PDIP和8引脚SOIC_N表面贴装封装。OP495提供14引脚PDIP和16引脚SOIC_W表面贴装封装。

商品特性

  • 轨到轨输出摆幅
  • 单电源工作:3V至36V
  • 低失调电压:300μV
  • 增益带宽积:75kHz
  • 高开环增益:1000V/mV
  • 单位增益稳定
  • 每个放大器的低电源电流:最大150μA

应用领域

  • 电池供电的仪器仪表
  • 伺服放大器
  • 执行器驱动器
  • 传感器调理器
  • 电源控制
