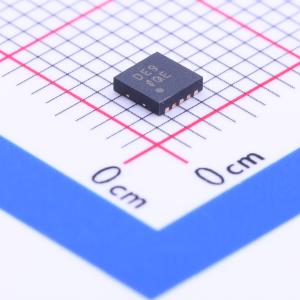

AD5274BCPZ-20-RL7

AD5272/AD5274分别是单通道1024/256位数字变阻器，集业界领先的可变电阻性能与非易失性存储器(NVM)于一体，采用紧凑型封装。 这些器件的端到端电阻容差误差小于 1%，并提供50次可编程(50-TP)存储器。 业界领先的保证低电阻容差误差特性可以简化开环应用，以及精密校准与容差匹配应用。 AD5272/AD5274的游标设置可通过I2C兼容型数字接口控制。将电阻值编程写入50-TP存储器之前，可进行无限次调整。这些器件不需要任何外部电压源来帮助熔断熔丝，并提供50次永久编程的机会。在50-TP激活期间，一个永久熔断熔丝指令会将游标位置固定(类似于将环氧树脂涂在机械式调整器上)。 AD5272/AD5274提供 3mm×3mm、10引脚LFCSP和10引脚MSOP两种封装。保证工作温度范围为 -40°C 至 +125°C 的扩展工业温度范围。

• 单通道、1024/256位分辨率
• 标称电阻：20 kΩ、50 kΩ、100 kΩ
• 标称电阻容差误差：±1% (最大值)
• 50次可编程(50-TP)游标存储器
• 可变电阻器模式下的温度系数：5 ppm/℃
• 2.7 V至5.5 V单电源供电
• 双电源供电：±2.5 V至±2.75 V (交流或双极性工作模式)
• I2C兼容接口
• 游标设置回读功能
• 上电后采用50-TP存储器数据刷新
• 超薄LFCSP、10引脚、3mm×3mm×0.8mm封装
• 紧凑型MSOP、10引脚、3mm×4.9mm×1.1mm封装

• 机械变阻器的替代产品
• 运算放大器：可变增益控制
• 仪器仪表：增益、失调电压调整
• 可编程电压至电流转换
• 可编程滤波器、延迟、时间常数
• 可编程电源
• 传感器校准
