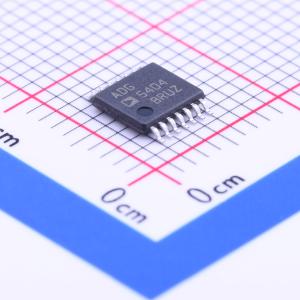

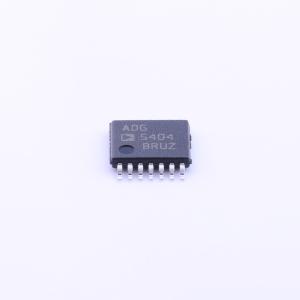

温馨提醒：图片仅供参考，商品以实物为准

ADG5404BRUZ-REEL7

高压防门锁型4通道多路复用器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 高压防门锁型4通道多路复用器，低导通电阻，双电源供电。
品牌名称: ADI(亚德诺)
商品型号: ADG5404BRUZ-REEL7
商品编号: C209519
商品封装: TSSOP-14
包装方式: 编带
商品毛重: 0.117克(g)

商品参数

商品概述

ADG5404是一款互补金属氧化物半导体(CMOS)模拟多路复用器，内置4个单端通道。导通电阻曲线在整个模拟输入范围都非常平坦，可确保开关音频信号时拥有出色的线性度和低失真性能。 ADG5404采用沟道工艺设计，可以防止闩锁。电介质沟道将P沟道与N沟道晶体管分开，保证即使在严重过压状况下，也不会发生闩锁现象。 ADG5404根据3位二进制地址线A0、A1和EN来确定地址，将四路输入之一切换至公共输出D。当EN引脚为逻辑0时，该器件被禁用。当接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。在断开条件下，等于电源电压的信号电平被阻止。所有开关均为先开后合式。

商品特性

防闩锁
8 kV HBM ESD额定值
低导通电阻：小于10 Ω
±9 V至 ±22 V双电源供电
9 V至40 V单电源供电
最大额定电源电压：48 V
额定电源电压范围：±15 V、±20 V、±22 V、+36 V
模拟信号范围：Vss至VDD
沟道隔离可防止闩锁。电介质沟道将P沟道与N沟道晶体管分开，保证即使在严重过压状况下，也不会发生闩锁现象
低导通电阻RON
双电源供电。对于双极性模拟信号应用，ADG5404可以采用高达 ±22 V的双电源供电
单电源供电。对于单极性模拟信号应用，ADG5404可以采用高达40 V的单轨电源供电
3 V逻辑兼容数字输入：VINH = 2.0 V，ΔVINL = 0.8 V
无需VL逻辑电源

应用领域

继电器替代方案
自动测试设备
数据采集
仪器仪表
音频和视频开关
通信系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交11单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	4:1
	通道数	1
	工作电压	9V~40V；-22V~-9V；9V~22V
	导通时间(ton)	160ns

	属性	参数值
	导通电阻(Ron)	9.8Ω
	关闭时间(toff)	204ns
	工作温度	-40℃~+125℃
	带宽	53MHz
