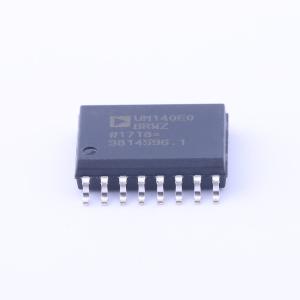

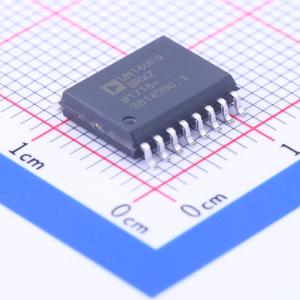

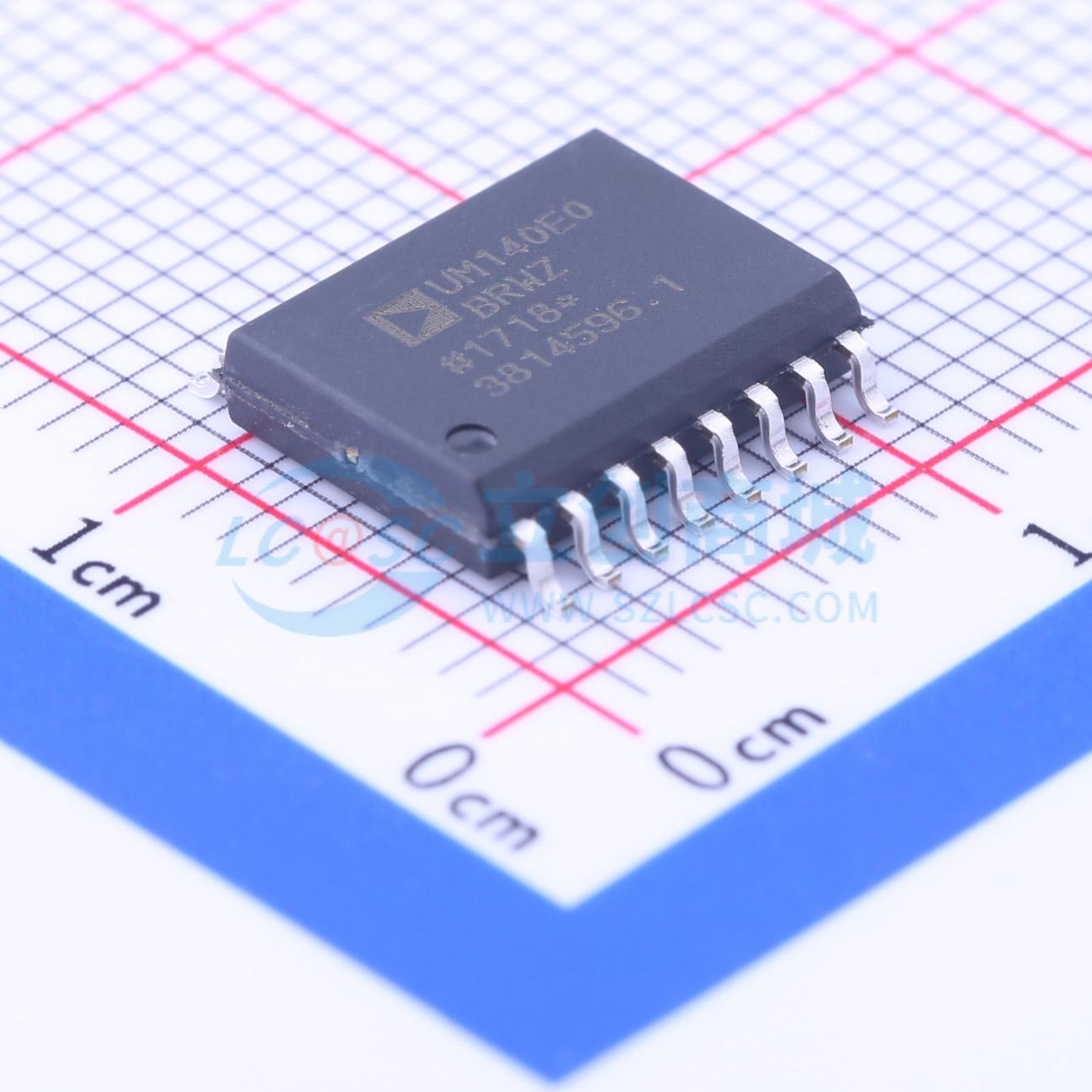

ADUM140E0BRWZ
带输出使能和0个反向通道的鲁棒、四通道隔离器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADUM140E0BRWZ
- 商品编号
- C209481
- 商品封装
- SOIC-16-300mil
- 包装方式
- 管装
- 商品毛重
- 0.836克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字隔离器 | |
| 正向通道数 | 4 | |
| 反向通道数 | 0 | |
| 最大数据速率 | 150Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 默认输出 | - | |
| 隔离电压(Vrms) | 3750 | |
| CMTI(kV/us) | 100kV/us | |
| 工作温度 | -40℃~+125℃ |
商品概述
ADuM140D/ADuM140E1是基于iCoupler技术的四通道数字隔离器。这些隔离组件结合了高速互补金属氧化物半导体（CMOS）和单片空心变压器技术，性能卓越，优于光耦合器等其他替代器件和集成耦合器。在5 V工作电压下，最大传播延迟为13 ns，脉冲宽度失真小于3 ns。通道匹配度高，最大为3.0 ns。 ADuM140D/ADuM140E的数据通道相互独立，有多种配置可供选择，额定耐受电压为3.75 kV rms。器件两侧的电源电压范围为1.8 V至5 V，既与低电压系统兼容，又能实现隔离屏障两侧的电压转换功能。 与其他光耦合器替代产品不同，即使输入逻辑无转换，也能确保直流正确性。提供两种不同的故障安全选项，当未施加输入电源或输入被禁用时，输出将转换到预定状态。ADuM140E1与ADuM1400引脚兼容。
商品特性
- 高共模瞬态抗扰度：100 kV/μs
- 对辐射和传导噪声的高鲁棒性
- 低传播延迟：5 V工作时最大为13 ns
- 最小数据速率150 Mbps
- 额定耐受电压3.75 kV rms
- 安全和法规认证（待批准） UL认证（待批准） 按照UL 1577标准，3750 V rms持续1分钟 CSA组件验收通知5A VDE合格证书 DIN V VDE V 0884-10 (VDE V 0884-10):2006-12 峰值 CQC11-471543-2012
- 向后兼容性 ADuM140E1与ADuM1400引脚兼容
- 低动态功耗
- 1.8 V至5 V电平转换
- 高温工作：125℃
- 故障安全高或低选项
- 16引脚、符合RoHS标准的SOIC封装
应用领域
- 通用多通道隔离
- SPI接口/数据转换器隔离
- 工业现场总线隔离
