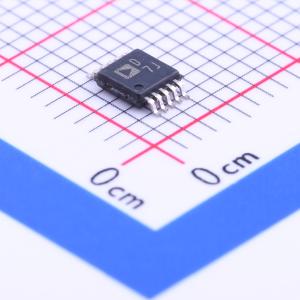

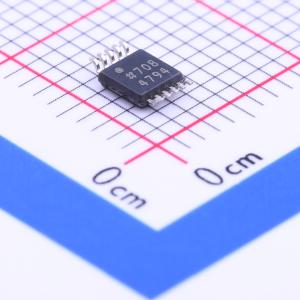

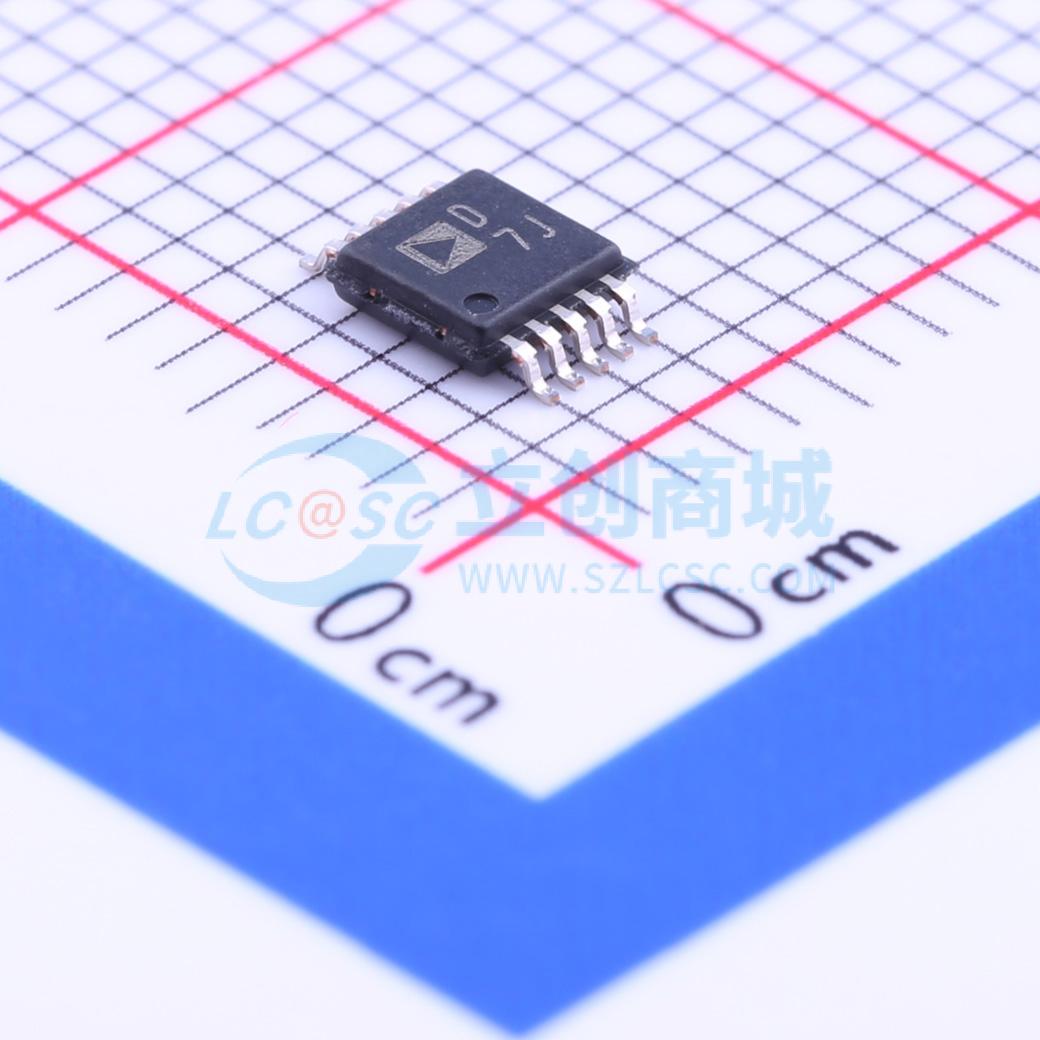

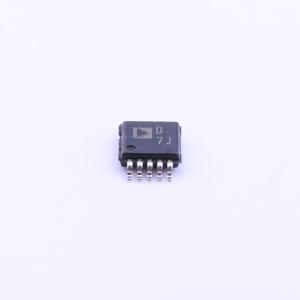

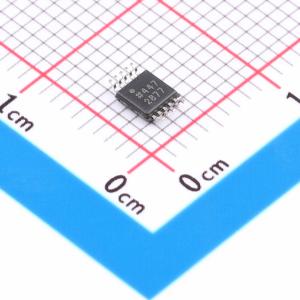

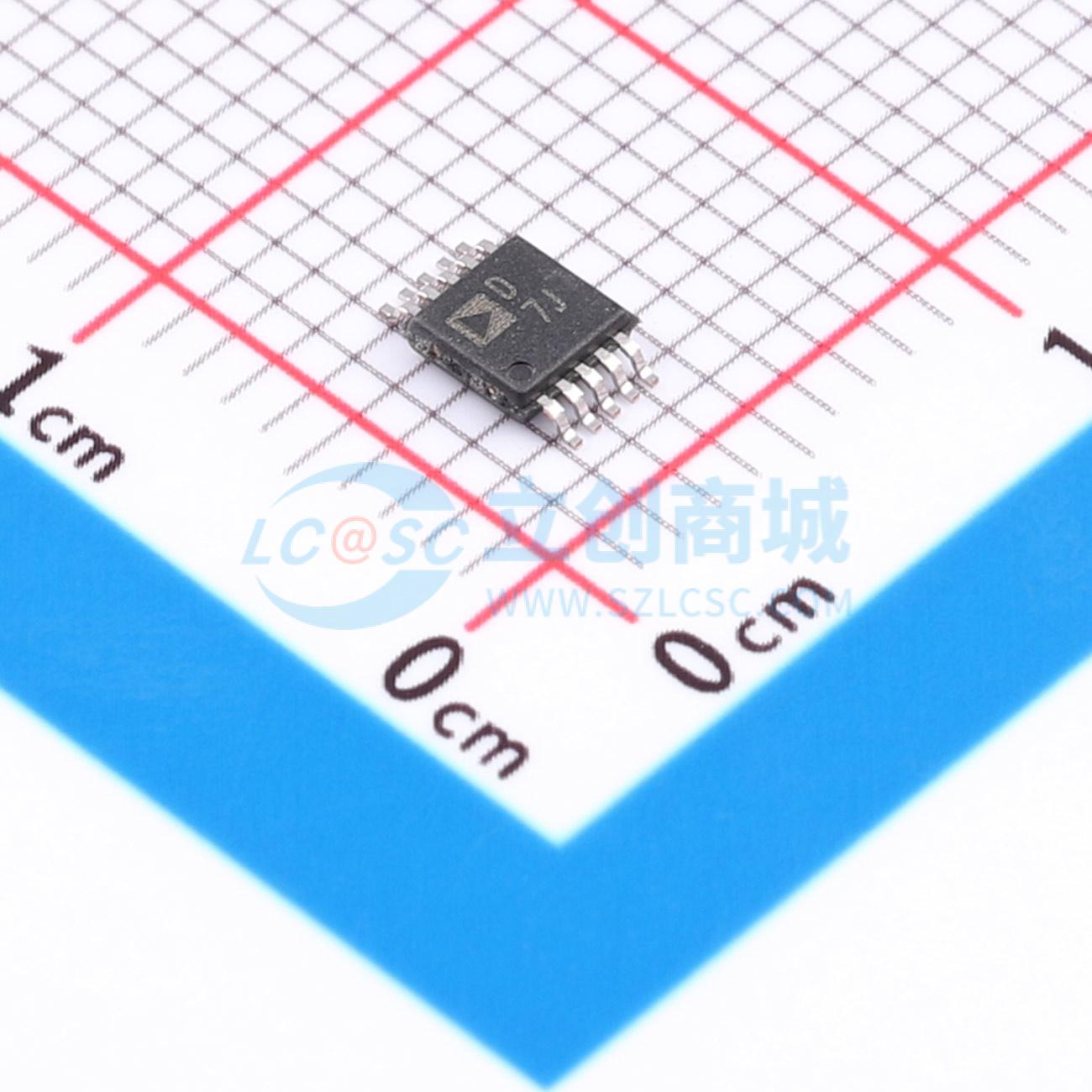

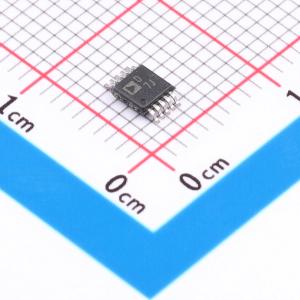

AD5663BRMZ-1
AD5663双16位nanoDAC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低功耗,双16位缓冲电压输出DAC,工作电压2.7V至5.5V,保证单调性。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD5663BRMZ-1
- 商品编号
- C209499
- 商品封装
- MSOP-10
- 包装方式
- 管装
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 16位 | |
| 通道数 | 2 | |
| 接口类型 | SPI;QSPI | |
| 工作电压 | 2.7V~5.5V | |
| 稳定时间 | 4us | |
| 输出类型 | 电压-缓冲 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 12LSB | |
| 工作温度 | -40℃~+105℃ | |
| 上电复位 | 内置 | |
| 基准电压源 | 外置 | |
| 数据速率 | 50MHz | |
| 静态电流 | 250uA |
商品概述
AD5663是一款低功耗、双路、16位缓冲电压输出DAC,采用2.7 V至5.5 V单电源供电,设计上保证单调。 它需要一个外部参考电压来设置DAC的输出范围。它集成了上电复位电路,确保DAC输出上电至0V或中间量程(AD5663BRMZ - 1),并保持该状态直到进行有效写入。它具备掉电功能,在5 V供电时可将器件的电流消耗降至480 nA,并在掉电模式下提供软件可选的输出负载。 该器件在正常工作时的低功耗特性使其非常适合便携式电池供电设备。在5 V供电时,功耗为1.25 mW,掉电模式下可低至2.4 μW。 片上精密输出放大器可实现轨到轨输出摆幅。 它采用通用的三线串行接口,时钟速率最高可达50 MHz,兼容标准SPI、QSPI、MICROWIRE和DSP接口标准。
商品特性
- 低功耗、双路16位微功耗DAC
- 相对精度:最大±12 LSB
- 设计上保证单调
- 10引脚MSOP和3 mm × 3 mm LFCSP_WD封装
- 2.7 V至5.5 V电源供电
- 每通道掉电功能
- 上电复位至零量程或中间量程
- 硬件LDAC和CLR功能
- 串行接口;最高50 MHz
应用领域
- 过程控制
- 数据采集系统
- 便携式电池供电仪器
- 数字增益和失调调整
- 可编程电压和电流源
- 可编程衰减器
