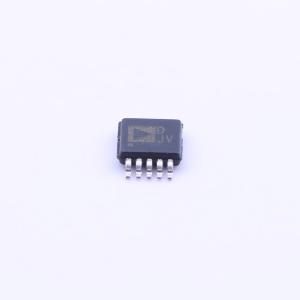

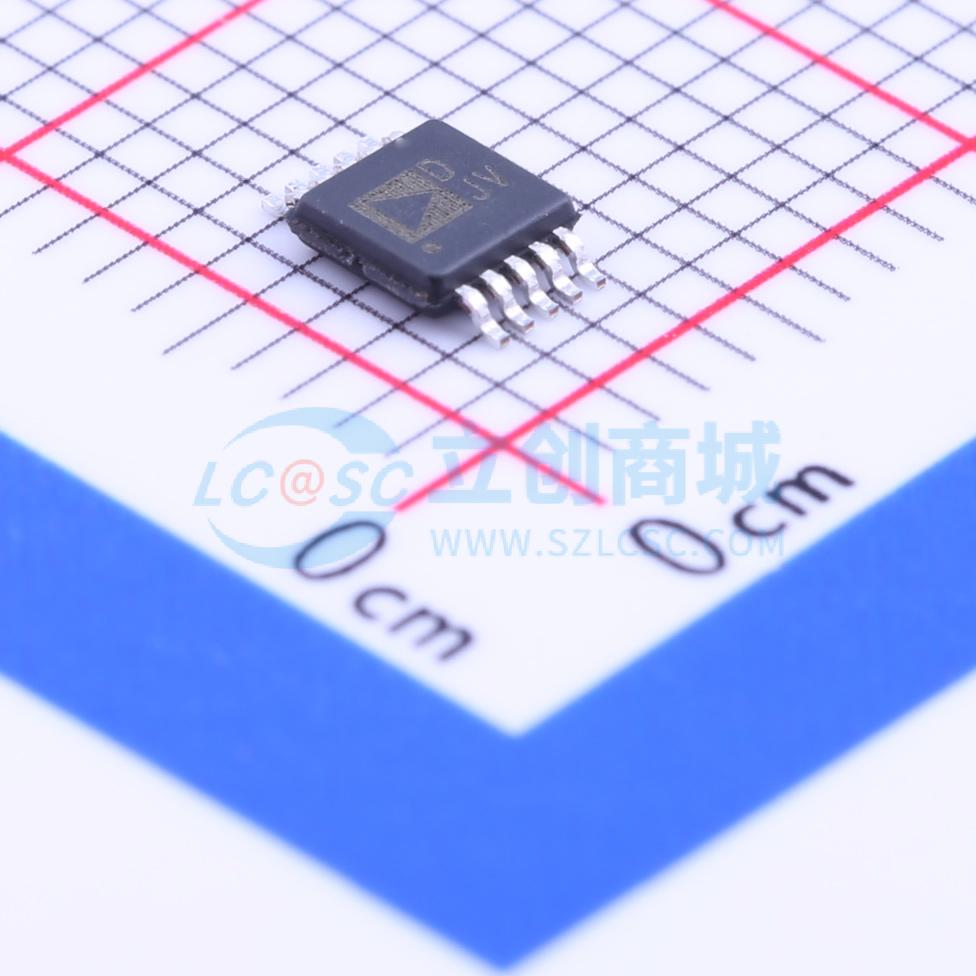

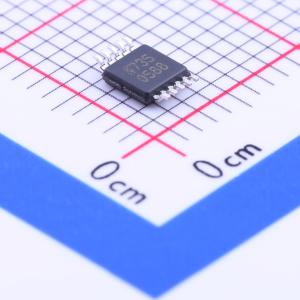

AD5693RBRMZ

AD5693R/AD5692R/AD5691R/AD5693 是 nanoDAC + 系列成员，为低功耗、单通道、16/14/12 位缓冲电压输出 DAC。除 AD5693 外，这些器件内置默认启用的 2.5 V 内部基准源，温漂为 2 ppm/℃。输出范围可编程为 0 V 至 VREF 或 0 V 至 2×VREF。所有器件采用 2.7 V 至 5.5 V 单电源供电，设计上保证单调。器件提供 2.00 mm×2.00 mm、8 引脚 LFCSP 或 10 引脚 MSOP 封装。 内部上电复位电路确保上电时 DAC 寄存器写入零刻度，同时内部输出缓冲器配置为正常模式。AD5693R/AD5692R/AD5691R/AD5693 具备掉电模式，在 5 V 时可将器件电流消耗降至 2 μA（最大值），并提供软件可选输出负载。 AD5693R/AD5692R/AD5691R/AD5693 使用 I²C 接口。部分器件选项还包括异步复位引脚和 VLOGIC 引脚，支持 1.8 V 兼容性。

• 超小封装：2 mm×2 mm、8 引脚 LFCSP
• 高相对精度（INL）：16 位时最大 ±2 LSB（AD5693R/AD5692R/AD5691R）
• 低漂移 2.5 V 基准源：典型值 2 ppm/℃
• 可选范围输出：2.5 V 或 5 V（AD5693R/AD5692R/AD5691R）；仅外部基准源，可选范围输出：VREF 或 2×VREF（AD5693）
• 总未调整误差（TUE）：最大 ±0.06% FSR
• 失调误差：最大 ±1.5 mV
• 增益误差：最大 ±0.05% FSR
• 低毛刺：0.1 nV-sec
• 高驱动能力：20 mA
• 低功耗：3.3 V 时 1.2 mW
• 兼容 1.8 V VLOGIC
• 宽工作温度范围：-40℃ 至 +105℃

• 过程控制
• 数据采集系统
• 数字增益和失调调整
• 可编程电压源
• 光模块
