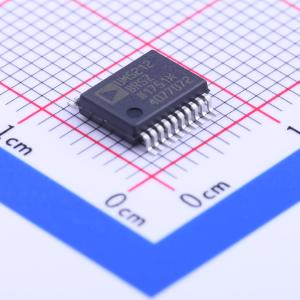

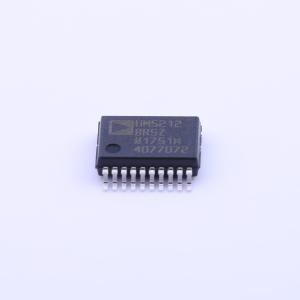

ADUM5212BRSZ
集成DC/DC转换器的双通道隔离器（0/2通道方向性）
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADUM5212BRSZ
- 商品编号
- C209505
- 商品封装
- SSOP-20-5.2mm
- 包装方式
- 管装
- 商品毛重
- 1.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字隔离器(带电源) | |
| 正向通道数 | 0 | |
| 反向通道数 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 最大数据速率 | 25Mbps | |
| 隔离电压(Vrms) | 2500 |
商品概述
ADuM5210/ADuM5211/ADuM5212均为双通道数字隔离器，集成isoPower隔离式DC/DC转换器。采用iCoupler技术，能够提供可在3.15 V和5.25 V之间调节的稳压隔离电源。输入电源电压可以略低于所需输出，也可以远高于所需输出。 在低功耗隔离设计中，ADuM5210/ADuM5211/ADuM5212无需使用单独的隔离式DC/DC转换器。利用iCoupler芯片级变压器技术，能够隔离逻辑信号和DC/DC转换器的磁性元件。因此，可提供小尺寸、完全隔离的解决方案。 isoPower利用高频开关元件，通过其变压器传输功率。设计印刷电路板(PCB)布局时应特别小心，必须符合相关辐射标准。
商品特性
- 集成isoPower的隔离式DC/DC转换器
- 3.15 V至5.25 V稳压输出
- 最高150 mW输出功率
- 两个DC至100 Mbps (NRZ)信号隔离通道
- 软启动电源
- 20引脚SSOP封装，爬电距离为5.3 mm
- 支持最高15 MHz的SPI
- 工作温度最高可达：105°C
- 高共模瞬变抗扰度：>25 kV/μs
- 安全和法规认证UL认证(申请中)依据UL 1577，1分钟2,500 V rms
- CSA元件验收通知#5A(申请中)
- 符合VDE标准证书(申请中)DIN V VDE V 0884-10 (VDE V 0884-10):2006-12 VIORM = 560 V峰值
应用领域
- RS-232收发器
- 电源启动偏置和栅极驱动
- 隔离传感器接口
- 工业PLC
