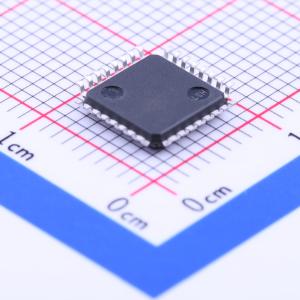

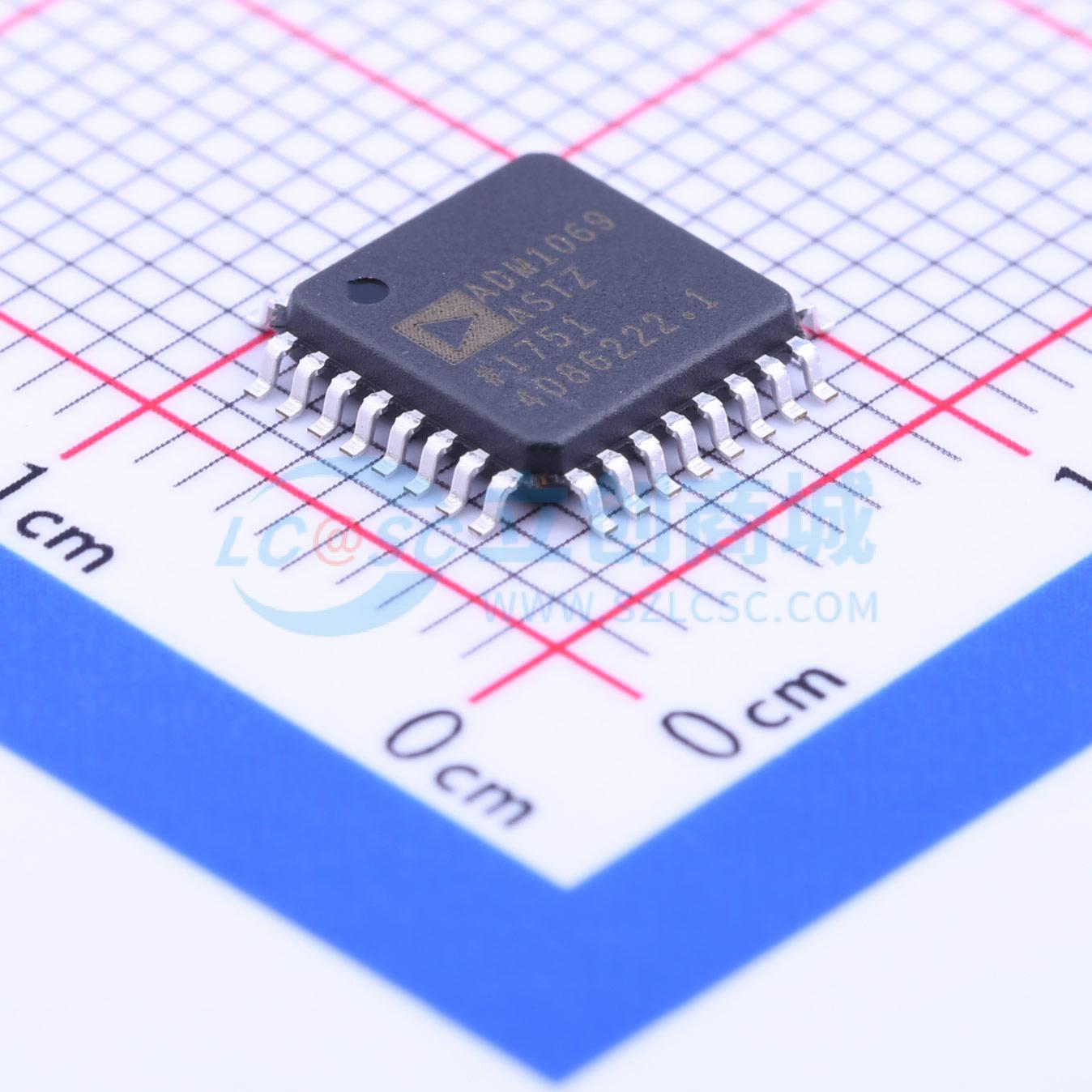

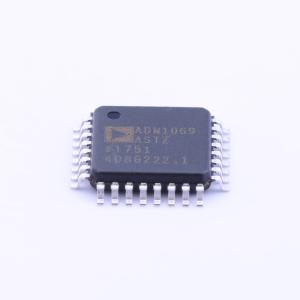

ADM1069ASTZ

ADM1069超级定序器是一款可配置的监控/定序设备，为多电源系统中的电源监控和定序提供单芯片解决方案。除这些功能外，ADM1069还集成了一个12位模数转换器（ADC）和四个8位电压输出数模转换器（DAC）。这些电路可实现闭环裕量调节系统，通过使用DAC输出改变直流-直流转换器的反馈节点或参考电压来进行电源调节。

• 最多可为8路电源提供完整的监控和定序解决方案
• 8个电源故障检测器可在25°C时对所有电压的电源进行监控，精度<0.5%；在所有电压和温度条件下，精度<1.0%
• 4个可选输入衰减器允许对VH上高达14.4 V、VP1至VP3（Vpx）上高达6 V的电源进行监控
• 4个双功能输入，VX1至VX4（VXx）：高阻抗输入至电源故障检测器，阈值介于0.573 V和1.375 V之间；通用逻辑输入
• 8个可编程驱动器输出，PDO1至PDO8（PDOx）：带外部上拉的开集电极；推挽输出，驱动至VDDCAP或VPx；带弱上拉至VDDCAP或VPx的开集电极；内部电荷泵高驱动，仅适用于外部N沟道FET（仅PDO1至PDO6）
• 定序引擎（SE）实现PDO输出的状态机控制：状态变化取决于输入事件；可实现电路板的复杂控制；上电和下电序列控制；故障事件处理；警告时产生中断；看门狗功能可集成到SE中；可通过SMBus对定序进行软件控制
• 为4路电压轨提供完整的电压裕量调节解决方案
• 4个电压输出8位DAC（0.300 V至1.551 V）允许通过直流-直流转换器的微调/反馈节点进行电压调节
• 12位ADC用于回读所有受监控的电压
• 参考输入（REFIN）有2种输入选项：直接由2.048 V（±0.25%）的REFOUT引脚驱动；更精确的外部参考，以提高ADC性能
• 器件由最高的Vpx、VH供电，以提高冗余性
• 用户EEPROM：256字节
• 行业标准的两线总线接口（SMBus）
• 当VH、VPX = 1.2 V时，保证PDO为低电平
• 提供32引脚、7 mm×7 mm LQFP和40引脚、6 mm×6 mm LFCSP封装

• 中心局系统
• 服务器/路由器
• 多电压系统线路卡
• DSP/FPGA电源定序
• 裕量调节电源的在线测试
