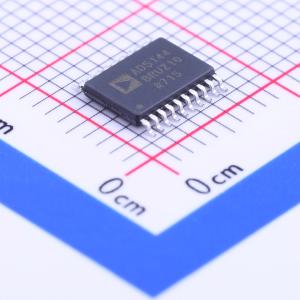

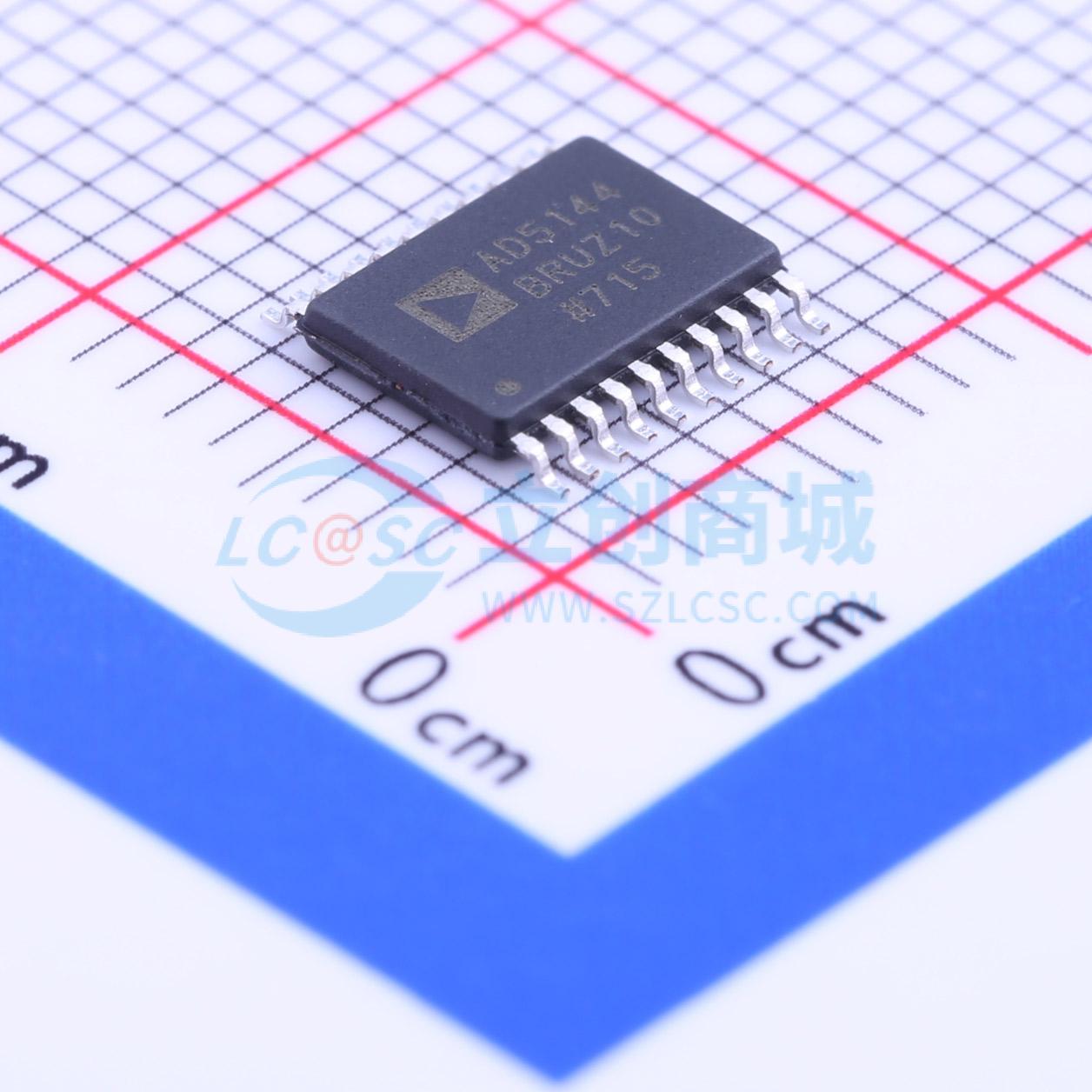

AD5144BRUZ10
四通道、128/256位、I2C / SPI、非易失性数字电位计
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 四通道、256位、I2C/SPI、非易失性数字电位计
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD5144BRUZ10
- 商品编号
- C209482
- 商品封装
- TSSOP-20
- 包装方式
- 管装
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字电位器 | |
| 阻值 | 100kΩ | |
| 抽头数 | 256 | |
| 通道数 | 4 | |
| 精度 | ±8% | |
| 工作电压 | 2.3V~5.5V；2.25V~2.75V | |
| 接口类型 | SPI；I2C |
| 属性 | 参数值 | |
|---|---|---|
| 温度系数 | 35ppm/℃ | |
| 工作温度 | -40℃~+125℃ | |
| 阻值变化 | 线性 | |
| 存储类型 | EEPROM | |
| 带宽 | 3MHz | |
| 功能特性 | 非易失存储 |
商品概述
AD5124/AD5144/AD5144A 数字电位器为 128/256 位调节应用提供非易失性解决方案，其 A、B 和 W 引脚保证电阻容差误差低至 ±8%，电流密度高达 ±6 mA。低电阻容差和低标称温度系数简化了开环应用以及需要容差匹配的应用。线性增益设置模式允许通过 RAW 和 RWB 串联电阻独立编程数字电位器端子之间的电阻，实现非常精确的电阻匹配。高带宽和低总谐波失真确保对交流信号的最佳性能，使这些器件适用于滤波器设计。电阻阵列端点的低滑片电阻仅为 40Ω，支持引脚到引脚的连接。滑片值可通过兼容 SPI/I²C 的数字接口设置，该接口也用于回读滑片寄存器和 EEPROM 内容。AD5124/AD5144/AD5144A 采用紧凑的 24 引脚 4 mm × 4 mm LFCSP 和 20 引脚 TSSOP 封装。器件保证在 -40℃ 至 +125℃ 的扩展工业温度范围内工作。
商品特性
- 提供 10 kΩ 和 100 kΩ 电阻选项
- 电阻容差：最大 8%
- 滑片电流：±6 mA
- 低温漂系数：35 ppm/℃
- 宽带宽：3 MHz
- 快速启动时间：< 75 μs
- 线性增益设置模式
- 支持单电源和双电源工作
- 独立逻辑电源：1.8V 至 5.5V
- 宽工作温度范围：-40℃ 至 +125℃
- 提供 4 mm × 4 mm 封装选项
应用领域
- 便携式电子设备电平调节
- LCD 面板亮度和对比度控制
- 可编程滤波器、延迟和时常数
- 可编程电源
