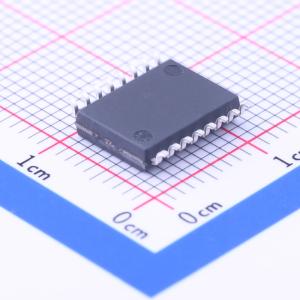

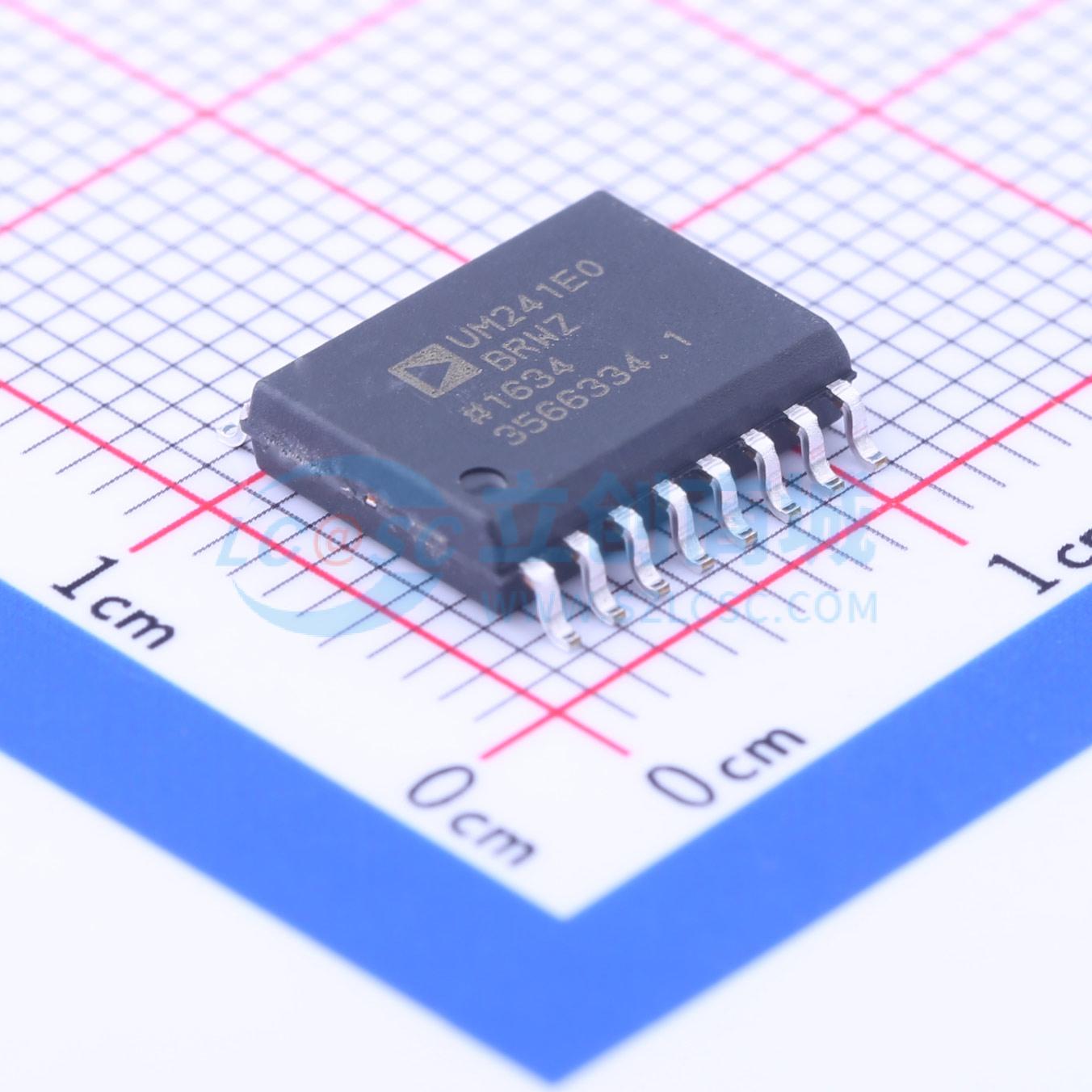

温馨提醒：图片仅供参考，商品以实物为准

ADUM241E0BRWZ

5.0 kV rms 四通道数字隔离器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 鲁棒的5kVRMS四通道数字隔离器，输出使能（3/1通道方向性）
品牌名称: ADI(亚德诺)
商品型号: ADUM241E0BRWZ
商品编号: C209488
商品封装: SOIC-16-300mil
包装方式: 管装
商品毛重: 0.299克(g)

商品参数

商品概述

ADuM240D/ADuM240E/ADuM241D/ADuM241E/ADuM242D/ADuM242E1是基于iCoupler技术的四通道数字隔离器。这些隔离组件结合了高速互补金属氧化物半导体（CMOS）和单片空心变压器技术，具有优于光耦合器器件和其他集成耦合器等替代产品的出色性能特点。在5 V工作电压下，最大传播延迟为13 ns，脉冲宽度失真小于3 ns。通道匹配度高，最大为3.0 ns。 ADuM240D/ADuM240E/ADuM241D/ADuM241E/ADuM242D/ADuM242E的数据通道相互独立，有多种配置可供选择，耐受电压额定值为5.0 kV rms。该器件两侧的电源电压范围为1.8 V至5 V，既与低电压系统兼容，又能实现隔离屏障两端的电压转换功能。与其他光耦合器替代产品不同，在输入逻辑无转换时，可确保直流正确性。提供两种不同的故障安全选项，当未施加输入电源或输入被禁用时，输出将转换到预定状态。ADuM240E1/ADuM241E1/ADuM242E1与ADuM2400/ADuM2401/ADuM2402引脚兼容。

商品特性

高共模瞬态抗扰度：100 kV/μs
对辐射和传导噪声具有高鲁棒性
低传播延迟：5 V工作时最大为13 ns，1.8 V工作时最大为15 ns
最大保证数据速率为150 Mbps
安全和法规认证：UL认证：根据UL 1577标准，1分钟内5000 V rms；CSA组件验收通知5A；VDE合格证书DIN V VDE V 0884 - 10（VDE V 0884 - 10）：2006 - 12，849 V峰值，8000 V峰值加强浪涌隔离电压；根据GB4943.1 - 2011的CQC认证
向后兼容性：ADuM240E1/ADuM241E1/ADuM242E1与ADuM2400/ADuM2401/ADuM2402引脚兼容
低动态功耗
1.8 V至5 V电平转换
高温工作：125℃
故障安全高或低选项
16引脚、符合RoHS标准的SOIC封装
适用于汽车应用

应用领域

通用多通道隔离
串行外设接口（SPI）/数据转换器隔离
工业现场总线隔离

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(47个/管，最小起订量 1 个)

个

起订量：1 个47个/管

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	数字隔离器
	正向通道数	3
	反向通道数	1
	最大数据速率	150Mbps
	默认输出	低电平
	隔离电压(Vrms)	5000

	属性	参数值
	CMTI(kV/us)	100kV/us
	工作温度	-40℃~+125℃
	工作电压(VCCA)	1.7V~5.5V
	工作电压(VCCB)	1.7V~5.5V
	传播延迟(tpd)	13ns
