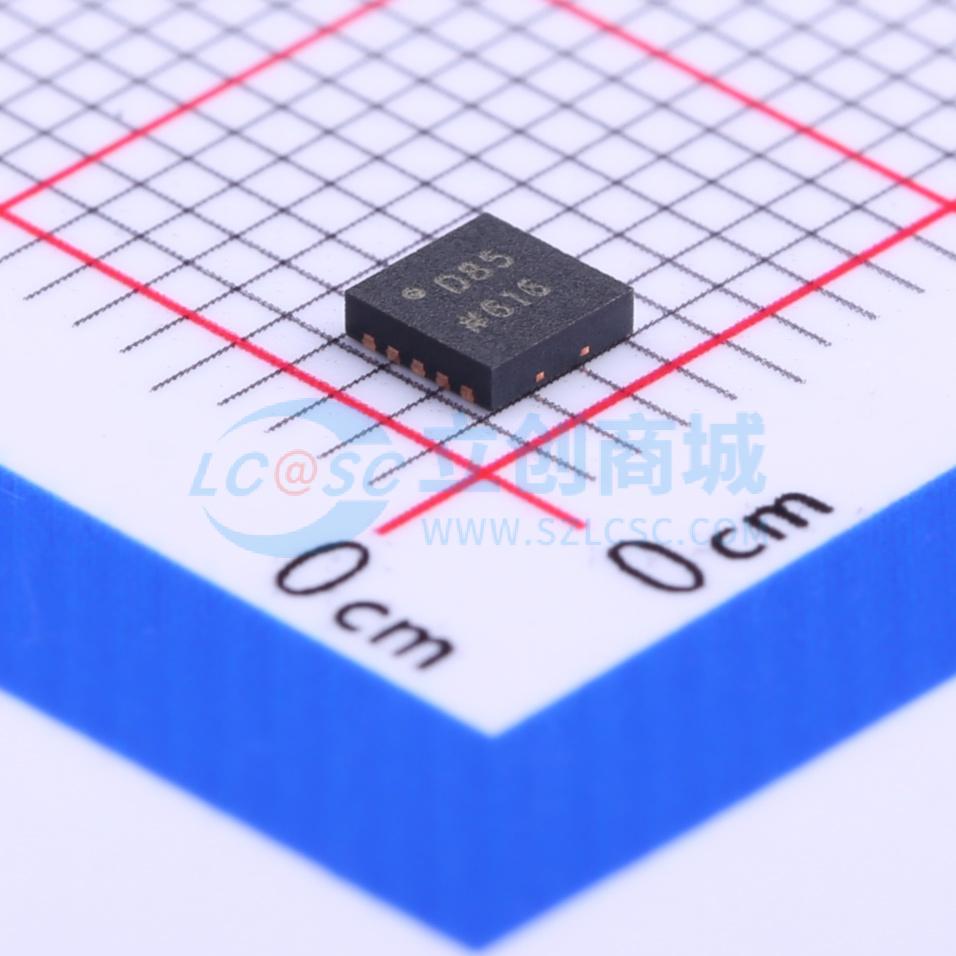

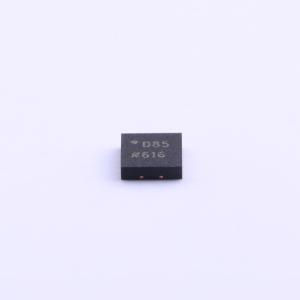

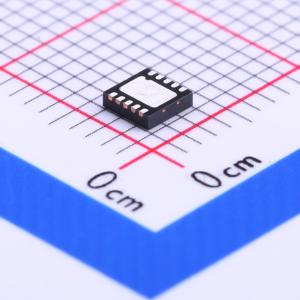

温馨提醒：图片仅供参考，商品以实物为准

AD5623RBCPZ-3REEL7

双通道、12位nanoDAC®，内置5 PPM/°C片内基准电压源

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 低功耗、最小引脚兼容的双通道nanoDAC，具有2.7V至5.5V电源供电，保证单调性设计。
品牌名称: ADI(亚德诺)
商品型号: AD5623RBCPZ-3REEL7
商品编号: C209438
商品封装: LFCSP-10(3x3)
包装方式: 编带
商品毛重: 0.2109克(g)

商品参数

商品概述

AD5623R/AD5643R/AD5663R是低功耗、双路12位、14位和16位缓冲电压输出数模转换器（DAC），采用2.7 V至5.5 V单电源供电，设计上保证单调特性。 AD5623R/AD5643R/AD5663R内置片上基准源。AD5623R - 3/AD5643R - 3/AD5663R - 3采用1.25 V、5 ppm/℃的基准源，满量程输出为2.5 V；AD5623R - 5/AD5643R - 5/AD5663R - 5采用2.5 V、5 ppm/℃的基准源，满量程输出为5 V。上电时片上基准源处于关闭状态，允许使用外部基准源；所有器件均可采用2.7 V至5.5 V单电源供电。通过向DAC写入数据可开启内部基准源。这些器件集成了上电复位电路，确保DAC输出在上电时为0 V，并保持该状态直至进行有效写入操作。器件具备掉电功能，在5 V电源下可将器件的电流消耗降至480 nA，并在掉电模式下提供软件可选的输出负载。该器件在正常工作时功耗较低，非常适合便携式电池供电设备。 AD5623R/AD5643R/AD5663R采用灵活的三线串行接口，时钟速率最高可达50 MHz，兼容标准SPI、QSPI、MICROWIRE和DSP接口标准。片上精密输出放大器可实现轨到轨输出摆幅。

商品特性

低功耗、引脚兼容的最小型双路微功耗DAC AD5663R：16位 AD5643R：14位 AD5623R：12位
用户可选择外部或内部基准源默认为外部基准源片上1.25 V/2.5 V、5 ppm/℃基准源
10引脚MSOP和3 mm×3 mm LFCSP封装
2.7 V至5.5 V电源供电
设计上保证单调特性
上电复位至零刻度
每通道掉电功能
最高50 MHz的串行接口
硬件LDAC和CLR功能

应用领域

过程控制
数据采集系统
便携式电池供电仪器
数字增益和失调调整
可编程电压和电流源
可编程衰减器

数据手册PDF

放大查看下载PDF

优惠活动

9折

购买数量

(1500个/圆盘，最小起订量 1 个)

个

起订量：1 个1500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	12位
	通道数	2
	接口类型	SPI；QSPI
	工作电压	2.7V~5.5V
	稳定时间	4us
	输出类型	电压-缓冲

	属性	参数值
	积分非线性	1LSB
	工作温度	-40℃~+105℃
	上电复位	内置
	基准电压源	内置
	基准电压源温漂	5ppm/℃
	数据速率	50MHz
	静态电流	200nA
