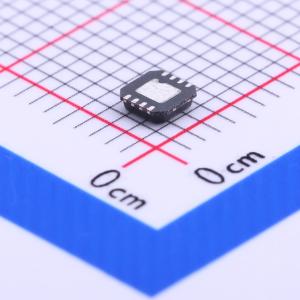

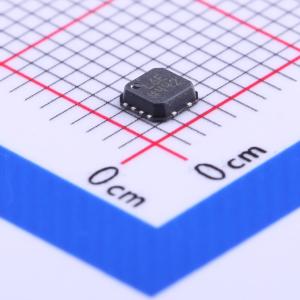

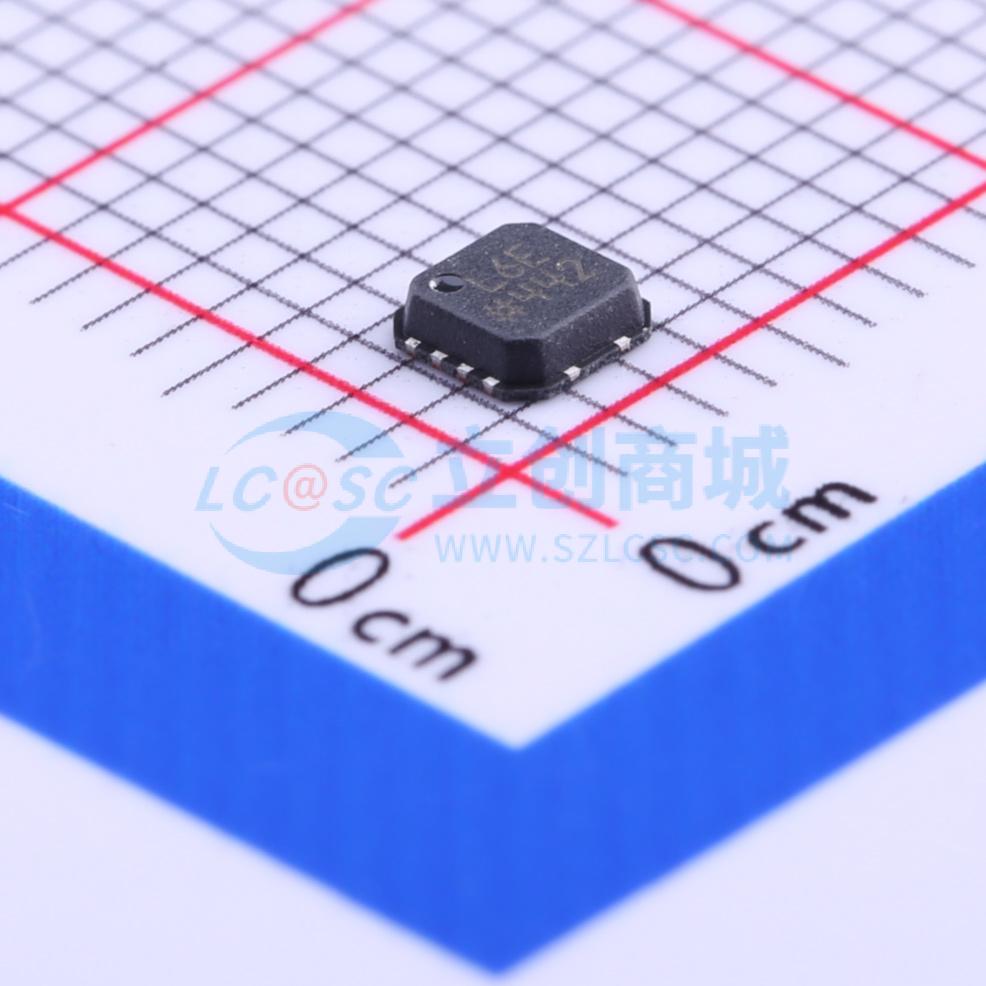

温馨提醒：图片仅供参考，商品以实物为准
ADP1706ACPZ-2.5-R7
1 A、低压差、CMOS线性稳压器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADP1706ACPZ-2.5-R7
- 商品编号
- C209452
- 商品封装
- LFCSP-8(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 5.5V | |
| 输出电压 | 2.5V | |
| 输出电流 | 1A | |
| 电源纹波抑制比(PSRR) | - | |
| 压差 | 345mV@(1A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 50uA | |
| 噪声 | - | |
| 特性 | 热关断；带使能；过流保护；软启动 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
ADP1706/ADP1707/ADP1708 是 CMOS 低压差线性稳压器，工作电压范围为 2.5 V 至 5.5 V，可提供高达 1 A 的输出电流。采用先进的专有架构，它们具有高电源抑制比，使用一个 4.7 μF 的小型陶瓷输出电容即可实现出色的线性和负载瞬态响应。 ADP1706/ADP1707 提供 16 种固定输出电压选项。ADP1708 有可调版本，可通过外部分压器将输出电压设置在 0.8 V 至 5.0 V 范围内。ADP1706 允许连接外部软启动电容来设置启动时间；ADP1707 和 ADP1708 内置软启动电容，典型启动时间为 100 μs。ADP1707 具备跟踪功能，可使输出跟随外部电压轨或参考电压。 ADP1706/ADP1707/ADP1708 采用 8 引脚、散热焊盘外露的 SOIC 封装和 8 引脚、3 mm×3 mm 散热焊盘外露的 LFCSP 封装，不仅解决方案非常紧凑，而且在小尺寸、薄型封装下，可为需要高达 1 A 输出电流的应用提供出色的热性能。
商品特性
- 最大输出电流：1 A
- 输入电压范围：2.5 V 至 5.5 V
- 低关断电流：<1 μA
- 低压差电压：负载为 1 A 时为 345 mV
- 初始精度：±1%
- 线性、负载和温度范围内的精度：±2.5%
- 16 种带软启动功能的固定输出电压选项，范围为 0.75 V 至 3.3 V（ADP1706）
- 16 种带跟踪功能的固定输出电压选项，范围为 0.75 V 至 3.3 V（ADP1707）
- 可调输出电压选项，范围为 0.8 V 至 5.0 V（ADP1708）
- 使用 4.7 μF 小型陶瓷输出电容即可稳定工作
- 出色的负载/线性瞬态响应
- 限流和热过载保护
- 逻辑控制使能
- 提供 8 引脚、散热焊盘外露的 SOIC 封装和 3 mm×3 mm、8 引脚散热焊盘外露的 LFCSP 封装
应用领域
- 笔记本电脑
- 内存组件
- 电信设备
- 网络设备
- DSP/FPGA/微处理器电源
- 仪器设备/数据采集系统
