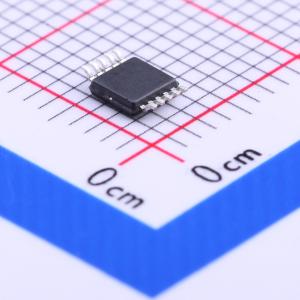

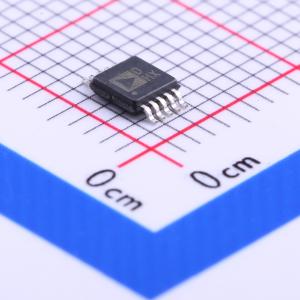

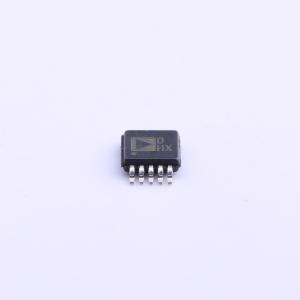

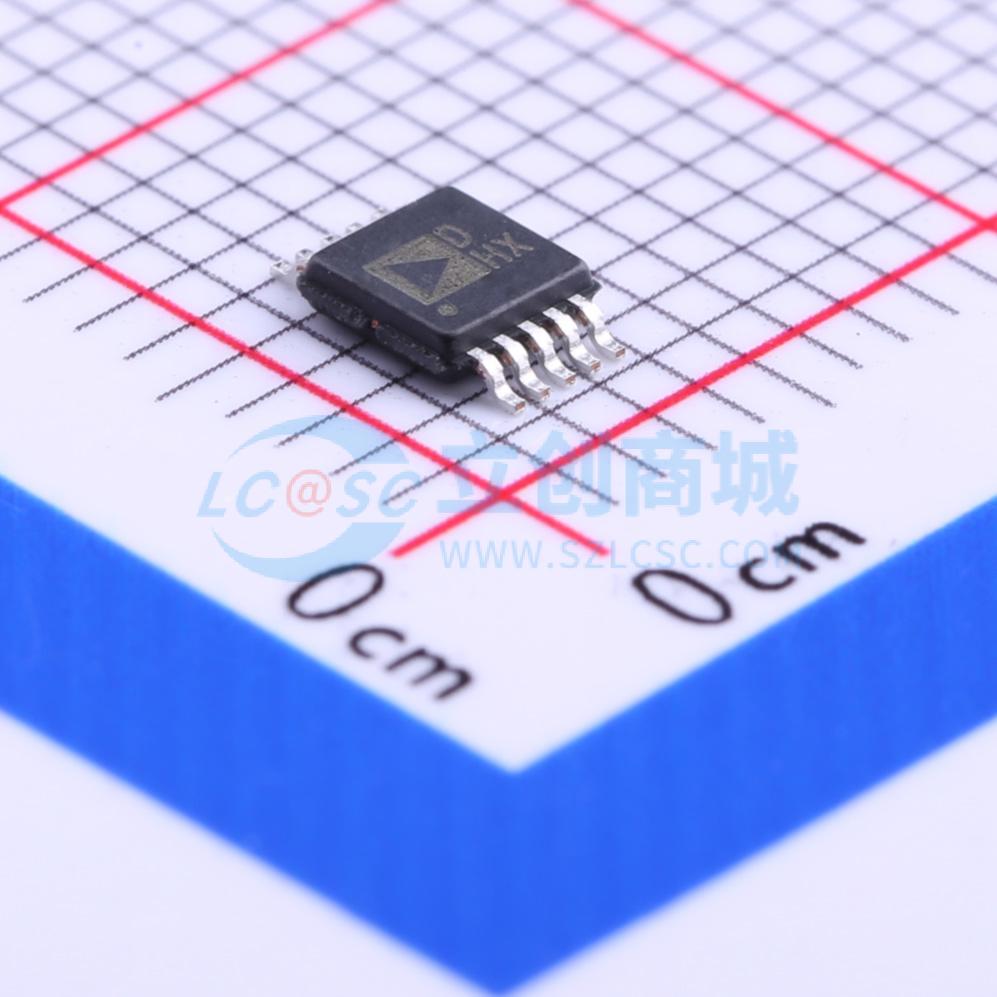

AD5681RBRMZ

AD5683R/AD5682R/AD5681R/AD5683均属于nanoDAC+系列，分别是低功耗、单通道、16/14/12位缓冲电压输出DAC。除了AD5683，这些器件均内置默认使能的2.5 V基准电压源，其温漂为2 ppm/°C。输出范围可编程设置为0 V至VREF或0 V至2 x VREF。采用2.7 V至5.5 V单电源供电，通过设计保证单调性。提供2.00 mm x 2.00 mm、8引脚LFCSP或10引脚MSOP封装。 内部上电复位电路确保DAC寄存器上电时写入零电平，而内部输出缓冲器配置为正常模式。AD5683R/AD5682R/AD5681R/AD5683具有掉电模式，可在5 V时降低器件功耗至2 μA(最大值)，并且在掉电模式下提供软件可选的输出负载。 AD5683R/AD5682R/AD5681R/AD5683使用多功能三线式串行接口，以最高50 MHz的时钟速率工作。某些器件还提供异步RESET引脚和|VLOGIC|脚选项，具有1.8 V兼容性。

• 超小型封装：2 mm x 2 mm、8引脚LFCSP
• 高相对精度(INL)：16位时最大±2 LSB
• AD5683R/AD5682R/AD5681R低漂移2.5 V基准电压源：2 ppm/°C(典型值)
• 可选输出范围：2.5 V或5 V
• AD5683仅外部基准电压源可选输出范围：VREF或2 x VREF
• 总不可调整误差(TUE)：0.06% FSR(最大值)
• 失调误差：±1.5 mV(最大值)
• 增益误差：±0.05% FSR最大值
• 低毛刺：0.1 nV-sec
• 高驱动能力：20 mA
• 低功耗：1.2 mW (3.3 V)
• 独立逻辑电源：1.8 V至5.5 V
• 宽工作温度范围：-40°C至+105°C
• 鲁棒的4 kV HBM ESD保护
• 高相对精度(INL)。AD5683R/AD5683(16位)：±2 LSB(最大值)
• 低漂移2.5 V片内基准电压源。温度系数：2 ppm/°C(典型值)。温度系数：5 ppm/°C(最大值)
• 两种封装选项：2.00 mm x 2.00 mm、8引脚LFCSP；10引脚MSOP

• 过程控制
• 数据采集系统
• 数字增益和失调电压调整
• 可编程电压源
