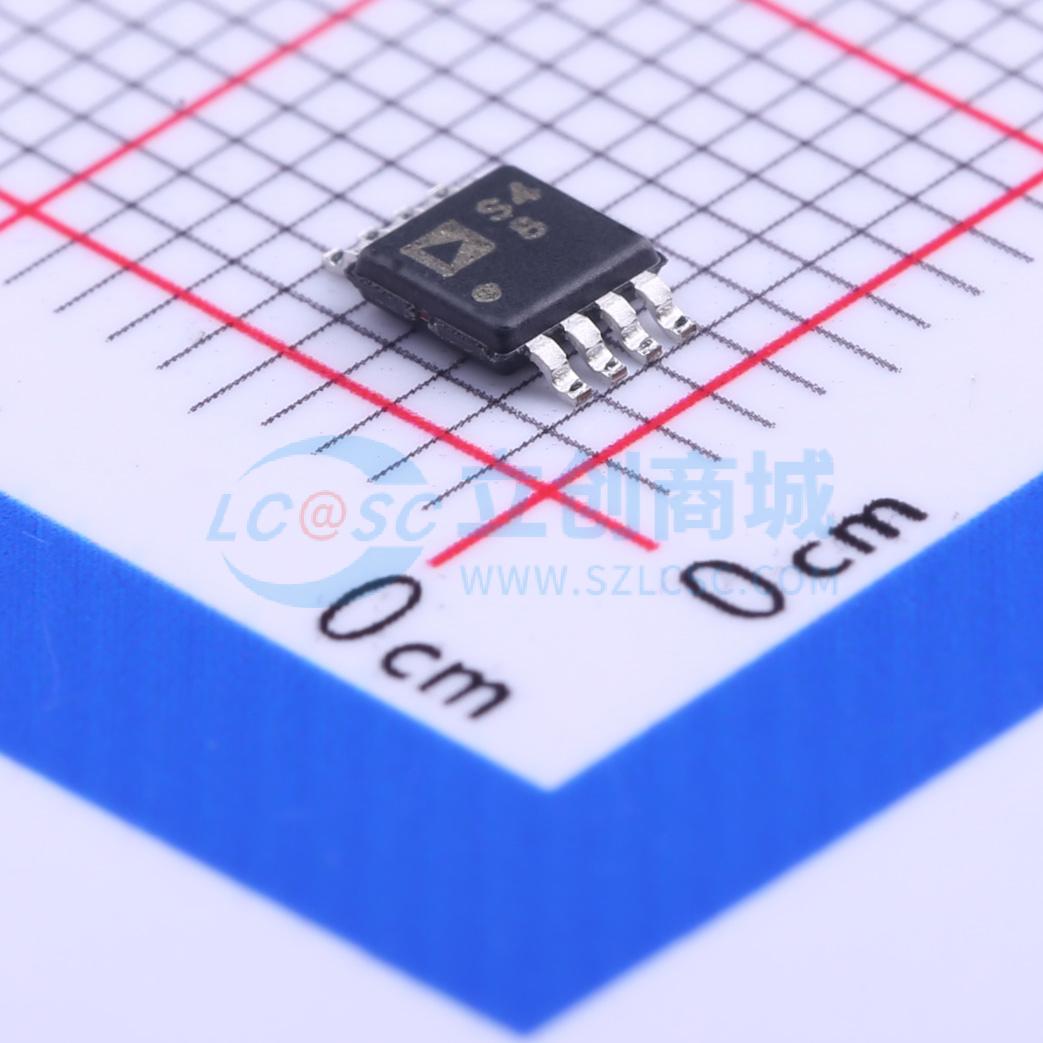

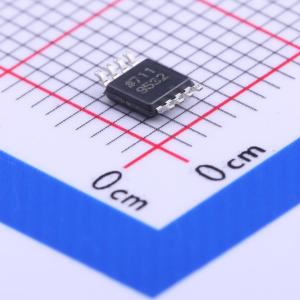

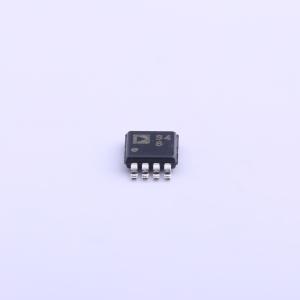

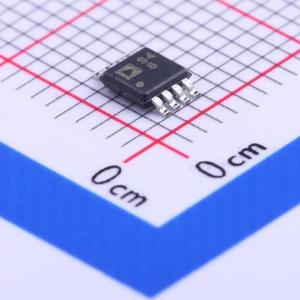

ADG5419BRMZ

高压防门锁型单通道SPDT开关 ADG5419

描述: ADG5419是一款单芯片工业用互补金属氧化物半导体(CMOS)模拟开关，内置防门锁单刀双掷(SPDT)开关。
品牌名称: ADI(亚德诺)
商品型号: ADG5419BRMZ
商品编号: C209440
商品封装: MSOP-8
包装方式: 管装
商品毛重: 0.105克(g)

商品参数

商品概述

ADG5419是一款单芯片工业用互补金属氧化物半导体(CMOS)模拟开关，内置防闩锁单刀双掷(SPDT)开关。当接通时，各开关双向的导电性能相同，输入信号范围可扩展至电源电压范围。在断开条件下，达到电源电压的信号电平被阻止。ADG5419为先开后合式开关，适合多路复用器应用。这些开关具有超低导通电阻和导通电阻平坦度，对于低失真性能至关重要的数据采集和增益切换应用堪称理想解决方案。防闩锁结构以及高ESD额定值使这些开关在恶劣环境下具有更佳的稳定性。

商品特性

所有条件下都具有防闩锁特性
人体模型(HBM)ESD额定值：8 kV
低导通电阻：13.5 Ω
±98至±220双电源供电
9 V至40 V单电源供电
最大额定电源电压：488
额定电源电压范围：±15 V、±20 V、+12 V和+36 V
模拟信号范围：Voo = Vss
沟道隔离可防止闩锁。电介质沟道将P沟道与N沟道晶体管分开，保证即使在严重过压状况下，也不会发生闩锁现象
3 V逻辑兼容数字输入：VINH = 2.0 V，ΔVINL = 0.8 V
无需VL逻辑电源
提供8引脚MSOP封装

应用领域

高压信号路由
自动测试设备
模拟前端电路
精密数据采集系统
工业仪器仪表
放大器增益选择
继电器替代方案

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(50个/管，最小起订量 1000 个)

个

起订量：1000 个50个/管

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	1
	工作电压	9V~40V；-22V~-9V；9V~22V
	导通时间(ton)	310ns

	属性	参数值
	导通电阻(Ron)	13.5Ω
	关闭时间(toff)	47ns
	工作温度	-40℃~+125℃
	导通电容(Con)	55pF
	带宽	190MHz
